DIY可调式金属板材裁切定位刹车装置

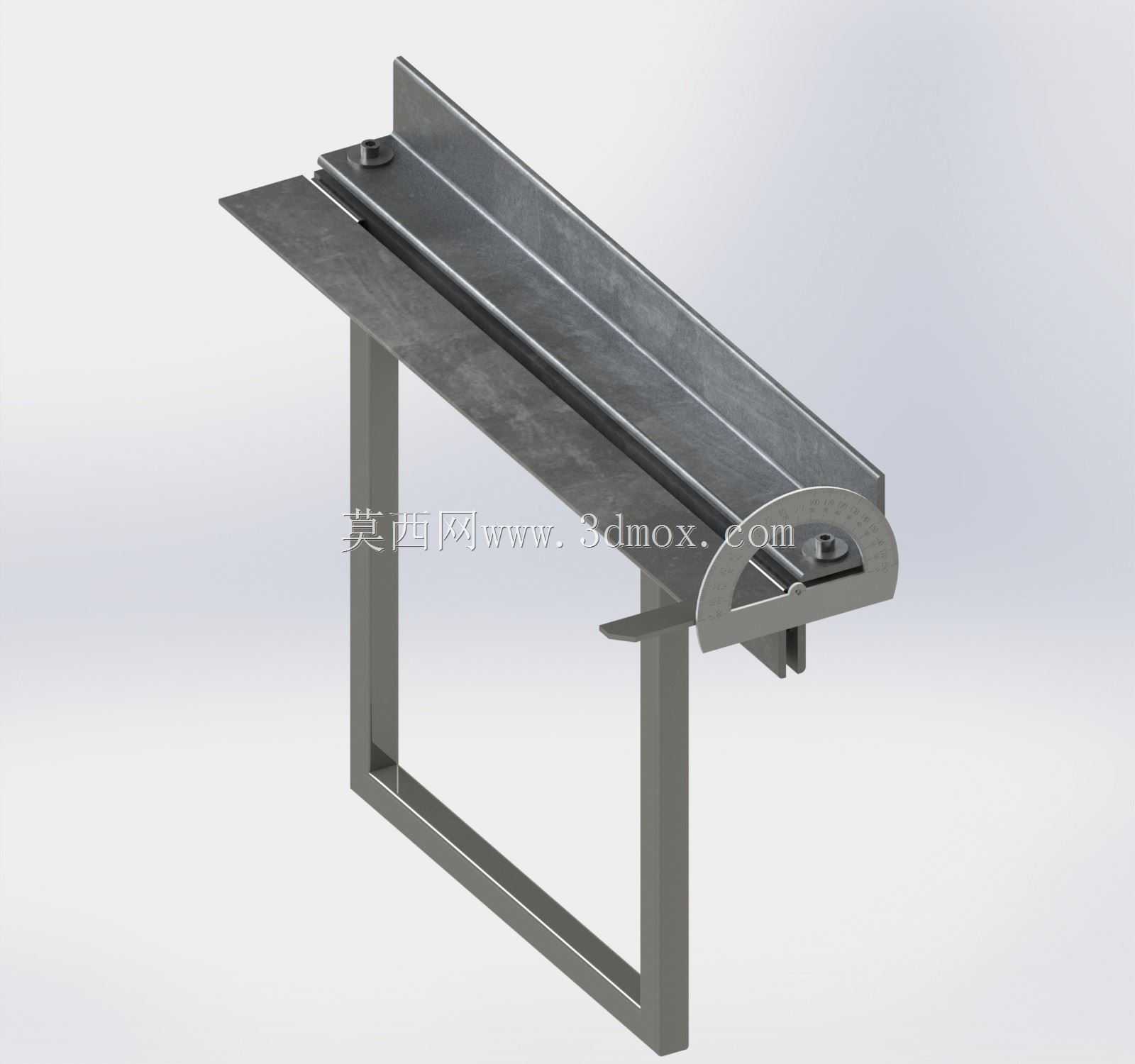

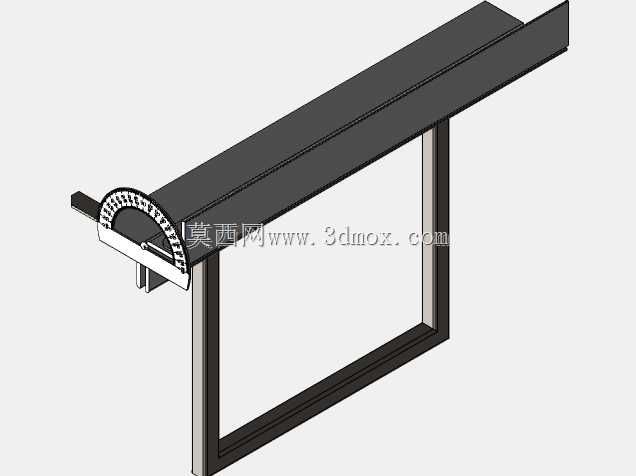

这款DIY金属刹车装置主要面向小型钣金加工作业、手工金属创作、家装铝板裁切等轻量化作业场景，适配常见的手动折边、裁切工位，能够为厚度3mm以内的铝板、薄钢板、铜板等金属板材提供精准的裁切或折边定位与止退限位，解决手工加工板材时容易出现的走位偏移、角度偏差、裁切尺寸不准的问题。装置整体采用框架式支撑结构，主体承托部分使用标准等边角钢焊接成型，底部的矩形框架作为稳定支撑座，可直接通过螺栓固定在常规木质或金属工作台面上，安装边界宽度适配多数家用及小型工坊工作台的台面进深，不需要额外改造工作台结构即可快速部署。上方的滑动导轨采用双条平行扁钢设计，作为定位挡块的滑动载体，导轨表面做了打磨平整处理，保证挡块滑动顺畅无卡滞，同时导轨侧边带有刻度标识，可快速读取定位尺寸，减少反复测量的步骤。端部的角度调节组件带有半圆角度刻度盘，可实现0到90度范围内的角度定位锁紧，既可以完成垂直于板材进给方向的直边裁切定位，也能调整角度完成斜边裁切、斜向折边的定位需求，锁紧旋钮采用手拧式设计，不需要额外工具即可快速完成角度固定与位置调整。装置的刹车止退功能通过楔形压紧结构实现，当板材推送至预设位置抵靠定位挡块时，压紧块会在板材进给的反作用力下自动卡紧导轨，避免板材受力时挡块后移导致尺寸偏差，加工完成后只需轻抬释放拨片即可解锁挡块，快速调整到下一个加工尺寸。整体结构没有复杂的传动部件，所有零件都可通过常见的金属边角料加工制作，维护成本极低，滑动接触面可定期涂抹少量润滑脂保证滑动顺畅，框架结构的镂空设计也方便清理加工产生的金属碎屑，不会出现碎屑堆积卡滞的问题。在实际使用中，这款装置能够大幅提升手工加工金属板材的尺寸精度，降低废品率，尤其适合小批量定制钣金件、手工金属模型制作、家装现场铝板裁切等场景，不需要大型专业钣金设备即可完成精度可控的板材加工作业，装置的挡块位置可根据加工需求在导轨全行程范围内任意调整，最大定位长度适配常规1.2米宽度以内的板材加工，完全覆盖小型作业场景的常见加工尺寸需求。
