适配铃木DR650的摩托改装工具收纳管

　　这款工具收纳管的设计初衷，是替换铃木DR650车型原厂配置的OEM工具盒，解决原厂工具盒储物空间局促、密封性能不足、安装适配性单一的问题，同时也可通用于多数同管径安装位的越野摩托车、ADV车型，甚至可拓展至户外机柜、小型锁具收纳等非车载场景。从实际使用场景来看，越野骑行过程中车辆难免出现链条松紧调整、螺栓松动、小部件临时更换的需求，随车携带的套筒、内六角、补胎胶条、迷你扳手等零散工具如果没有固定收纳位置，要么占用骑行背包空间增加负重，要么随意放置在车体内容易因颠簸掉落，这款收纳管通过刚性筒体结构形成独立封闭储物腔，能将零散工具有序收纳在车身侧部安装位，不占用驾乘空间，也不会因飞石、泥水侵蚀造成工具锈蚀。

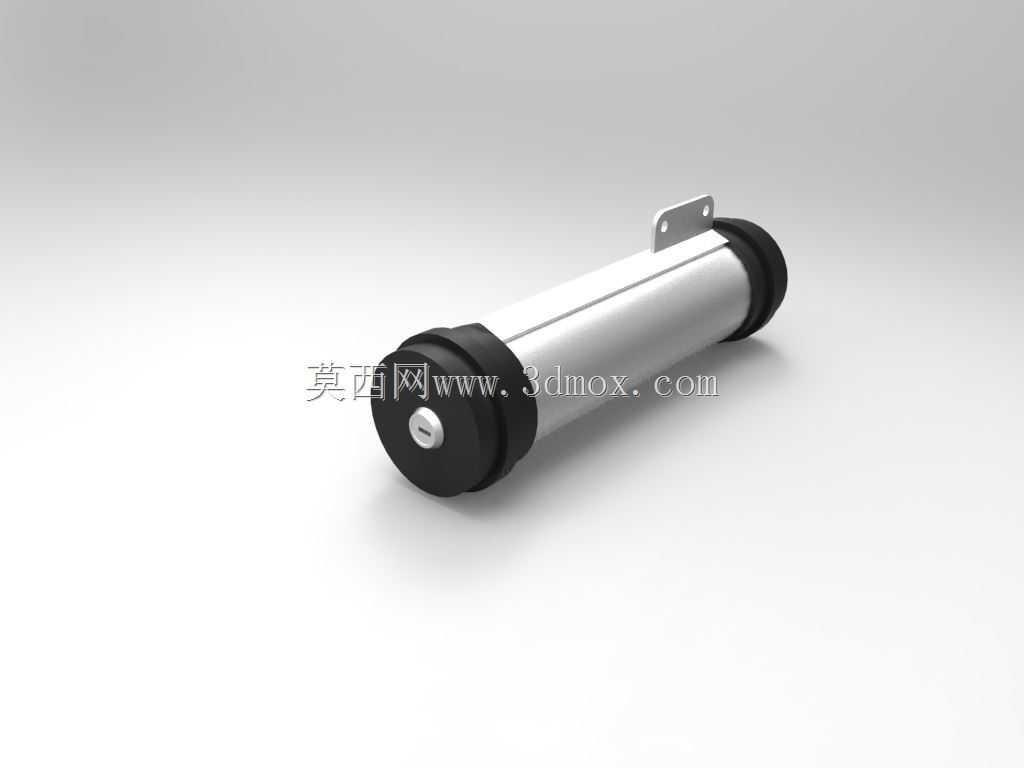

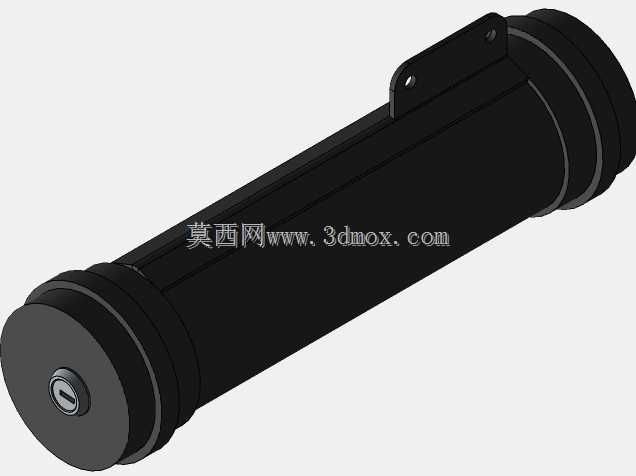

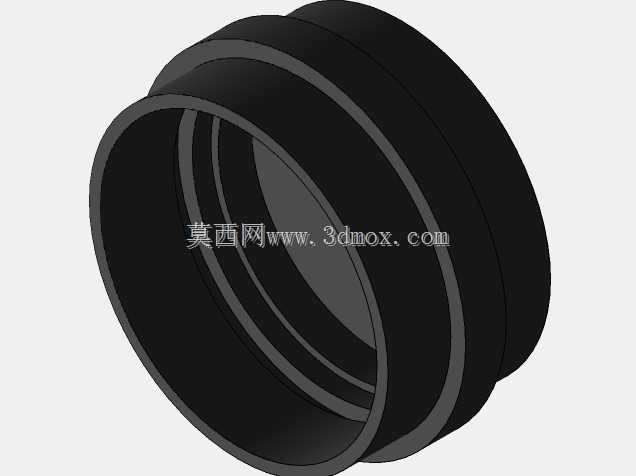

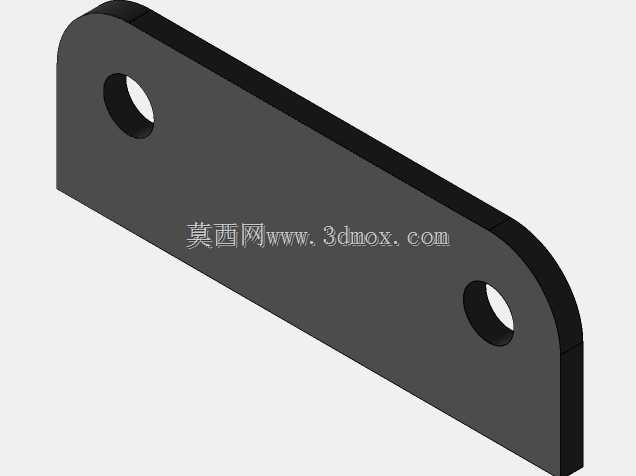

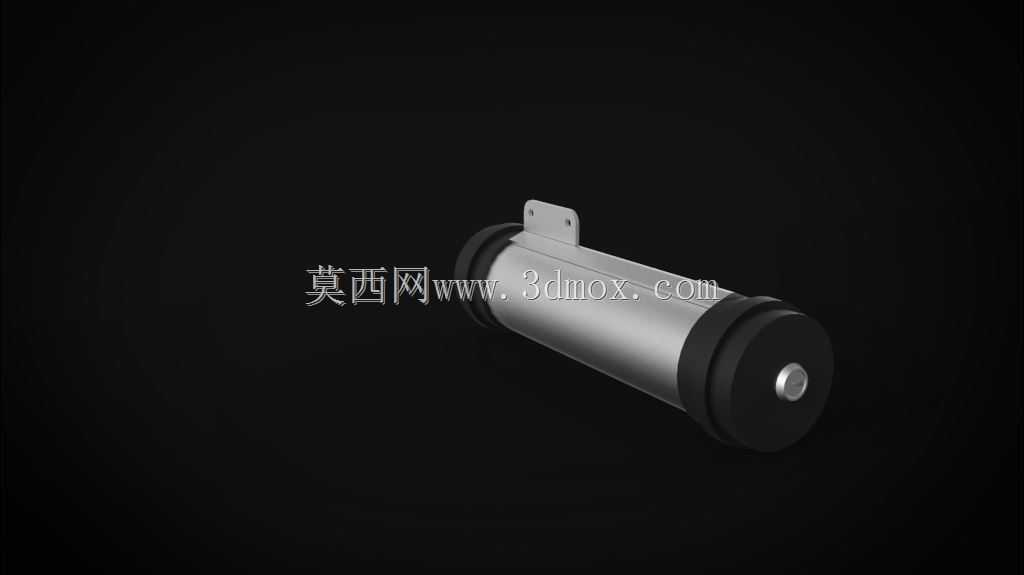

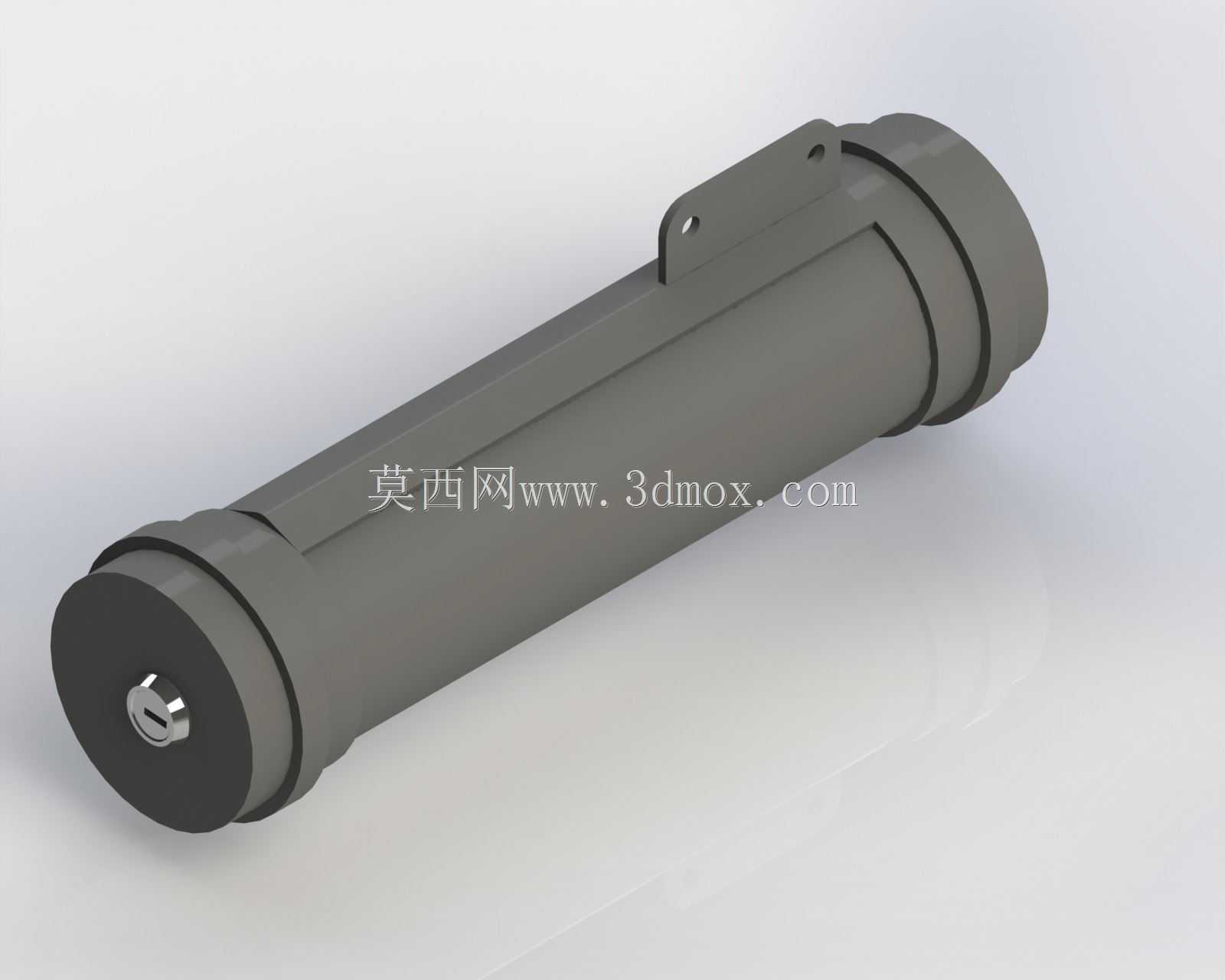

　　从功能特性层面看，筒体采用等径直筒结构，端部设置带锁止结构的旋盖，锁芯采用通用弹子锁结构，既可以通过钥匙锁闭避免非授权开启，也能在颠簸路况下防止旋盖受震动松脱导致工具掉落；筒体上部一体冲压成型两个带安装孔的固定吊耳，吊耳的孔位间距、孔径完全匹配铃木DR650原工具盒的安装点位，替换安装时无需额外打孔、焊接，直接沿用原厂固定螺栓即可完成装配，大幅降低改装的施工难度。筒体的密封结构在旋盖与筒身结合处设置环形密封槽，可配套嵌入橡胶密封圈，在雨天骑行、涉水路段行驶时能阻挡泥水、灰尘进入筒内，保证内部存放的工具、纸质备件保持干燥洁净。

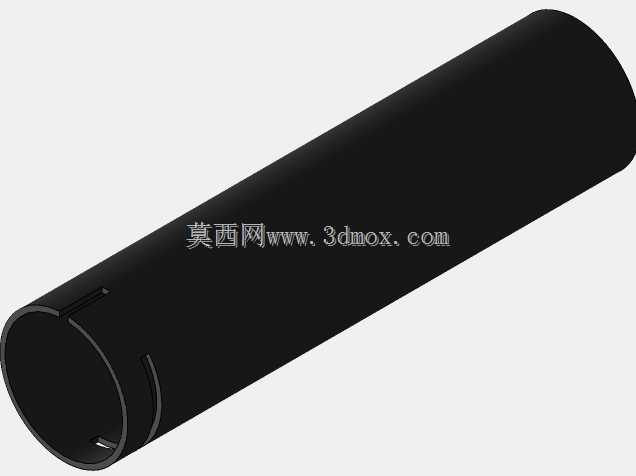

　　设计过程中首先对原厂工具盒的安装边界做了全尺寸测绘，确认安装点的三维坐标、周边与车架、排气管、侧盖的最小安全间隙，确保新设计的收纳管安装后不会与周边部件发生运动干涉，尤其是车辆后减震压缩到极限行程时，筒身与减震弹簧、后摇臂的最小间隙控制在8mm以上，避免行驶过程中出现磕碰磨损。筒身的内径设置为65mm，有效收纳长度达到280mm，相比原厂工具盒的有效容积提升约40%，除了能容纳原车标配的维修工具外，还可以放入便携补胎工具、迷你胎压表、应急打火连接线等额外的骑行应急备件。筒身壁厚设置为2.5mm，采用硬质耐磨工程塑料或铝合金材质加工时，既能保证整体结构强度，在车辆发生侧滑时能承受一定的侧向冲击力，不会轻易破裂导致内部工具散落，同时整体重量控制在300g以内，不会给车辆增加过多的簧下质量负担，影响越野骑行的操控灵活性。

　　在通用适配性设计上，筒身的固定吊耳采用长圆孔设计，允许安装时在前后方向有15mm的调节余量，对于其他安装孔位间距存在小幅差异的摩托车型，或者需要将收纳管安装在车架其他位置、户外机柜侧壁的场景，无需额外加工即可适配安装；旋盖的锁止结构采用标准化的小型弹子锁，锁芯可与多数摩托车的车钥匙做通开适配，减少骑行时需要携带的钥匙数量。筒身外表面做哑光防滑纹理处理，既可以避免日常使用中表面被飞石刮擦产生明显划痕，也能在手动旋紧、开启端盖时增加摩擦力，戴骑行手套操作时也能轻松施力，不会出现打滑的情况。端盖的锁孔位置设置了防水挡片，平时挡片在弹簧作用下覆盖锁孔，插入钥匙时自动顶开，避免高压水枪洗车、雨天骑行时水流直接冲入锁孔造成锁芯锈蚀卡滞。

　　从实际装车验证的角度，这款收纳管的安装位置选择在车架左侧下部，远离发动机排气管的高温区域，避免长时间行驶时排气管的热辐射传导到筒身，导致内部存放的橡胶件、塑料工具受热老化；同时安装位置距离地面的高度达到320mm，在常规越野路段行驶时不会被路面凸起的石块、土坡磕碰，在涉水深度不超过300mm的路段行驶时，水面不会没过端盖的密封位置，保证内部储物空间的干燥。筒身的端部做了15度的倒角处理，没有尖锐的棱角，即使骑行过程中腿部与筒身发生接触，也不会造成磕碰划伤，符合摩托车改装配件的安全设计要求。
