豆粕仓储用变径螺旋送料设备结构

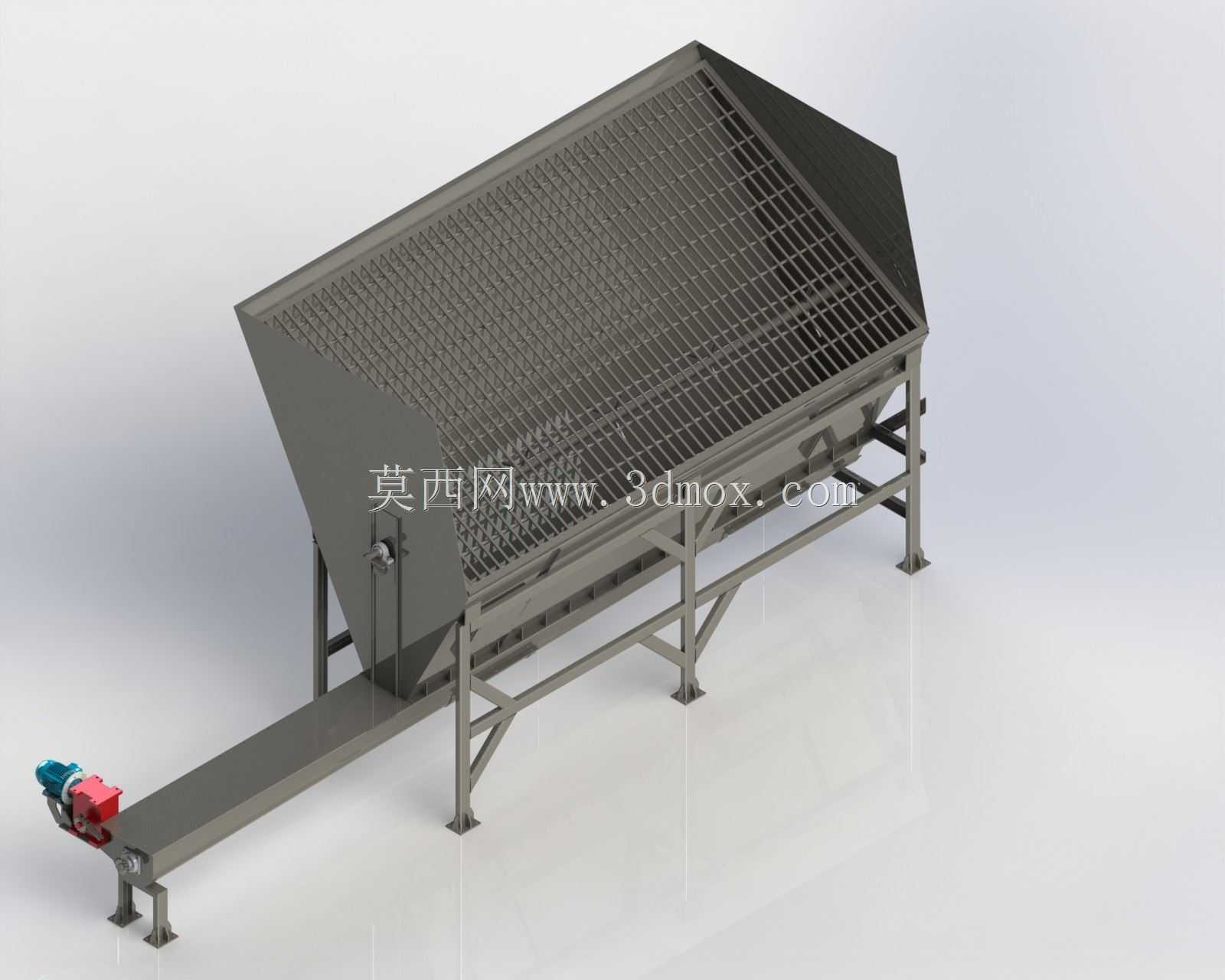

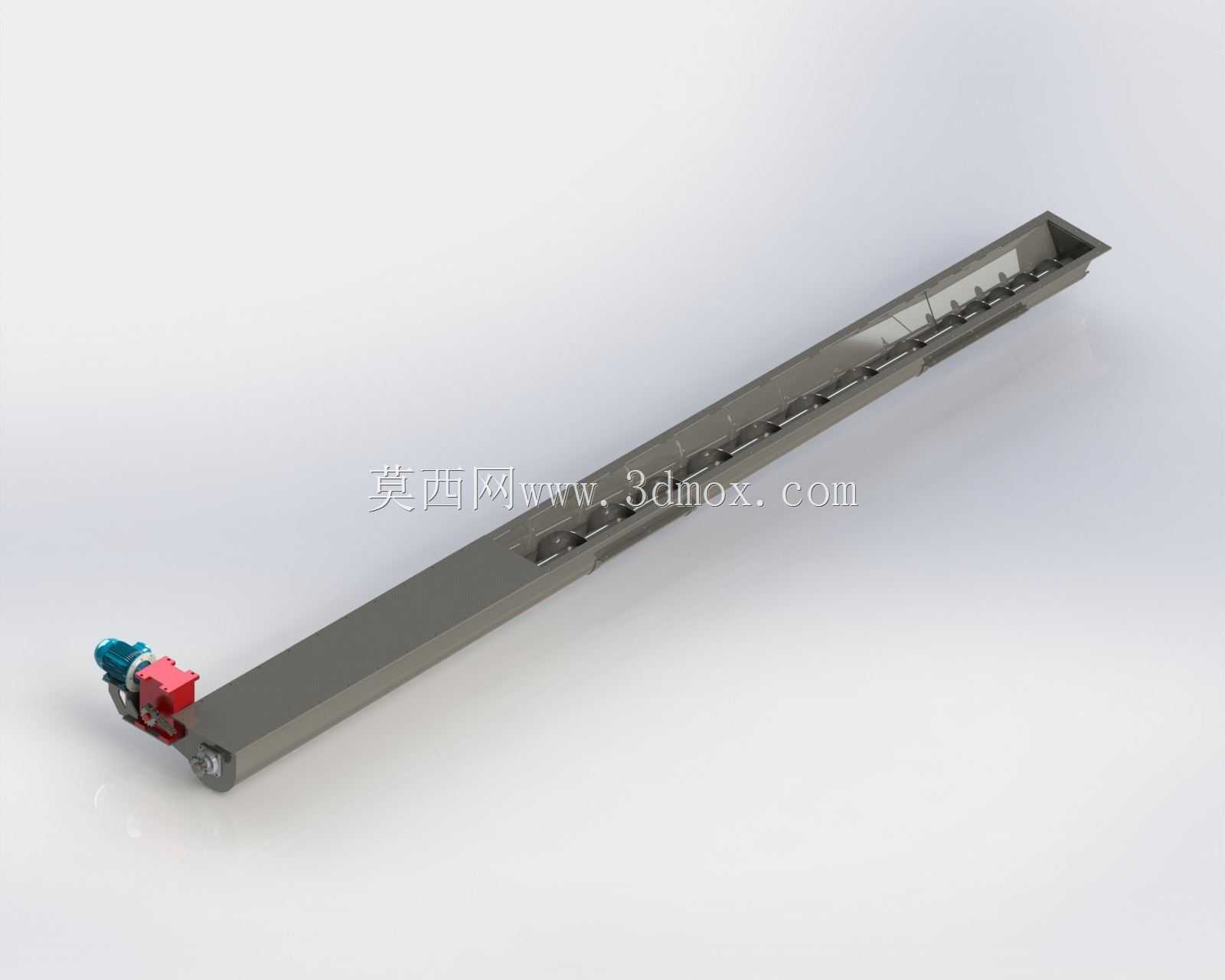

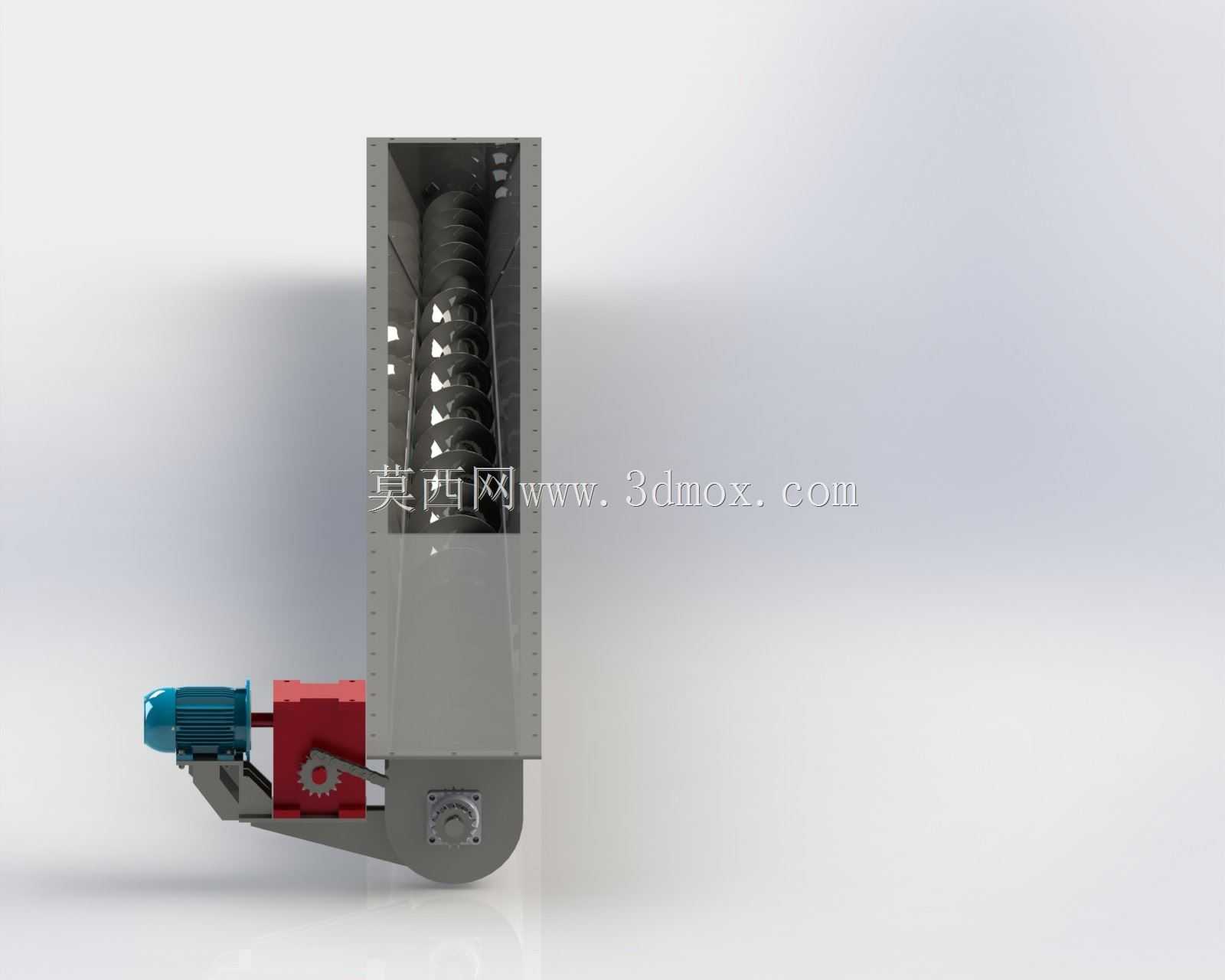

在粮油加工、饲料生产的仓储工段，散料的均匀给料一直是影响后续工序稳定性的关键环节，这款变径螺旋输送结构正是针对豆粕、麸皮这类轻质散粮仓储出料场景开发的专用给料装置。不同于常规等径螺旋输送机，该设备采用进料端大容积接料斗搭配锥度变径螺旋轴的设计，接料斗上部设置格栅式筛网结构，可在进料阶段拦截大尺寸结块或混入的硬质杂物，避免螺旋叶片卡滞，同时格栅的网格尺寸经过匹配计算，既不会阻碍正常散料下落，也能对操作人员形成安全防护，防止检修或上料时肢体误入输送腔体。接料斗整体采用倾斜溜槽式结构，侧壁倾角大于散粮的自然安息角，可保证豆粕、麸皮这类流动性一般的物料能够依靠自重顺利滑入螺旋输送腔，不会在斗壁产生积料搭桥的问题。螺旋轴采用从进料端到出料端直径逐步增大的锥形设计，进料段小直径螺旋可快速将接料斗落下的物料推送至输送段，随着螺旋直径增大，物料的输送容积逐步提升，可避免物料在输送过程中因挤压密实造成的堵料问题，尤其适配豆粕这类含有一定纤维、容易在输送过程中结拱的物料。设备整体采用方管焊接机架作为支撑结构，机架支脚设置可调式地脚板，可根据现场安装地面的平整度调整设备水平度，安装时需保证螺旋轴线的水平度偏差不超过千分之一，避免螺旋叶片与输送槽体产生刮蹭。输送槽体采用U型截面设计，上沿与接料斗底部采用满焊连接，保证密封性能，避免细粉状麸皮在输送过程中产生扬尘外溢，槽体末端设置驱动端安装座，可直接配套减速电机直连驱动，减少链传动带来的维护点。设备的出料端设置在螺旋轴的末端下方，可直接对接后续的提升机、计量设备或仓储进料口，输送量可通过调整驱动电机的转速进行线性调节，适配不同产能的生产线需求。从安装边界来看，该设备的接料斗宽度适配常规散粮卸料口的尺寸，整体长度可根据现场的输送距离进行同比例调整，螺旋的锥度参数经过物料输送特性验证，在输送大豆、豆粕、麸皮这类粮油加工常见散料时，不会出现物料回流的问题，同时螺旋叶片采用不锈钢材质冲压成型，边缘做耐磨处理，可长期耐受散料的摩擦损耗，减少日常维护的更换频次。
