1.2米手动薄板折弯卷制加工设备

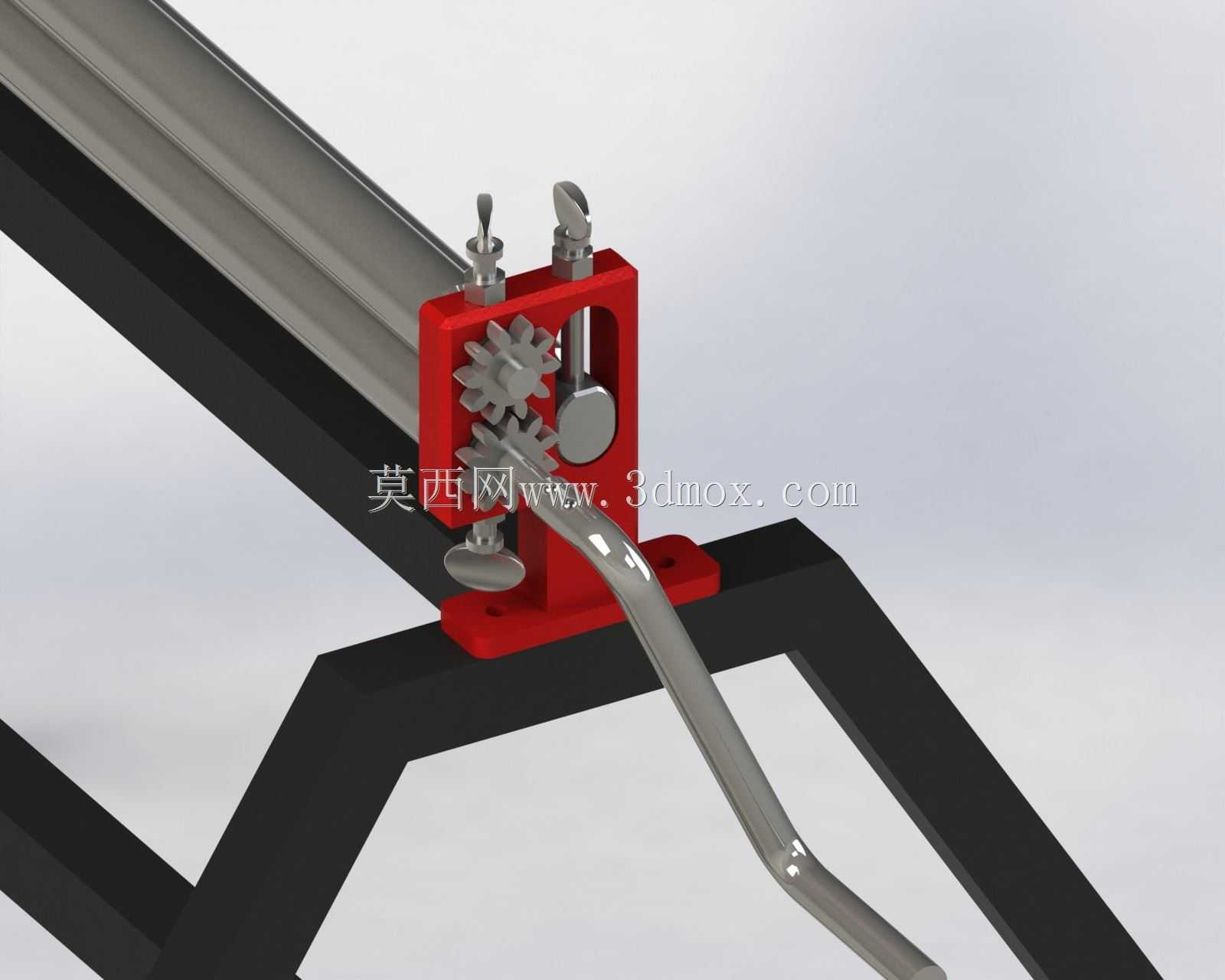

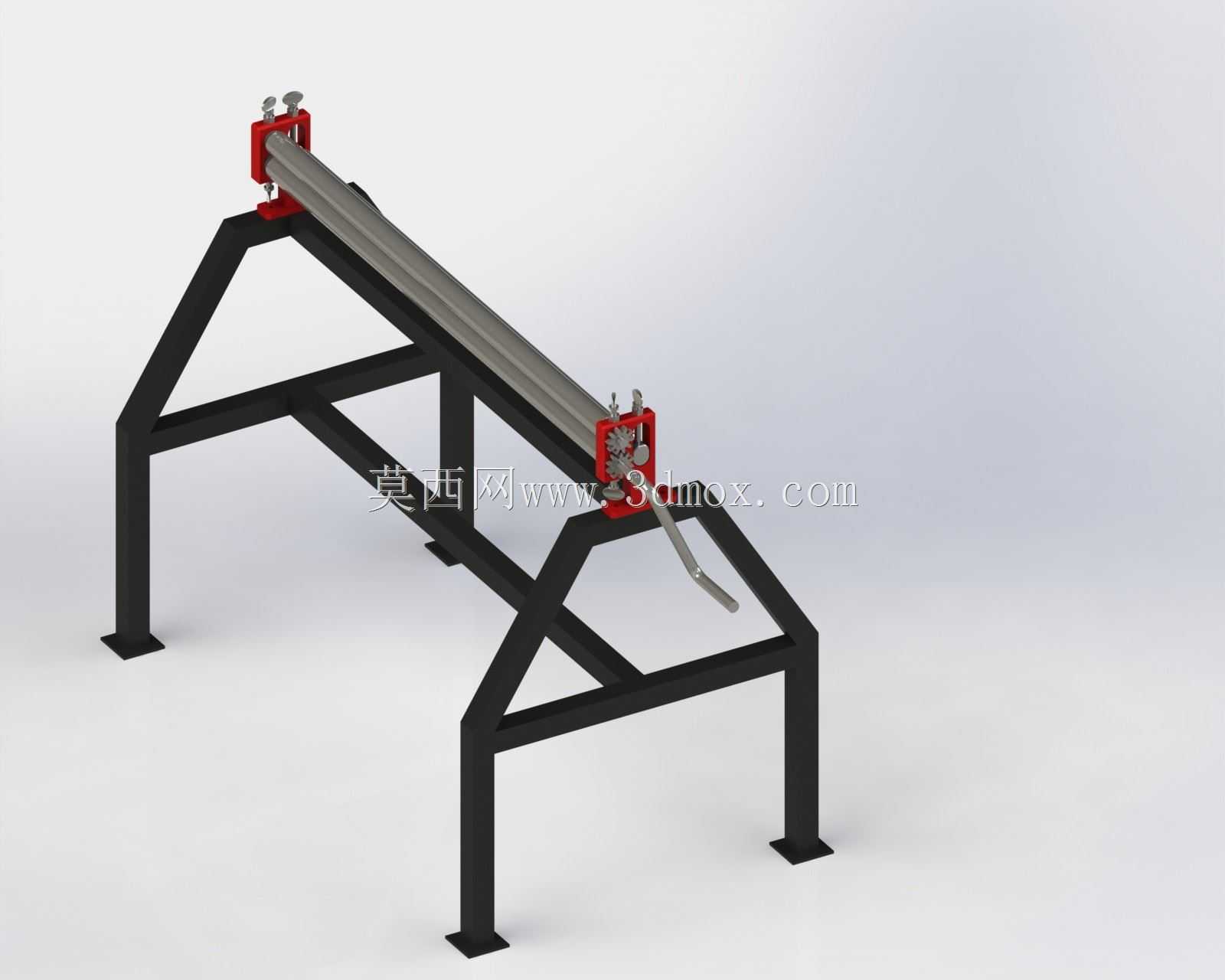

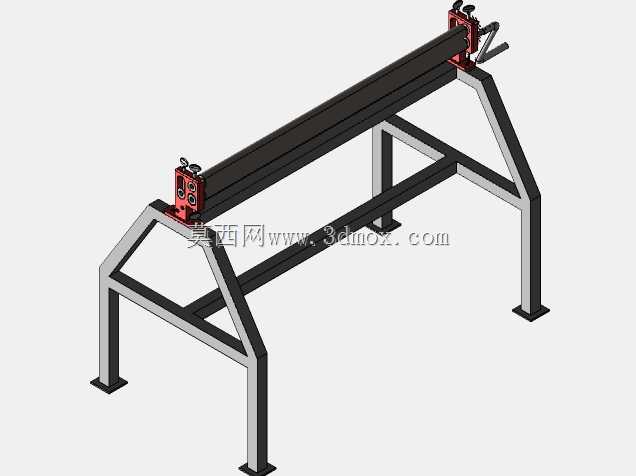

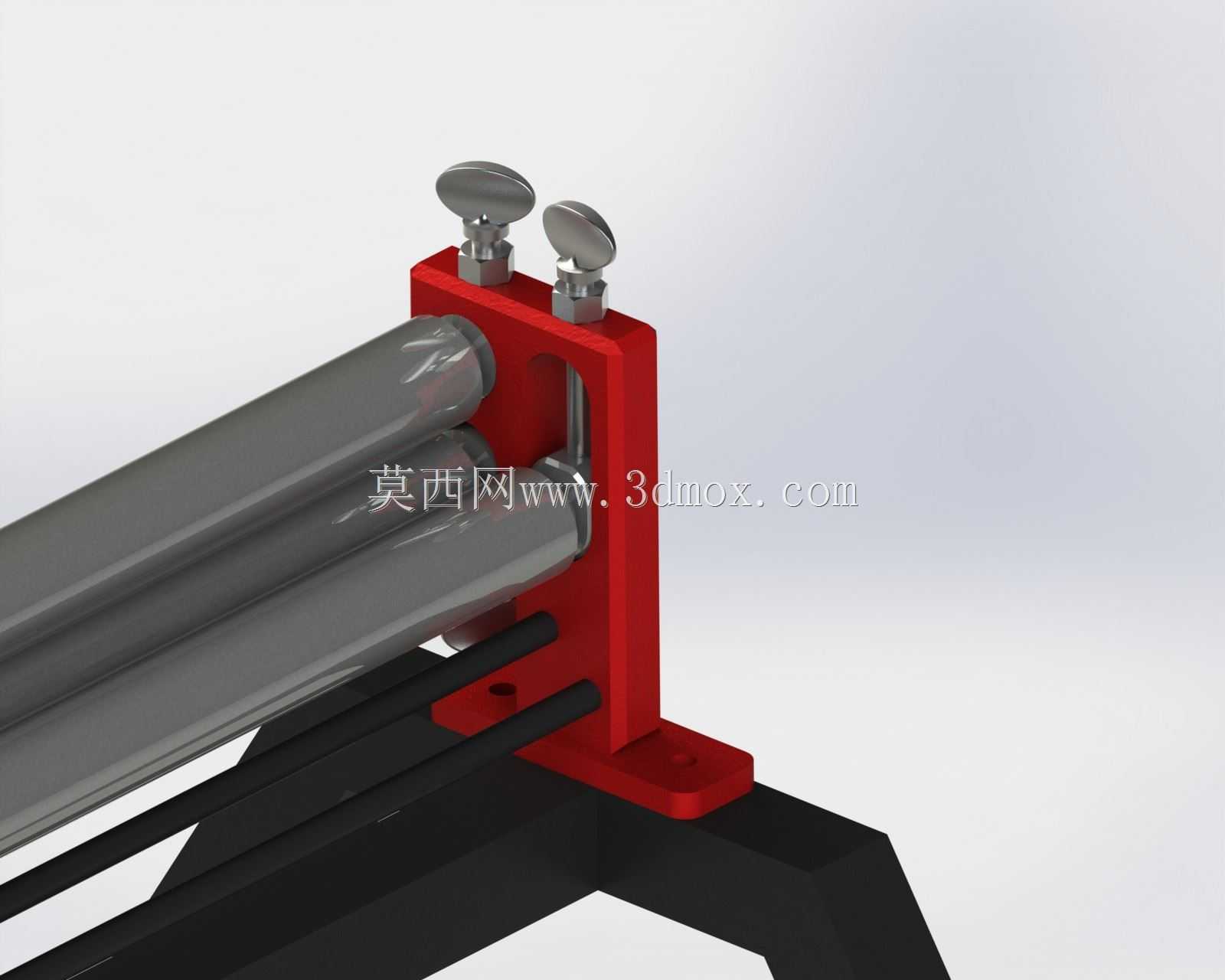

这款手动薄板加工设备主要面向小型钣金加工场景，常见于五金维修门店、小型金属制品作坊、教学实训车间这类没有大型自动化钣金设备的作业场景，用来完成薄金属板材的卷弧、小角度折弯作业，适配厚度不超过3/16英寸的1020冷轧钢板，加工幅宽最大支持1.2米，足够覆盖多数小型钣金件的加工幅面需求，比如通风管道的弯头弧面、小型五金壳体的卷边、装饰金属件的弧度成型都能通过该设备完成。设备整体采用框架式焊接机架结构，机架由标准型钢焊接而成，底部设置四个带安装孔的支脚，安装时可以通过膨胀螺栓固定在水泥地面或者重型工作台面上，避免手动施力作业时机架出现晃动偏移，机架的斜撑结构做了受力优化，作业时的扳动力会通过斜撑分散到整个机架框架，不会出现局部应力集中导致的机架变形。两端的辊轴调节座采用铸铁材质，搭配手动调节丝杠，作业时可以通过端部的手柄转动调节丝杠，调整上辊的下压量，以此控制板材卷制的曲率半径，也可以通过调整两端下压量的差值，完成锥面弧板的卷制作业，相比电动卷板设备，这款手动设备不需要外接电源，部署灵活，操作门槛低，新手经过简单的操作演示就能上手，不需要复杂的参数设置。设计时优先考虑了手动作业的施力合理性，操作手柄的长度经过力臂核算，扳动时不需要过大的臂力就能完成常规厚度钢板的压下进给，辊轴表面做了淬火处理，长期与钢板摩擦也不会出现明显的划痕凹陷，保证卷制后板材表面的平整度。设备的整体占地长度约1.4米，宽度约0.6米，高度约1.1米，不需要预留过大的安装空间，甚至可以在小型工位上完成部署，辊轴的两端轴承座做了防尘设计，日常只需要定期加注润滑脂就能长期维护使用，没有复杂的电控、液压元件，故障率极低，非常适合小批量、多品种的薄板成型加工作业，也可以作为大型钣金生产线的补充设备，用来完成一些小尺寸、特殊弧度的补件加工，避免占用大型设备的产能。
