切比雪夫平行运动机构仿真演示结构

该平行运动机构是基于切比雪夫连杆原理设计的近似直线运动执行结构，主要面向需要平稳水平移送作业的工业场景，可应用在轻工生产线上的短距离工件平移工位、小型物料的平稳转运单元、教学演示类的机构实验台搭建，也可作为自动化专机中直线执行模组的低成本替代方案，在对运动直线度有一定容错空间、追求结构简单免维护的作业场景中具备极高的适配性。

该机构的核心用途是通过旋转动力输入，带动末端工作台实现近似水平的直线往复运动，无需配套直线导轨、滑块等高精度导向零件，仅通过连杆铰接的约束关系即可完成目标运动轨迹输出，能够大幅降低低精度要求平移工位的设备制造成本，同时铰接结构自带一定的容错能力，可适应多粉尘、少量碎屑的恶劣车间工况，不会像精密导轨那样因异物侵入出现卡滞、磨损加剧的问题。

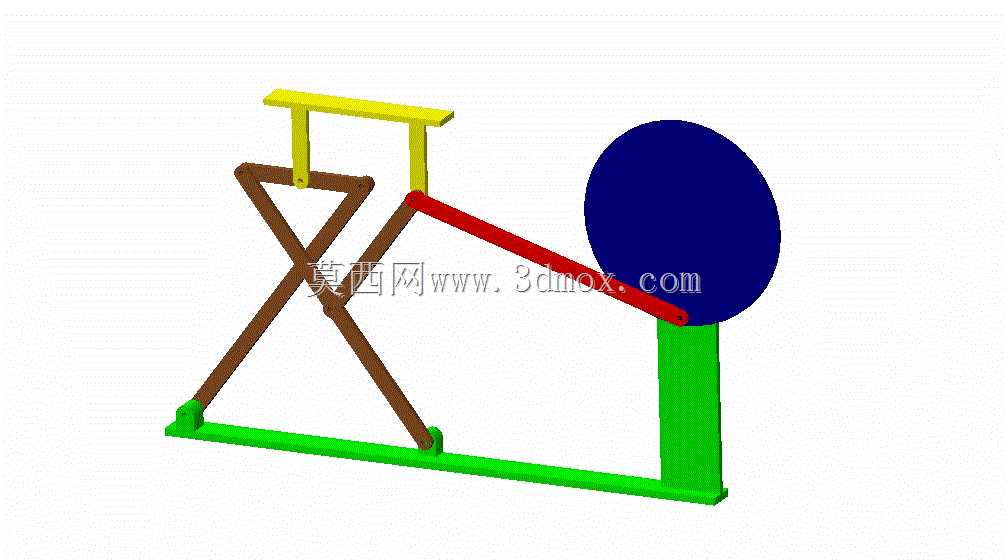

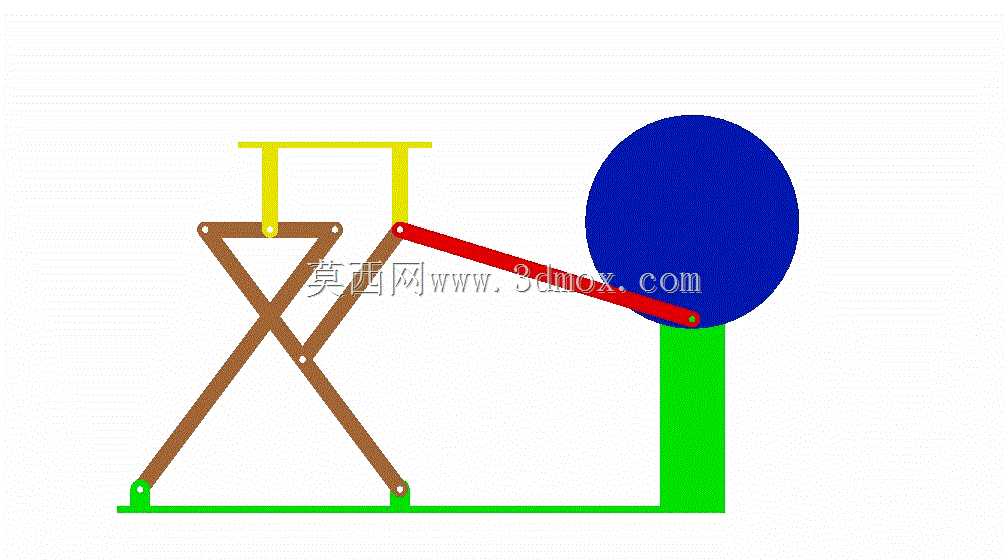

从功能特性来看，该机构的动力输入端为偏心圆盘结构，圆盘与动力源输出轴同轴固定，旋转过程中通过红色驱动连杆将圆周运动转化为交叉连杆组的往复摆动，交叉连杆采用剪叉式铰接布局，下端与绿色一体式底座铰接固定，上端与黄色工作台铰接，通过多组连杆的长度匹配约束，让工作台在运动行程内尽可能保持水平姿态，仅存在极微小的高度方向偏差，可满足普通工件移送、平台升降平移的作业需求。设计过程中重点匹配了各段连杆的长度比例，通过反复迭代铰接点的位置，将工作台运动过程中的直线度偏差控制在允许范围内，同时优化了连杆的受力角度，避免机构运动到死点位置出现卡滞，让动力输入过程更平顺，降低驱动端的负载波动。

在外形尺寸与安装边界方面，该机构整体采用卧式布局，底座为长条形一体式结构，可直接通过螺栓固定在设备安装平台上，安装时需预留出圆盘旋转的圆周空间，避免周边结构与旋转的圆盘、摆动的连杆发生运动干涉；机构整体高度较低，工作台处于最低位置时与底座的垂直距离适配常规小型工件的作业高度，运动行程覆盖常规短距离平移的需求，安装时无需额外加高底座，可直接集成在小型自动化设备的机架上，整体占用空间紧凑，适配桌面级小型设备的安装空间要求。
