烟草制丝工序扁挑式色调匀料构件

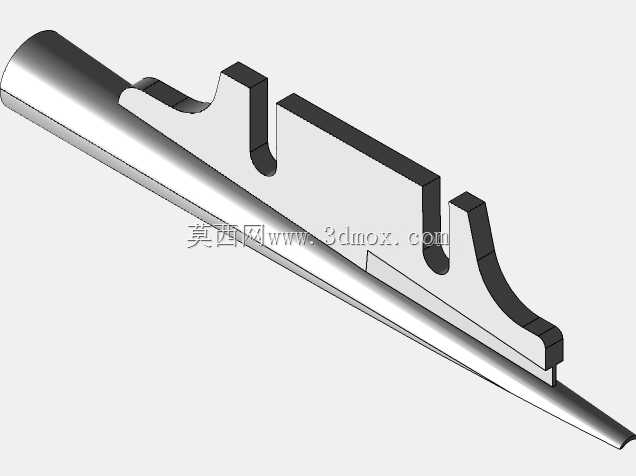

　　在卷烟制丝生产线的松散回潮、叶丝干燥等关键工序段，这类扁挑式构件常安装于物料输送路径的上方或侧方，承担着匀散烟料、调整物料铺展厚度、引导烟丝流向的核心作用，避免烟丝在输送过程中出现结团、偏流、厚薄不均的问题，直接影响后续工序的加料均匀性、烘丝水分稳定性，最终关联到卷烟成品的感官品质一致性。从实际产线运行的工况来看，该构件长期接触温度在40-65摄氏度、含水率12%-22%的烟丝物料，部分靠近烘丝机出口的安装位还会承受短时高温气流冲刷，因此设计时首先考虑的是接触面的顺滑度，整体采用圆弧过渡的长条形主体结构，上部设置的两个凸起定位耳板，是为了匹配产线现有支架的安装孔位，无需对原有设备机架做大规模改造，即可直接替换老旧磨损的同类型构件。

　　构件的主体截面采用渐变式设计，靠近安装端的位置厚度更大，承担主要的结构支撑载荷，避免长期受物料冲击出现变形，延伸至导料端的部分逐渐收薄，既减少对烟丝输送的阻力，也能让烟丝经过构件表面时更顺畅地铺展，不会出现勾丝、挂料的问题。从安装边界来看，两个定位耳板的中心距严格匹配现有烟机设备的支架安装间距，耳板上的安装槽预留了±5mm的调节余量，现场安装时可以根据不同牌号烟丝的输送流量，微调构件的安装高度与倾斜角度：当加工高填充性的膨胀叶丝时，可适当调高构件位置，增大过料间隙，避免堵料；当加工梗丝或薄片丝时，可适当调低位置，增强匀料效果，让物料在输送皮带上形成厚度均匀的料层。构件的表面粗糙度要求控制在Ra0.8以下，

　　所有棱边都做了R2以上的圆角钝化处理，从根源上避免尖锐棱角勾挂烟丝形成湿团、焦团，这类异物一旦混入烟丝流，会在后续卷接工序造成烟支竹节、刺破等质量缺陷，甚至引发设备停机。设计过程中还充分考虑了清洁维护的便利性，整个构件没有设计复杂的内腔或死角，表面采用镜面抛光处理，生产结束后操作人员用压缩空气吹扫或者湿布擦拭即可完成清洁，不会残留烟末、烟垢，符合烟草加工设备的食品级卫生要求。不同于普通的导料板，这类扁挑式构件的受力点集中在两个定位耳板与主体的连接位置，建模时特意在连接处做了加强筋过渡，避免长期受物料冲击、设备振动出现焊缝开裂或者断裂的问题，主体的长度根据常用输送皮带的宽度做了适配，两端预留的避让间隙刚好避开皮带两侧的挡边，

　　不会出现刮蹭皮带的情况。在实际选型替换时，需要注意构件的安装角度，通常与物料输送方向呈15-20度的夹角，既能让烟丝经过时自然向两侧铺展，也不会因为角度过大造成物料堵塞，部分产线会在同一截面位置安装2-3个不同高度的该类构件，形成阶梯式的匀料结构，应对大流量生产时的物料铺展需求。
