锂电池组配套卡扣式绝缘固定护套结构

项目分类:电池 发布时间:2022-01-13 ID:499686
  • 锂电池组配套卡扣式绝缘固定护套结构
  • 锂电池组配套卡扣式绝缘固定护套结构
  • 锂电池组配套卡扣式绝缘固定护套结构
  • 锂电池组配套卡扣式绝缘固定护套结构
  • 锂电池组配套卡扣式绝缘固定护套结构

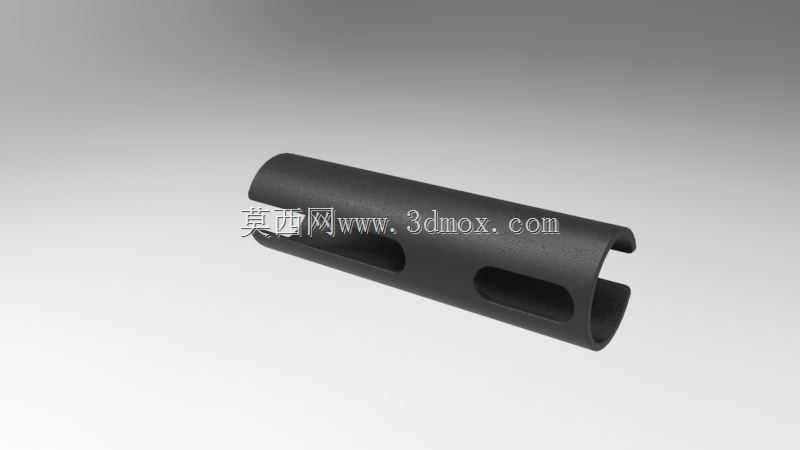

  在消费类锂电池组的装配流程里,这类卡扣式护套是串联电芯成组环节里容易被忽略但直接影响整组可靠性的小部件,很多新手结构工程师在做笔记本内置电池、小型储能模组设计时,往往只关注电芯选型和BMS板布局,忽略了电芯之间的绝缘隔离与径向固定,最后做跌落测试时出现电芯移位、绝缘皮磨损短路的问题,本质上就是缺少这类适配电芯外径的限位固定件。从实际装配场景来看,这个部件是直接套在18650或者同规格圆柱锂电芯的外侧,开口的C型结构不需要额外的紧固件,顺着电芯径向推入就能卡紧,相比传统的青稞纸包裹加环氧板限位的方案,装配效率能提升近四成,而且不会出现胶粘固定长期使用后老化脱胶的问题。设计这个部件的时候,首先要卡准电芯的外径公差,

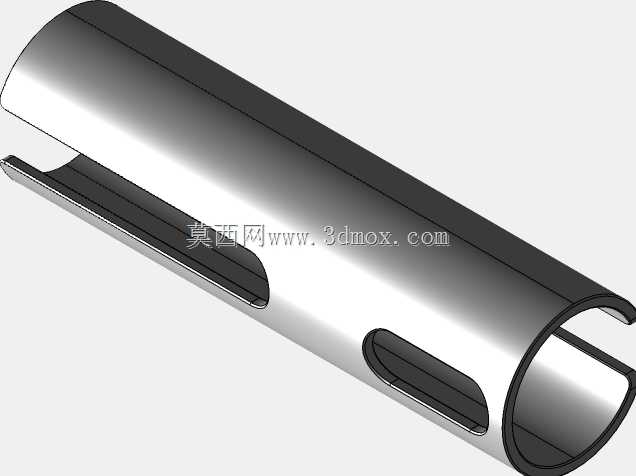

  常规圆柱锂电芯的外径公差一般控制在±0.1mm以内,所以护套的内圆弧直径要做0.2mm的负公差,同时开口处的两个翻边要做15度的导入倒角,方便装配时顺利卡入,又不会因为长期撑开出现应力断裂。部件上开设的两个长圆形通孔,不是为了减重做的装饰结构,一方面是为了给电芯工作时的膨胀预留形变空间,锂电芯在满电状态或者循环充放后期会出现轻微的径向膨胀,如果护套内壁是完全封闭的圆弧面,膨胀产生的挤压力会直接作用在电芯外壳上,长期下来会影响电芯循环寿命,预留的槽位刚好可以容纳这部分形变;另一方面这些槽位也可以作为走线的通道,电芯之间的镍片连接导线可以顺着槽位排布,避免导线被夹在护套和电芯之间压破绝缘层。从安装边界来看,

  这个护套的轴向长度不需要覆盖整根电芯,只需要覆盖电芯靠近极柱的三分之一长度即可,因为电芯成组时的受力点主要集中在两端的支架位置,中间段的护套主要起到径向限位和绝缘隔离的作用,过长的护套反而会占用电池包内部的宝贵空间,影响整组的能量密度。材质选择上一般会选用阻燃级的PP或者ABS材料,壁厚控制在1.2mm到1.5mm之间,壁厚太薄的话卡扣的弹性不够,装配时容易掰断,壁厚太厚的话不仅会增加材料成本,还会让卡扣的卡接力过大,装配时需要更大的推力,影响产线的装配节拍。在做结构验证的时候,要重点测试三个维度的性能:首先是卡扣的反复拆装寿命,模拟产线返修时的拆装场景,至少要满足5次反复拆装不出现断裂、卡接力衰减不超过20%;

  其次是高低温环境下的尺寸稳定性,在-20℃到60℃的工作温度区间内,护套的内圆弧尺寸变化不能超过0.15mm,避免低温下收缩卡接过紧或者高温下松弛出现电芯移位;最后是绝缘性能,材料的击穿电压要满足2kV以上的要求,避免相邻电芯之间出现击穿短路。很多人觉得这类小结构件不需要做精细化的三维建模,直接拿通用件凑数就行,但实际在批量生产时,哪怕是0.1mm的尺寸偏差,都可能导致整批电池包装配时出现卡接松动或者装不进去的问题,建模型的时候不仅要把外观结构做准确,还要把开口处的圆角、槽位的拔模斜度、内壁的脱模斜度都考虑进去,方便后续开模的时候减少改模次数。另外在排布电池组的时候,这类护套的安装位置要和两端的塑料支架做好定位,避免护套在电芯上轴向窜动,一般会在护套的端面做一个小的凸点,和支架上的定位孔配合,不需要额外打胶就能实现轴向固定,进一步简化装配流程。在笔记本内置电池的应用场景里,因为电池包内部的空间非常紧凑,相邻电芯之间的间隙往往只有2mm左右,这个护套的壁厚刚好填充这个间隙,同时起到绝缘和固定的作用,比传统的贴绝缘纸的方案一致性更好,不会出现人工贴绝缘纸时的偏移、褶皱问题,能有效降低批量生产时的不良率。
