枪管刚性固定夹持调节装置结构

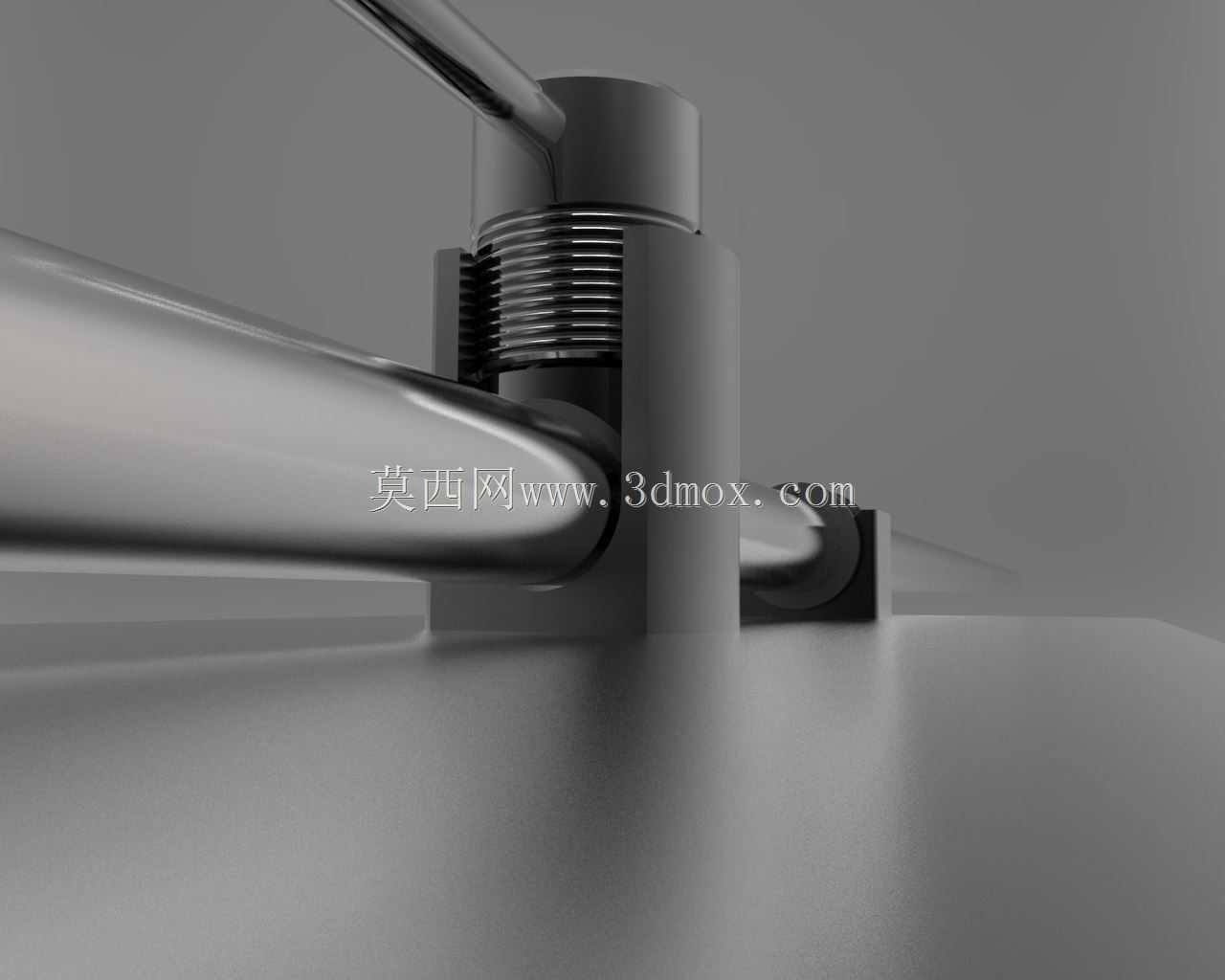

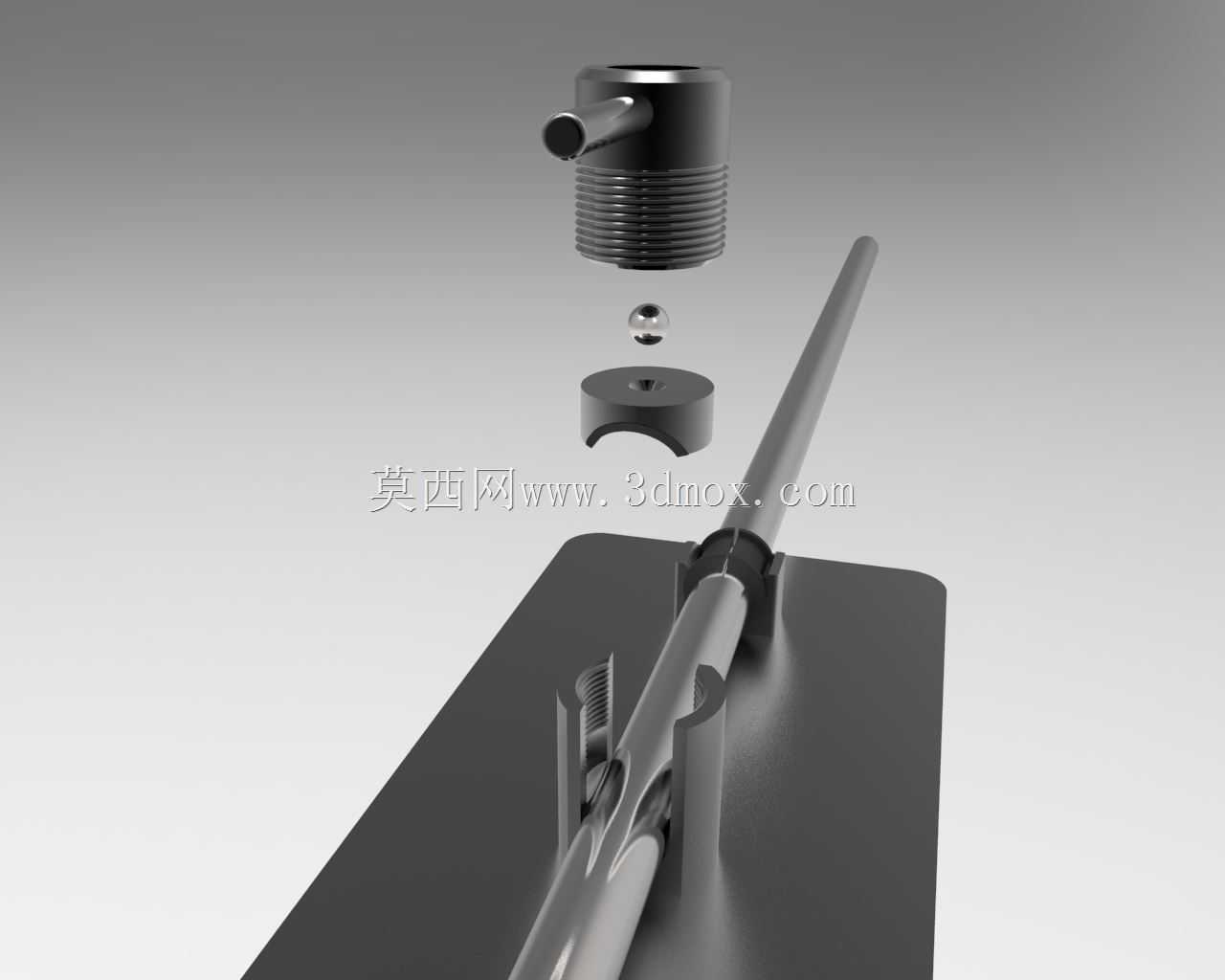

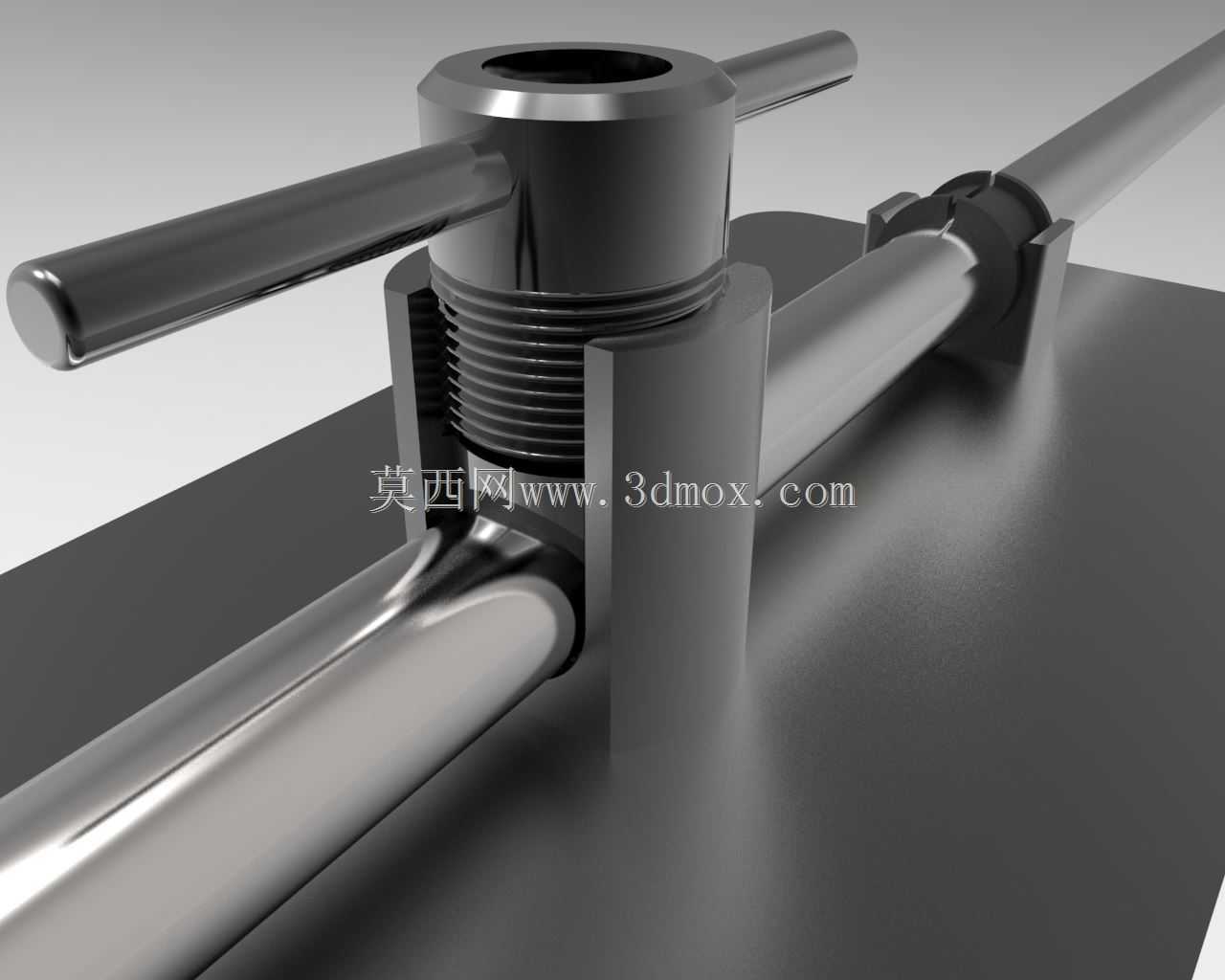

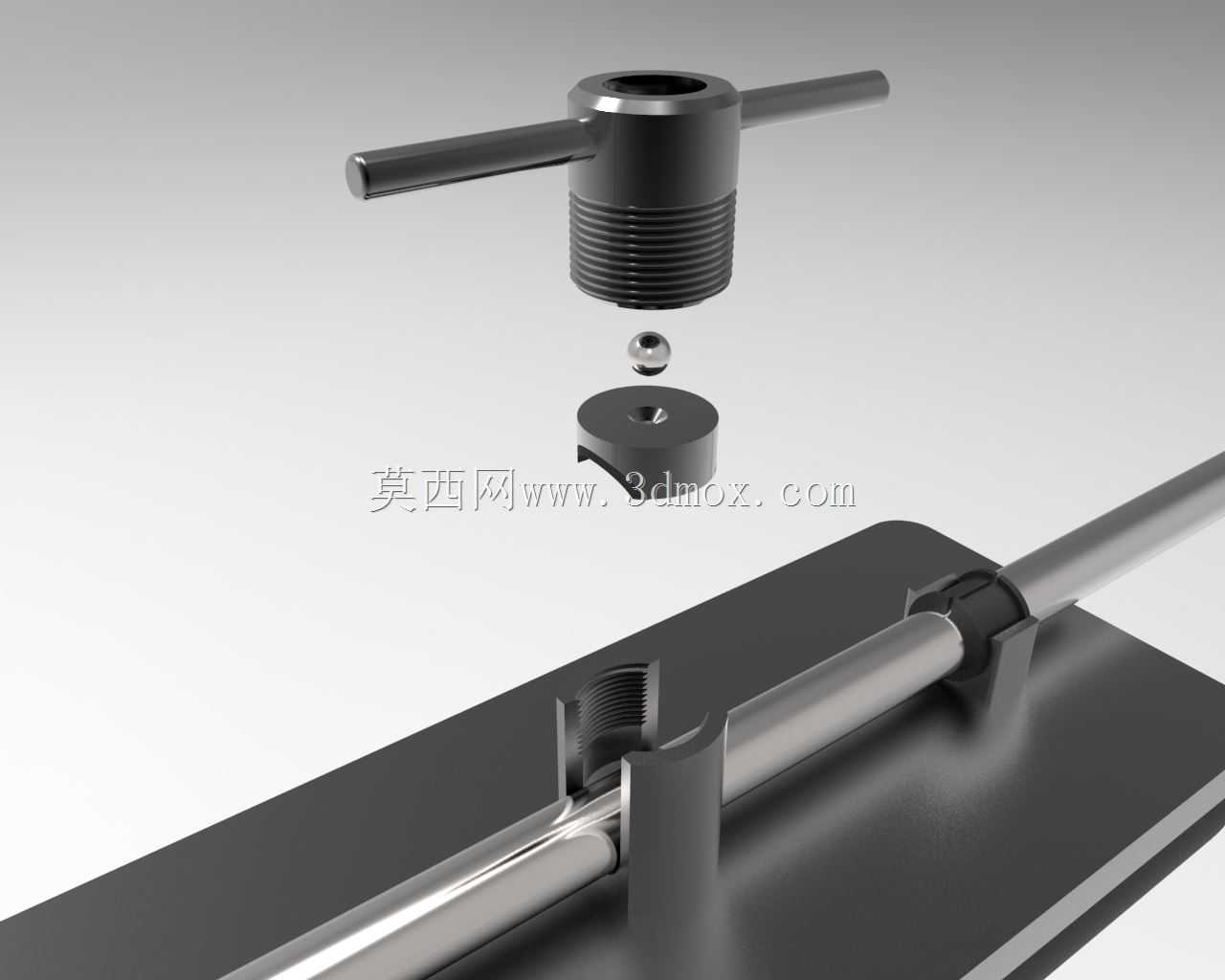

　　在轻武器射击辅助、枪管精度调校、户外射击支撑类场景中，这类夹持调节装置是保障射击稳定性、降低枪管晃动偏差的核心配套部件，区别于常规的简易抱箍固定结构，这套装置从刚性保持、快速拆装、管径适配多个维度做了针对性的结构优化，完全贴合实际使用中频繁拆装、不同管径兼容、长时间使用无位移偏移的需求。从结构功能来看，整套装置采用11/4"英国标准惠特沃思螺纹（BSW）作为锁紧调节的传动结构，螺纹副的配合间隙经过严格控制，转动调节手柄时不会出现空程窜动，锁紧后轴向与径向的锁紧力足够支撑枪管在连续射击工况下的振动载荷。装置内置12mm钢球作为快拆锁紧的核心传动件，无需额外专用工具，仅靠手动转动顶部的T型手柄即可完成整个装置的组装与拆卸，

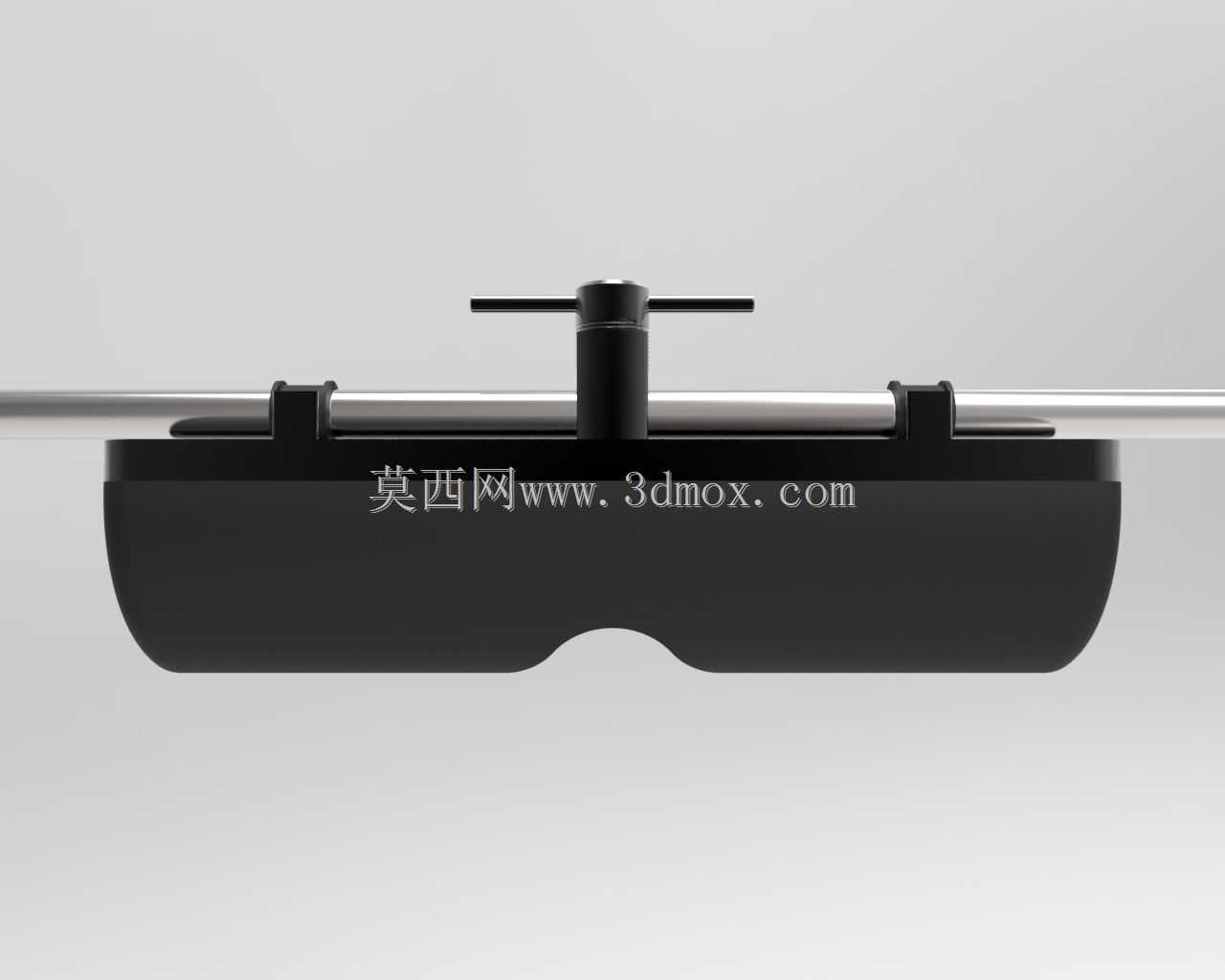

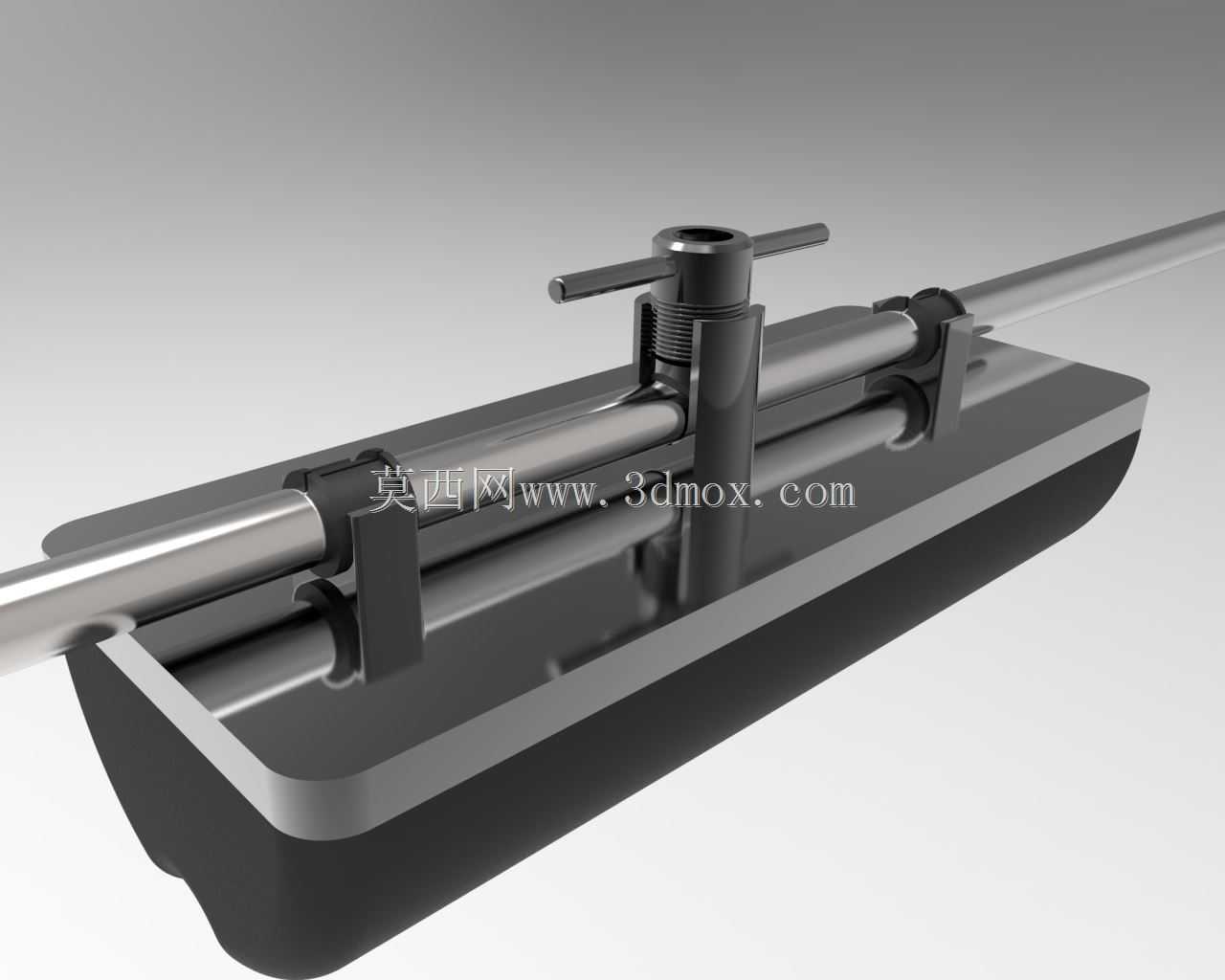

　　拆装全程单人操作耗时不超过十秒，完全适配野外场景下快速转移、快速架设的使用需求。接触枪管的位置设置了可拆卸的橡胶衬套，一方面橡胶材质的阻尼特性可以避免硬质金属结构直接接触枪管表面造成漆面磨损、管壁压痕，另一方面橡胶衬套的压缩量可以补偿一定的管径公差，同时衬套采用快拆卡槽结构固定，磨损后可直接徒手更换，无需拆解整个夹具主体。装置两侧的侧叉结构做了限位加强设计，当夹具锁紧在配套的浮筒或者支撑导轨上时，侧叉的限位面会完全贴合支撑件的安装基准面，从结构上限制了整个夹具在运动或者受振动过程中出现左右偏转的可能，哪怕是连续后坐力冲击下，侧叉的限位面也能始终保持与支撑件的贴合状态，不会出现松脱偏移。这套夹具的适配设计做了充分的冗余考量，

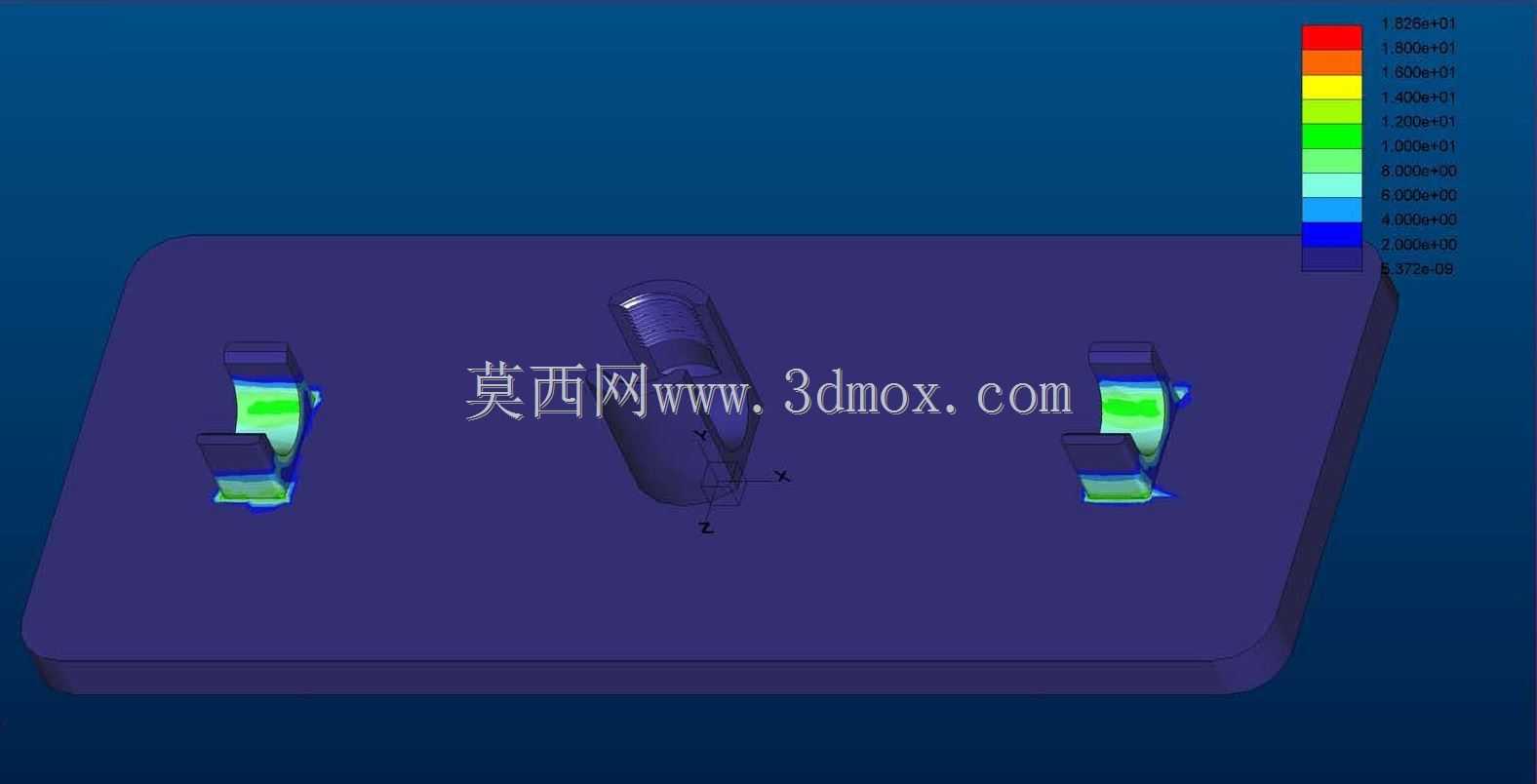

　　不需要更换橡胶衬套零件，仅靠调节锁紧螺纹的进给量，就可以固定夹持一定直径范围内的圆管类部件，并非只能适配单一管径的枪管，在实际工装场景中也可以用来夹持同直径范围的光轴、导杆类零件做临时固定。整个装置的主体结构采用Al6061铝合金加工而成，材料的比强度高，整体重量控制在较低水平，不会给支撑结构带来额外的负重负担，同时针对锁紧受力的关键位置做了有限元强度校核，在1500磅载荷下的应力分布完全在材料屈服强度范围内，长期使用不会出现结构变形、锁紧失效的问题。从安装边界来看，整套装置的底部安装基准面为平面结构，可直接贴合在配套浮筒或者支撑平台的安装面上，两侧的锁紧抱箍跨距经过优化，不会与枪管上的准星、导气管等附属结构产生干涉，

　　顶部的T型调节手柄高度控制在合理范围，操作时不会被瞄准镜等上部配件遮挡，转动操作的空间预留充足，哪怕戴着手套也可以顺利完成锁紧与松开操作。装置的所有活动部件都做了圆角过渡处理，没有尖锐的棱角，野外操作时不会勾挂衣物或者划伤手部，螺纹位置预留了润滑脂存储槽，长期在户外多尘环境下使用也不会出现螺纹卡滞的问题，日常维护仅需要定期清理螺纹副间的沙尘即可，不需要复杂的保养流程。
