高真空获得与管路传输集成装置结构

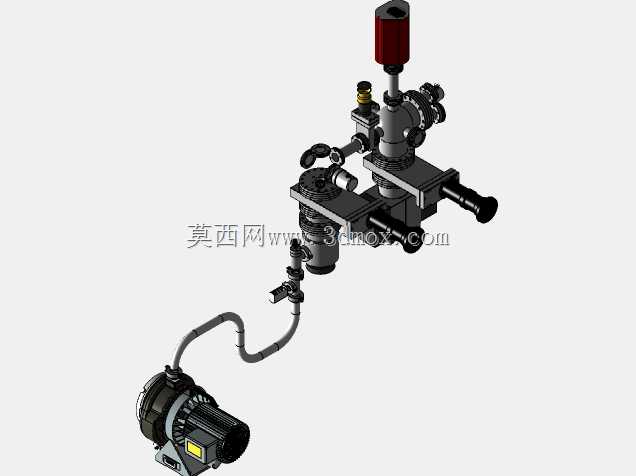

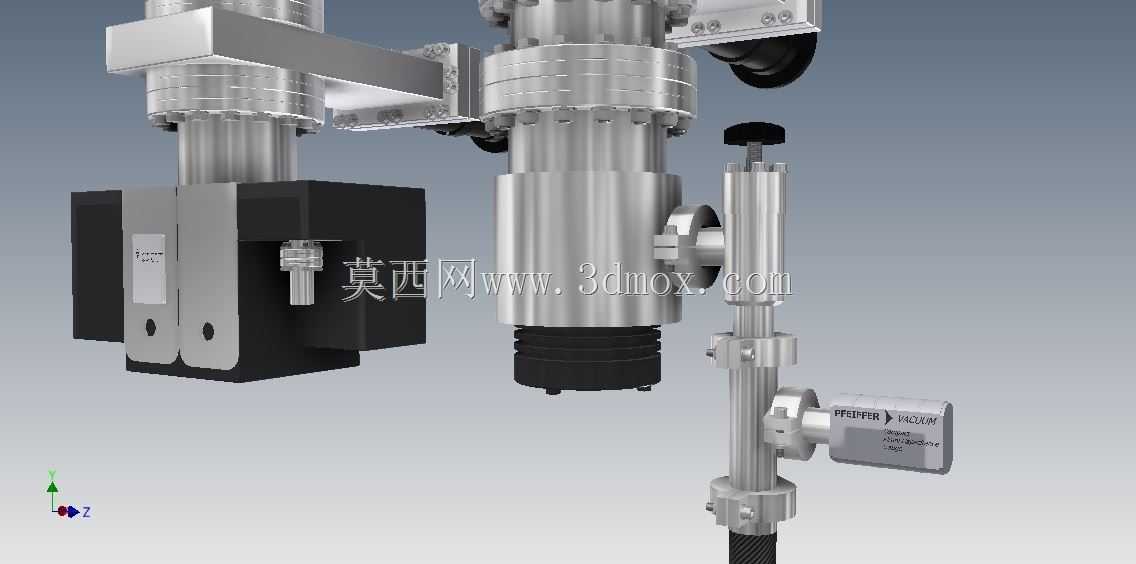

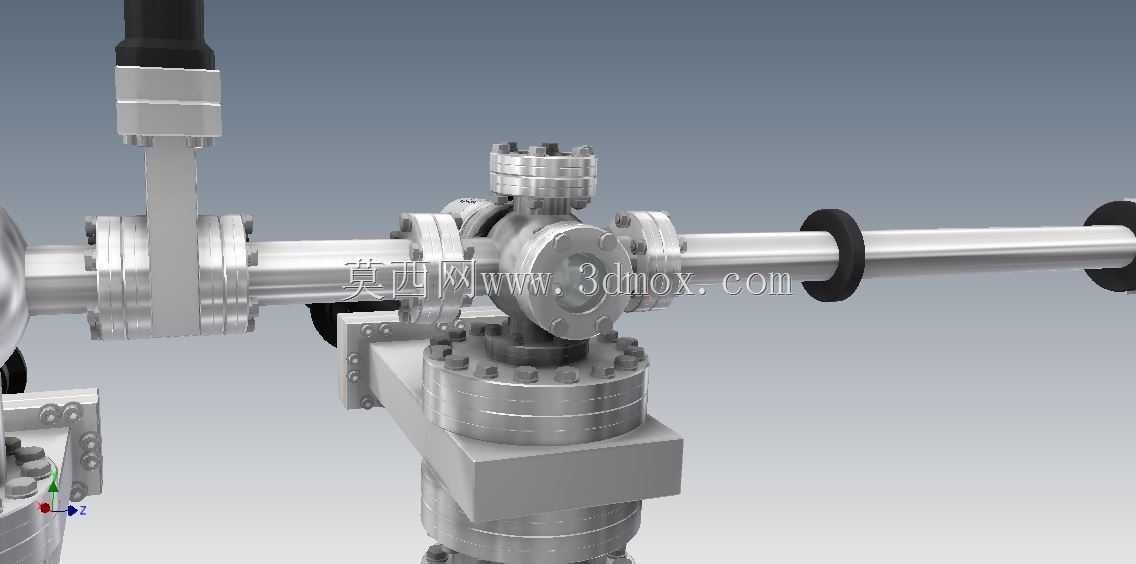

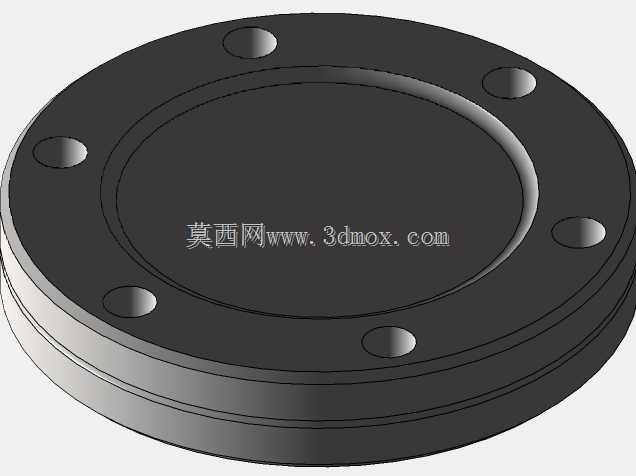

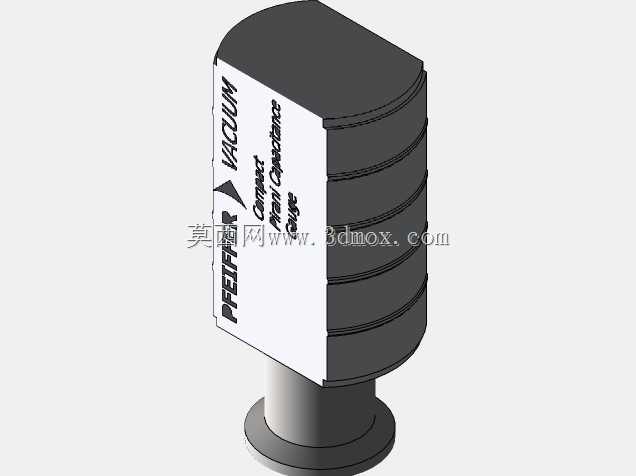

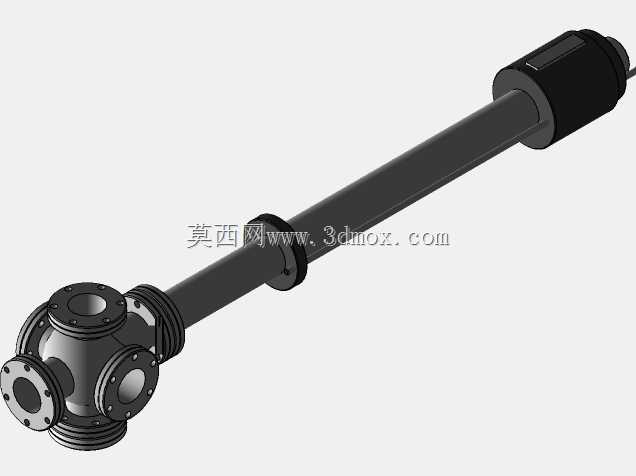

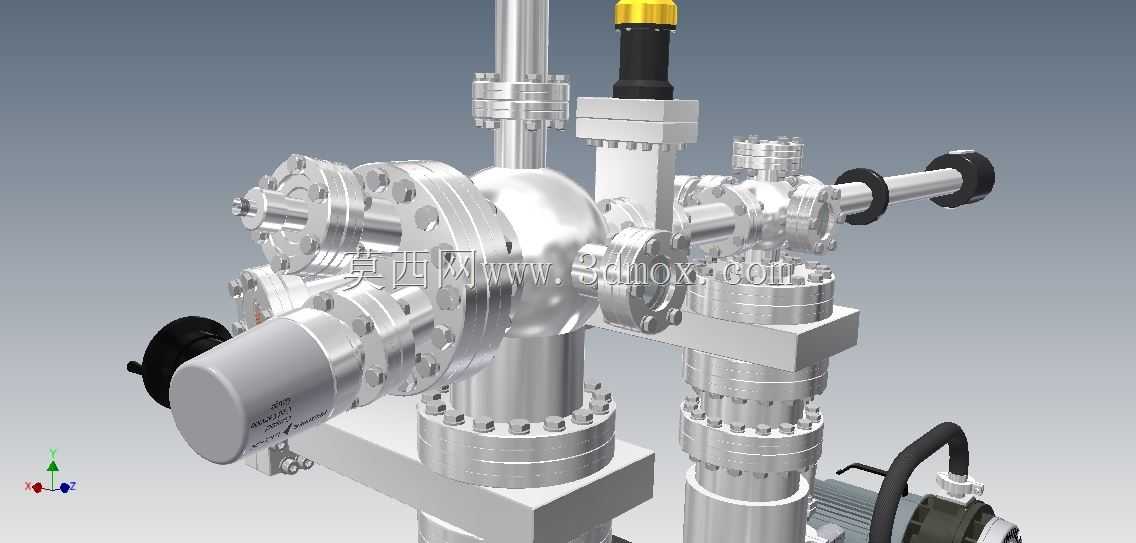

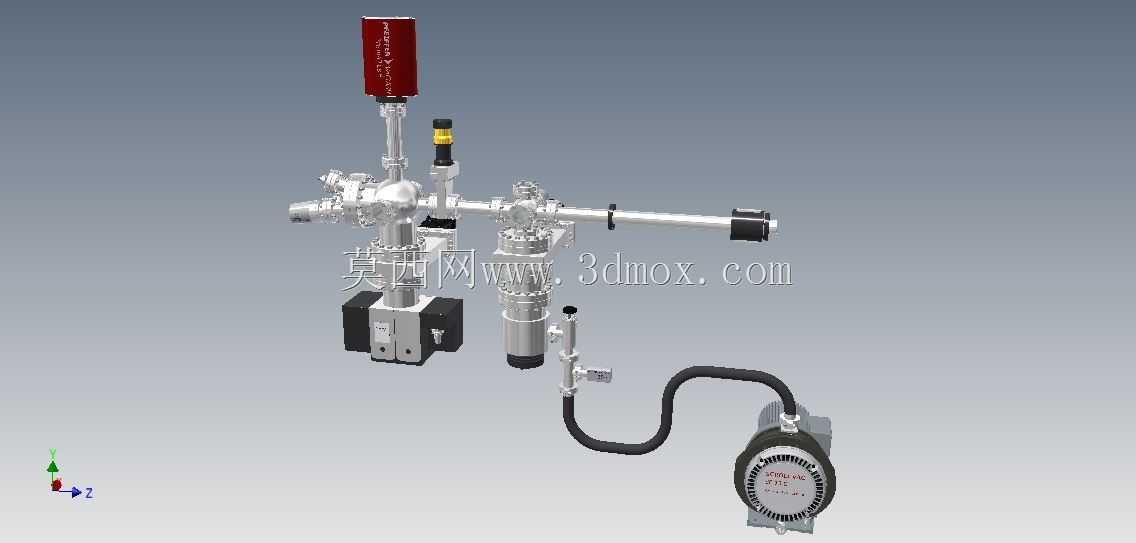

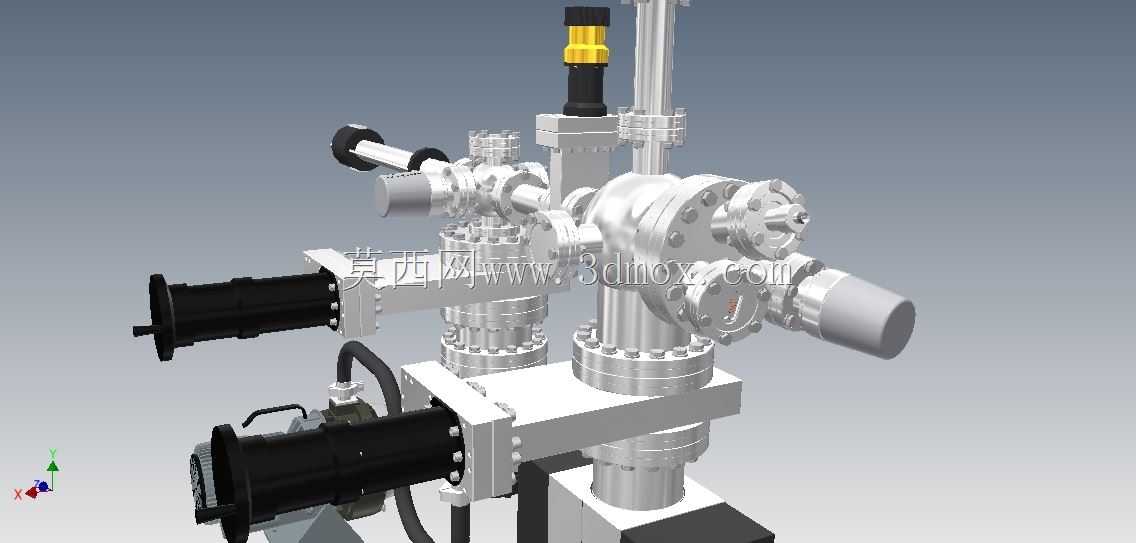

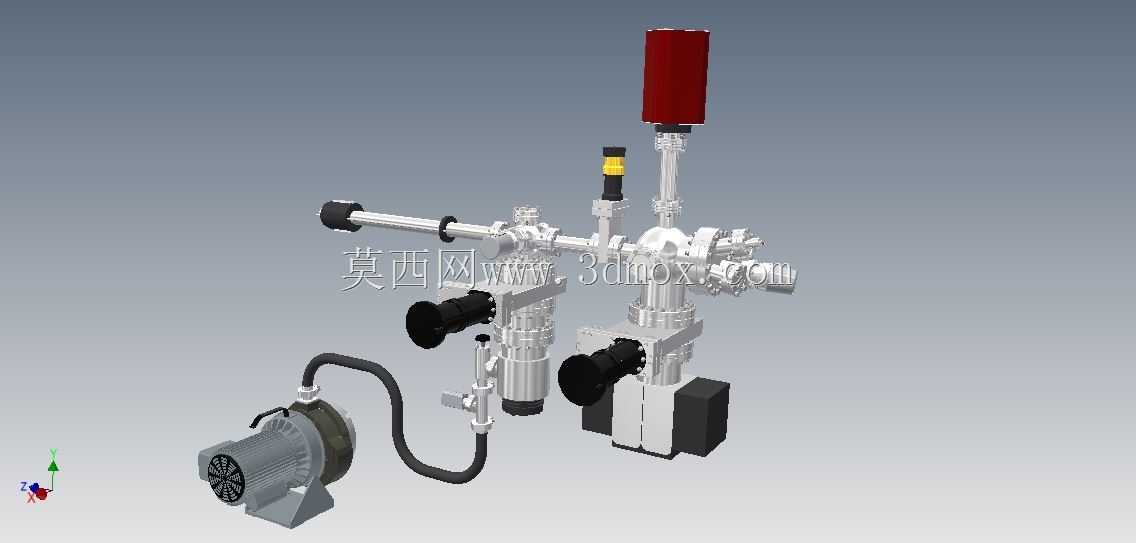

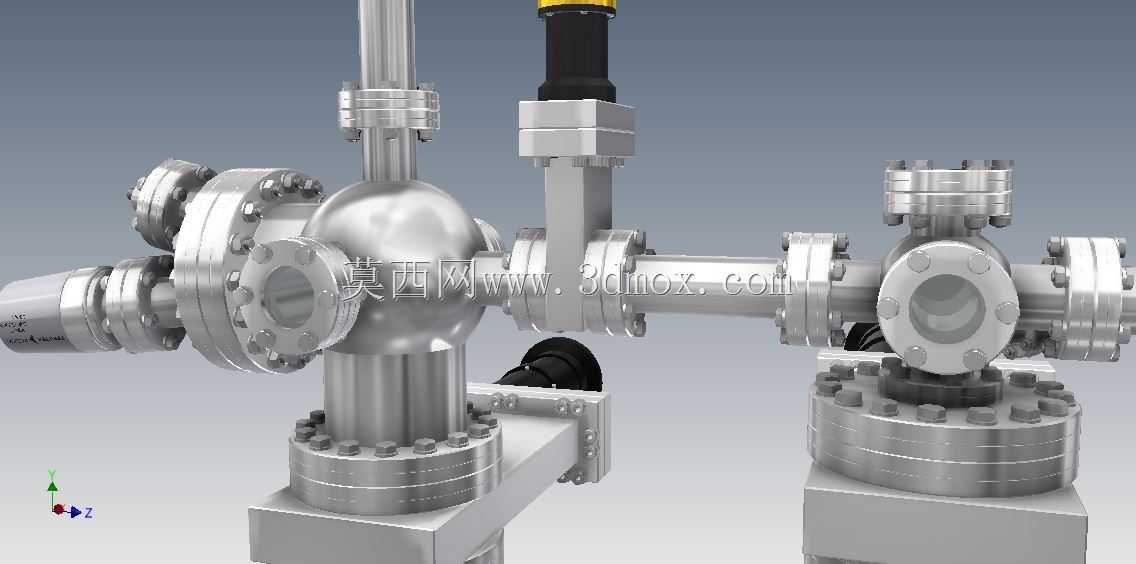

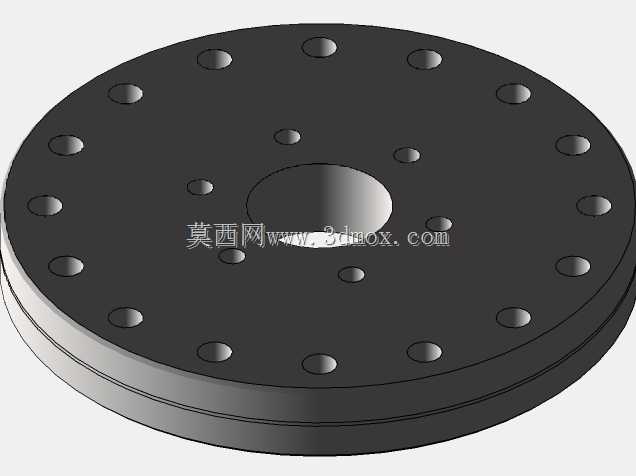

这套集成式真空装置主要面向科研实验室小试真空环境搭建、半导体器件封装前预抽真空、小型真空热处理工艺配套、电子束焊接辅助真空获得等场景，可独立完成从常压到高真空区间的抽气作业，也可作为大型真空系统的前级预抽单元使用，适配需要洁净无油真空环境的作业需求，避免油污对真空腔体内加工或实验样品造成污染。整套装置以涡旋干泵作为前级抽气动力源，搭配金属密封管路、高真空挡板阀、微调放气阀、真空测量规管以及多通路真空腔体集成，各功能部件沿水平与垂直方向分层排布，垂直方向预留真空测量与规管安装位，水平方向设置多组标准法兰接口，可直接对接不同规格的实验腔体或工艺管路，无需额外加工转接结构。设计过程中优先考虑管路流导优化，所有连接管路采用大通径薄壁不锈钢管设计，弯头位置采用大曲率圆弧过渡，减少气阻对抽速的损耗，阀组布局遵循操作便利性原则，常用的通断阀布置在操作人员站立可及的高度范围，微调阀与放气阀靠近观察侧布置，方便实时调节真空度变化。涡旋干泵通过柔性金属波纹管与主真空管路连接，可有效隔绝泵体运行产生的振动传递到上方真空腔体，避免振动影响腔体内精密实验或加工工序的精度，波纹管两端采用快卸法兰连接，后期维护时可快速拆卸更换泵体或密封件。整套装置的安装边界充分考虑小型实验室或生产工位的空间限制，底部干泵位置设置独立支撑脚，可直接放置在标准工业工作台面，上方管路与腔体通过支架固定，整体横向延伸长度适配常规工作台深度，垂直方向最高处预留测量规管的安装与接线空间，侧面管路接口预留足够的扳手操作空间，安装时无需额外改造工位布局。各法兰接口均采用标准真空法兰尺寸，可直接匹配行业通用的真空密封件与外接设备，阀件的操作手柄朝向统一朝向操作侧，避免操作时出现干涉，真空测量规管的接线端朝向外侧，方便接线与后期校准作业，整套结构兼顾抽气效率、操作便利性与安装适配性，可快速部署投入使用。
