斯科奇轭式直线运动转换机构

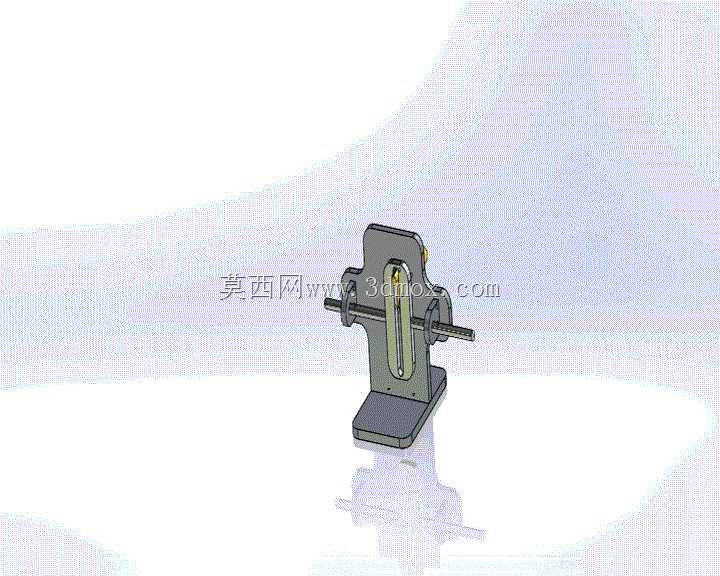

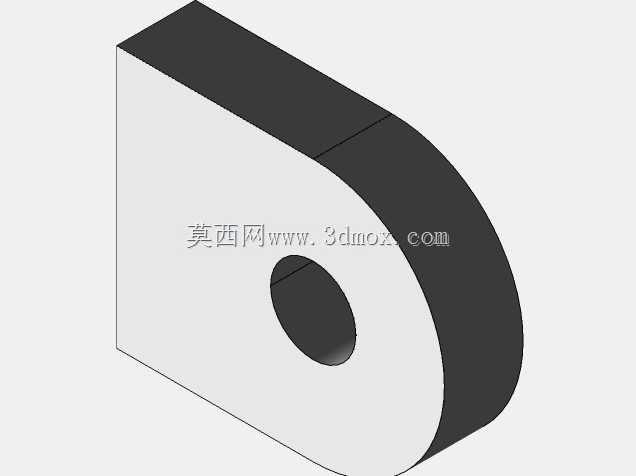

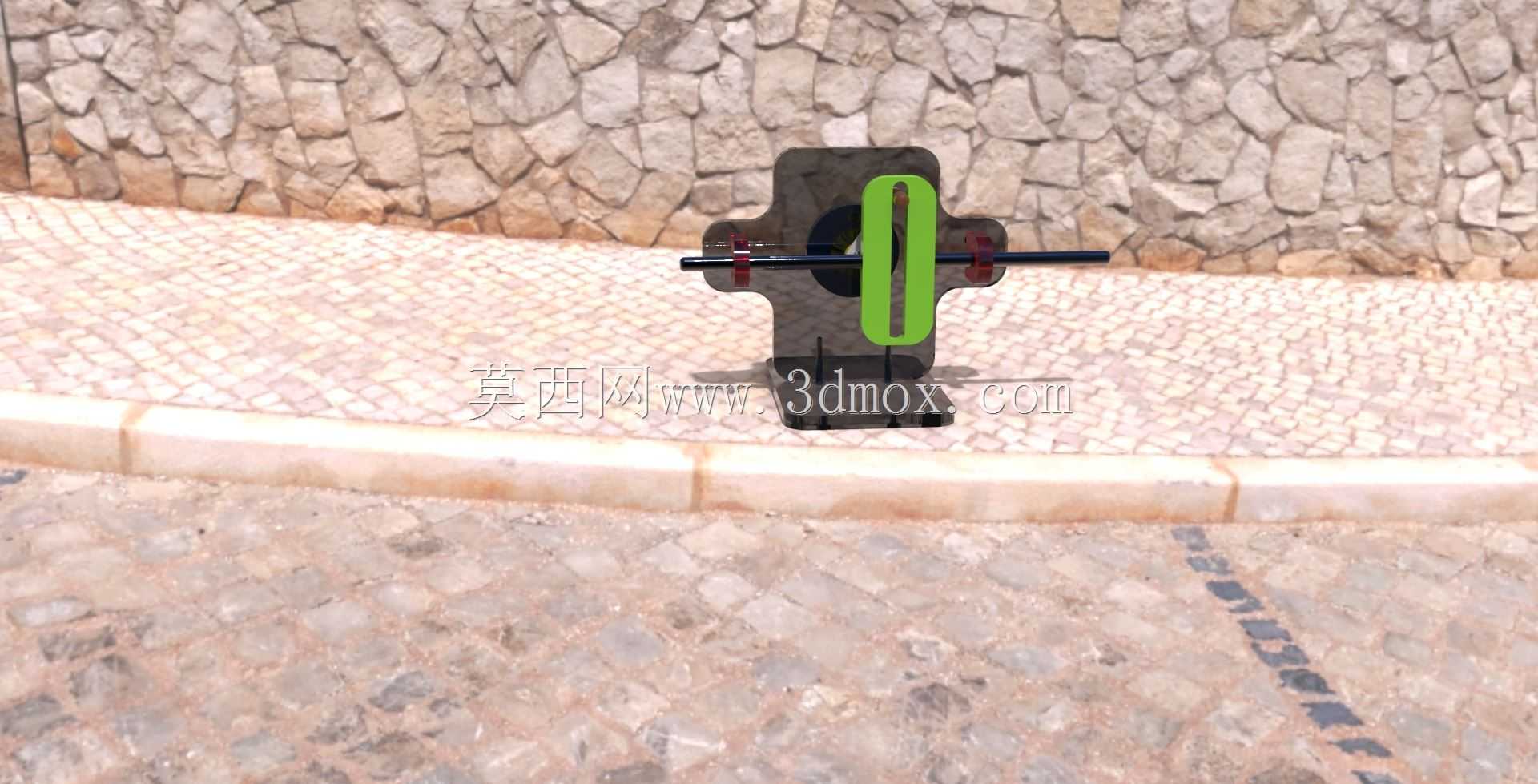

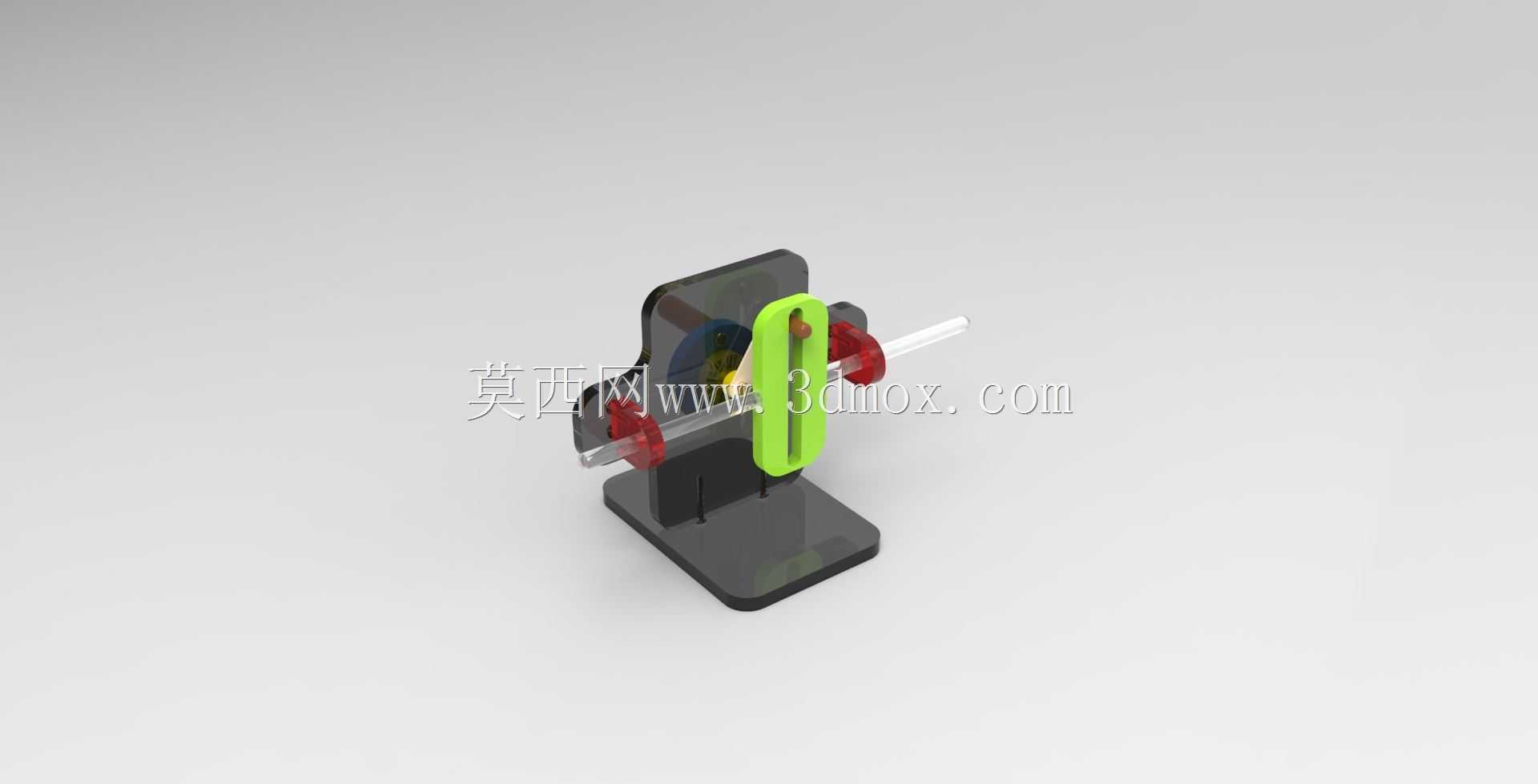

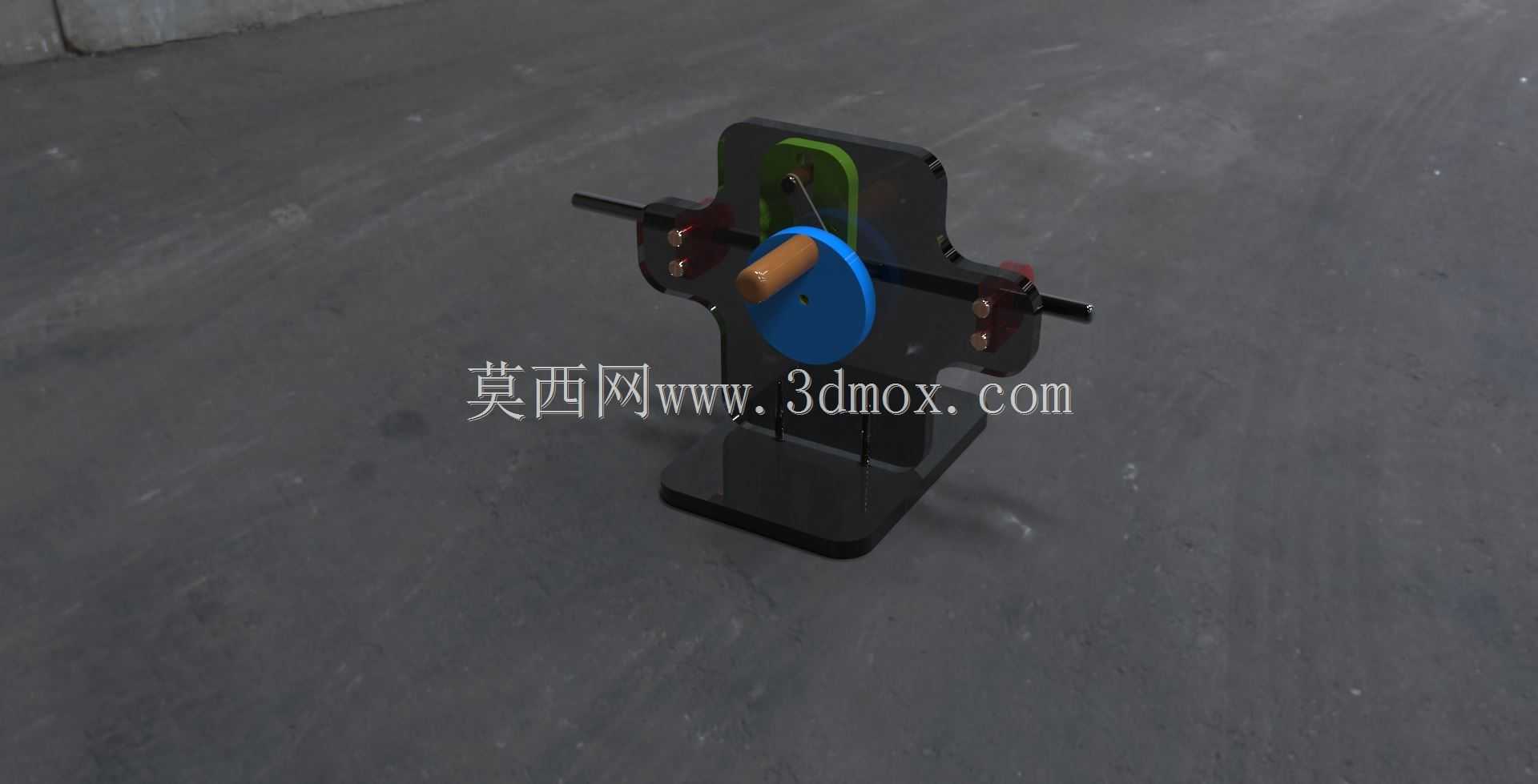

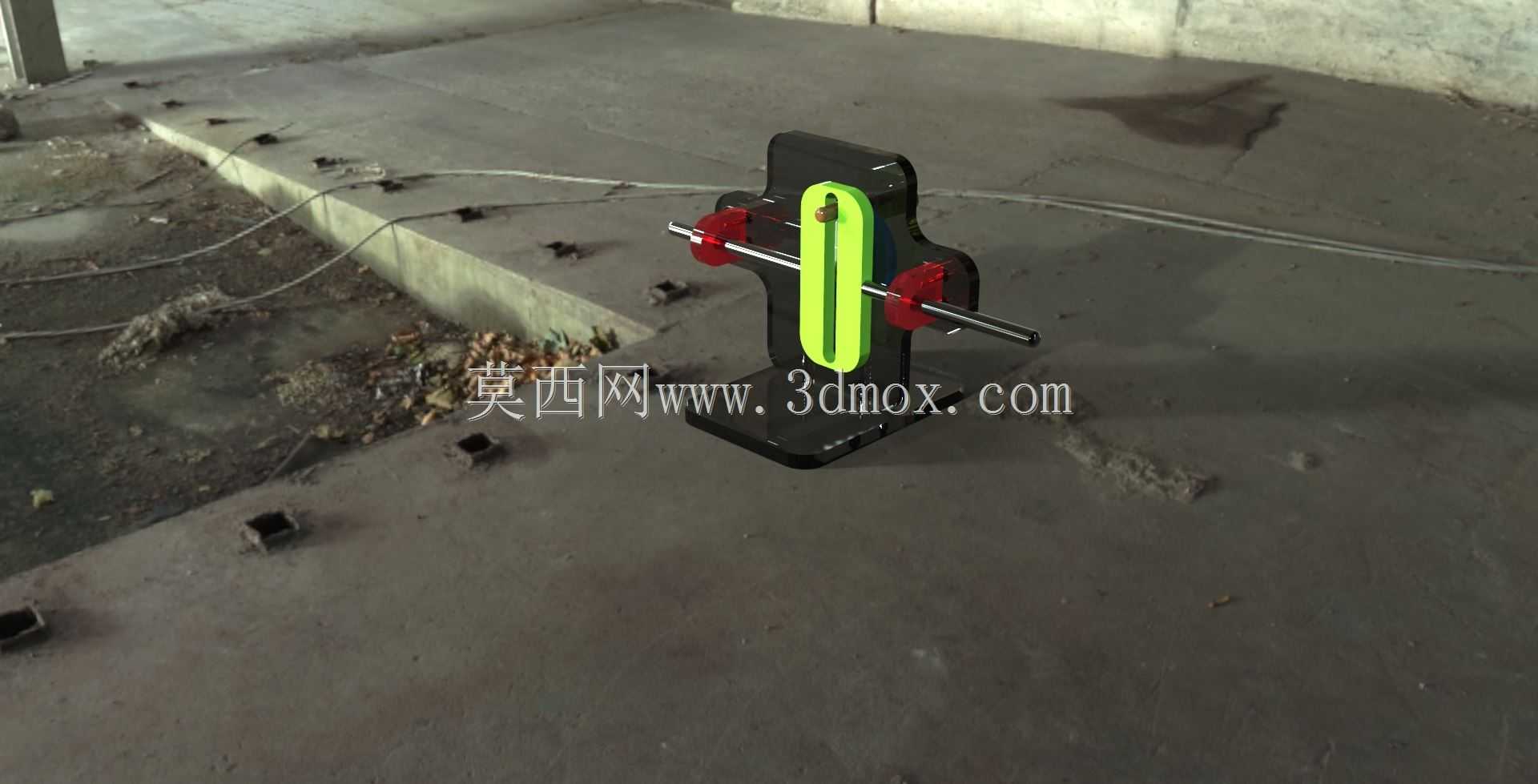

斯科奇轭机构是机械传动领域经典的运动转换构件，核心作用是将旋转运动与直线往复运动实现精准的无侧隙转换，广泛应用在各类需要稳定往复直线输出的工业场景中，常见于小型冲压设备的进给驱动、计量泵的柱塞传动、纺织机械的导纱往复机构、包装生产线的推料执行单元，也可作为教学演示教具直观展示运动转换原理，帮助初学者理解曲柄类传动的运动特性。该机构整体采用立式安装布局，底部为带安装孔的矩形基座，可通过螺栓直接固定在设备安装台面或机架立板上，基座上方垂直设置带纵向通槽的导向立架，立架槽内配置可沿槽体上下滑动的十字滑块，滑块中部开设横向贯通的销轴孔，横向贯穿的传动转轴穿过滑块销轴孔，转轴一端连接外部旋转动力输入源，转轴上与滑块配合的轴段为偏心轴颈结构，当转轴旋转时，偏心轴颈会在滑块的横向孔内转动，同时带动滑块沿立架的纵向导向槽做严格的直线往复运动，输出端可直接连接执行杆件完成指定的往复动作。设计过程中重点考量了运动的平稳性与传动精度，导向立架的通槽两侧设置了加宽的导向贴合面，降低滑块滑动时的单位面积压强，减少长期运行的磨损量，滑块与偏心轴颈的配合处预留了润滑脂存储间隙，可在装配时填充润滑脂降低转动摩擦阻力，基座的安装孔采用长圆孔设计，允许安装时进行小范围的位置调整，补偿机架加工带来的装配误差。整体结构紧凑，立式布局占用的横向安装空间较小，纵向运动行程由偏心轴颈的偏心距决定，可根据实际使用需求调整偏心距参数适配不同的行程要求，传动过程中无急回特性，输出的直线运动速度均匀，运动过程中冲击载荷小，适合中低速、中低负载的连续往复传动场景，相比传统曲柄滑块机构，该机构的运动轨迹更规整，横向无额外分力，导向部件的受力更均匀，使用寿命更长，维护时仅需定期对滑动配合面和转动配合面补充润滑即可，无需复杂的调校操作。
