蒸汽机用詹姆斯瓦特联动传动结构

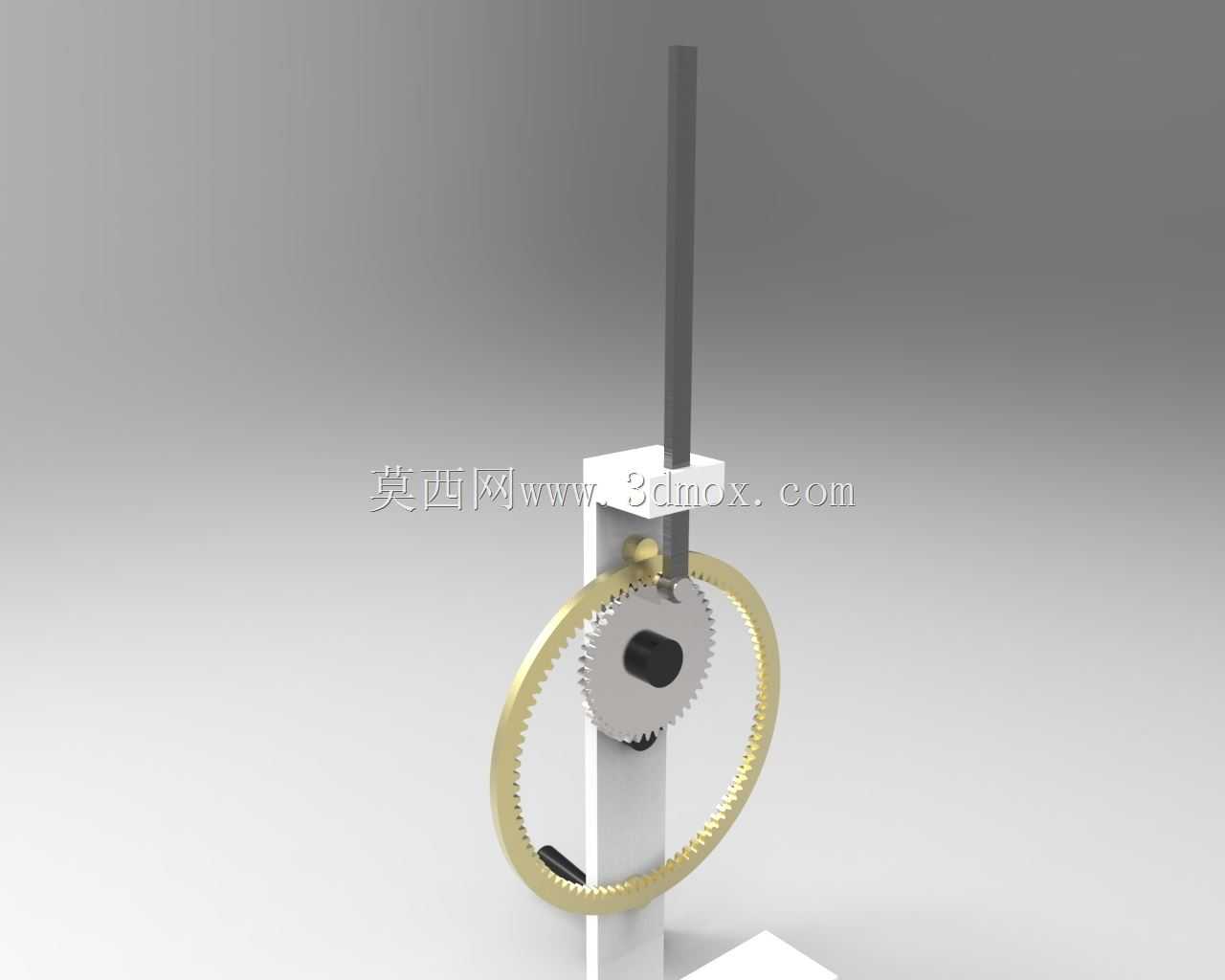

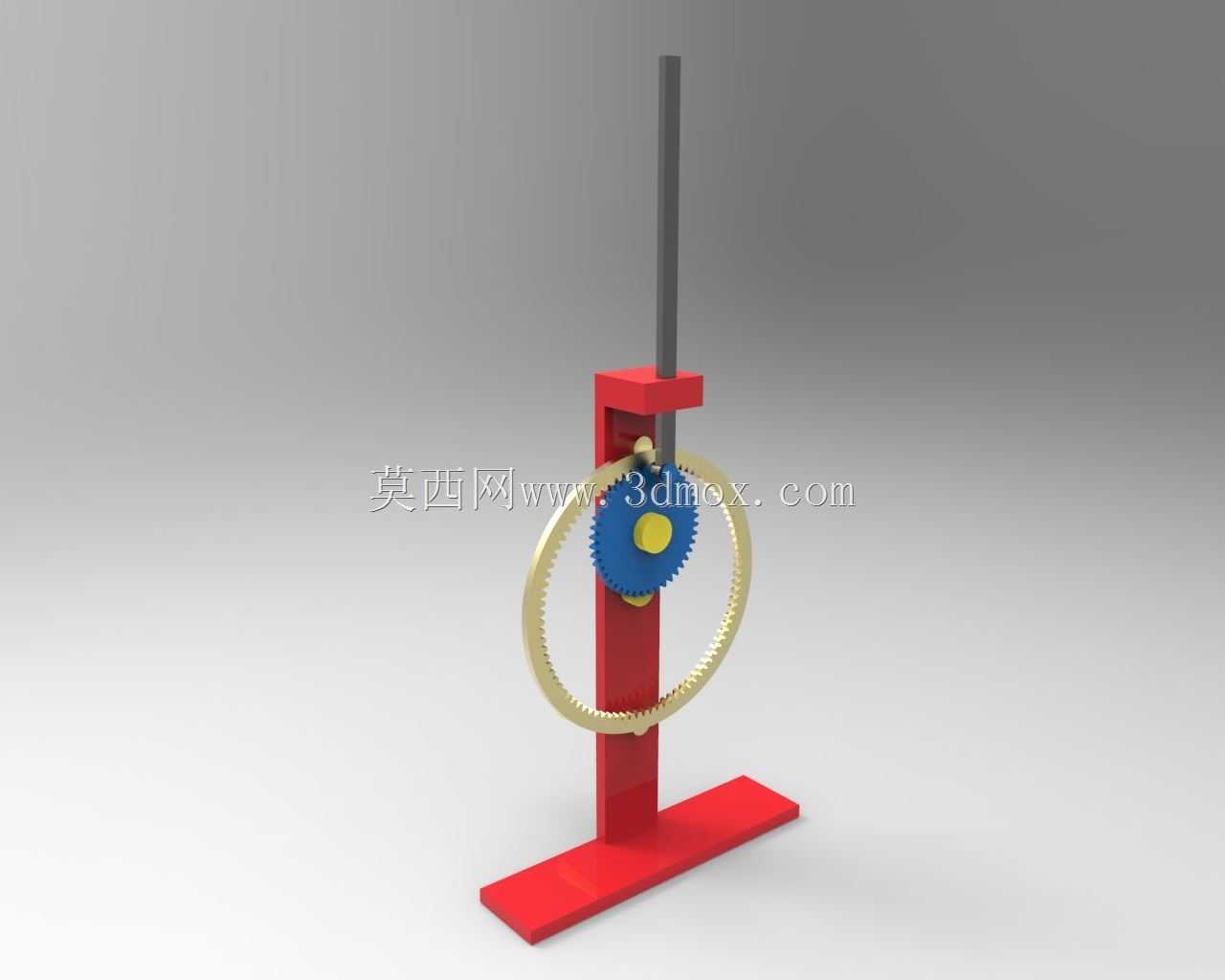

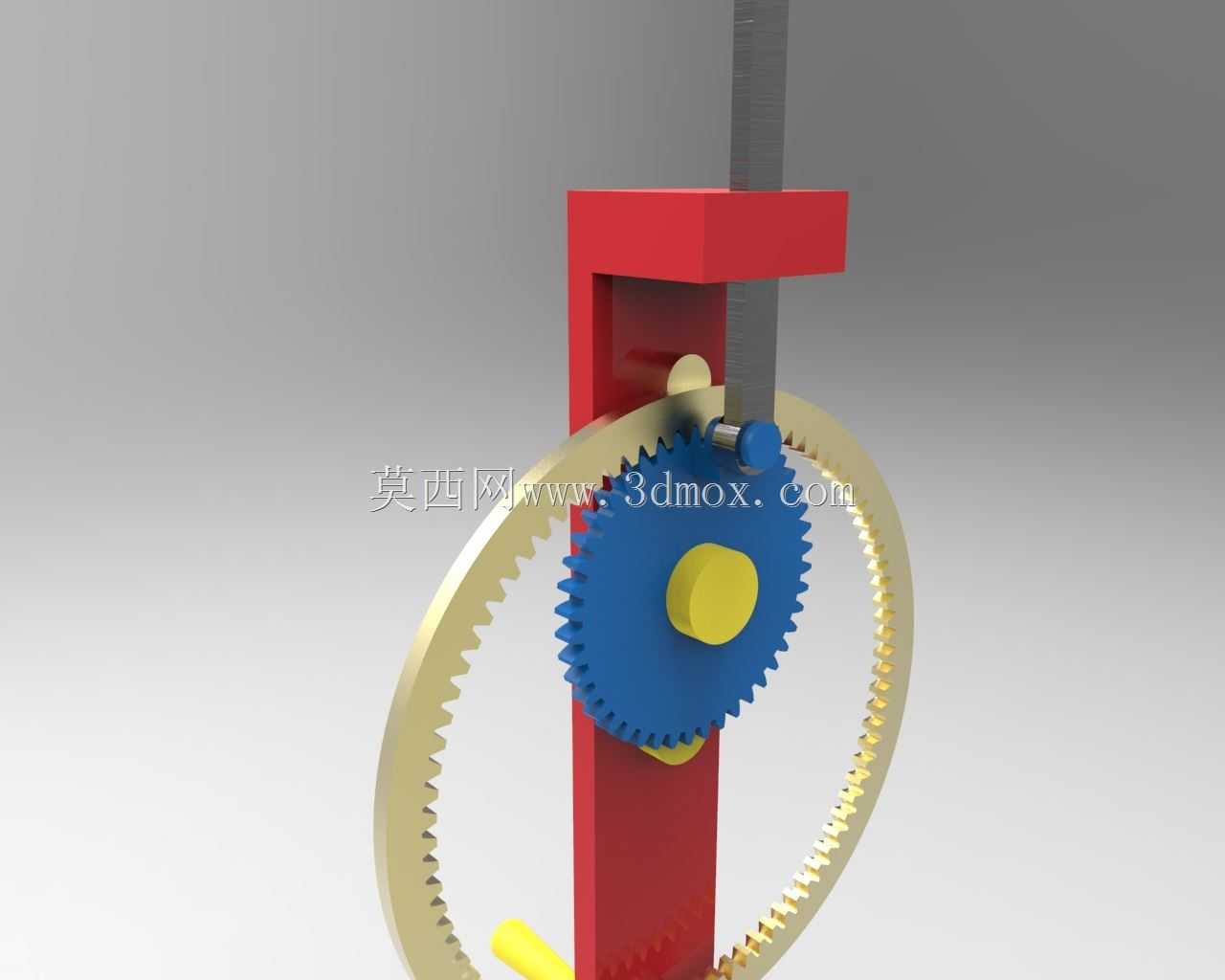

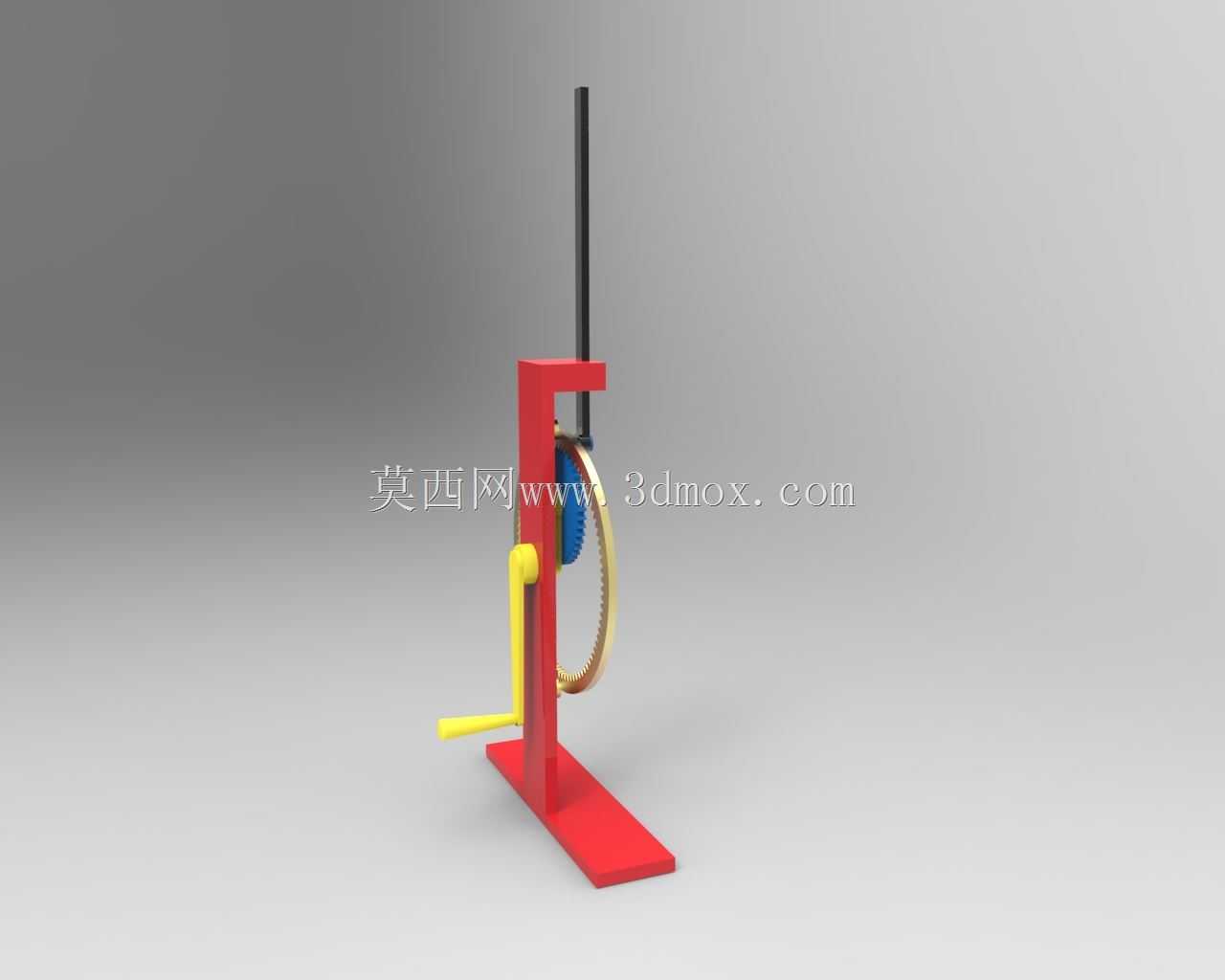

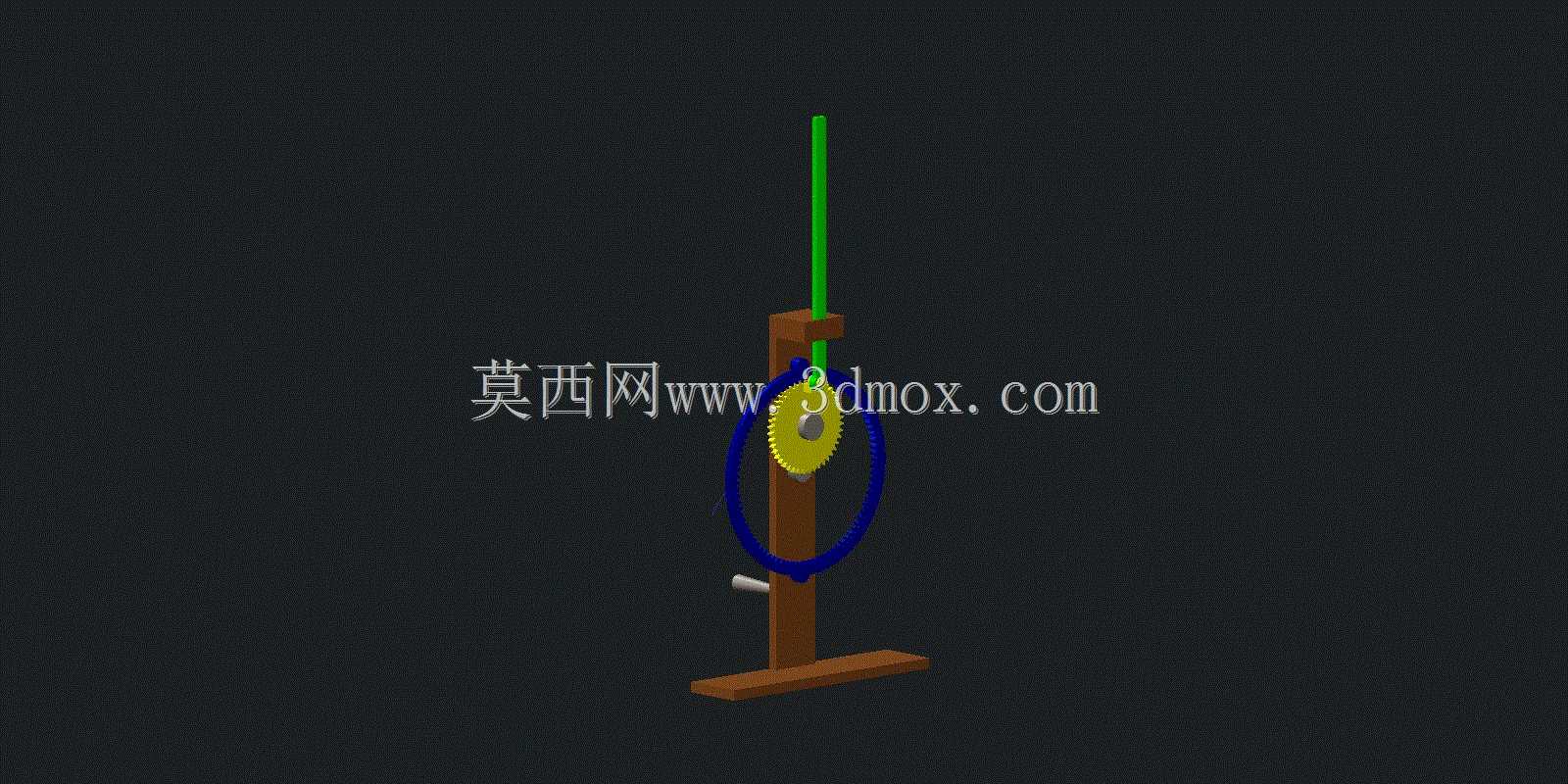

该结构是早期蒸汽机核心动力转换组件，主要应用于固定式工业蒸汽动力场景，承担将蒸汽作用产生的直线往复动力转换为旋转扭矩输出的核心功能，是工业革命时期蒸汽动力设备实现动力输出的关键传动单元，可适配小型工厂动力输出、教学演示教具复刻、早期工业机械原理研究等多个场景。从功能特性来看，该结构通过立式支架作为承载基体，底部设置水平安装底座，可通过螺栓紧固在设备安装平台上，整体安装边界紧凑，垂直方向延伸的导杆限定了动力输入的直线运动轨迹，避免往复动作出现偏载卡滞；环形飞轮构件与齿轮构件同轴装配，既可以储存旋转过程中的转动惯量，保障动力输出的平顺性，抵消往复动作带来的转速波动，又通过齿轮啮合传递扭矩，将导杆的上下直线位移精准转换为飞轮的连续旋转运动，侧方设置的操作手柄可用于初始状态的手动盘车，方便设备启动阶段的动力介入调试。设计思路上，该结构完全遵循早期瓦特蒸汽机的动力转换逻辑，优先保障运动转换的可靠性，采用立式布局尽可能压缩水平方向的安装占用空间，所有运动副均做了简化的限位设计，导杆与支架上部的导向孔采用间隙配合，既保证上下滑动的顺畅度，又能约束导杆的横向晃动；齿轮与飞轮的同轴装配设计减少了中间传动环节的动力损耗，支架采用立式单柱支撑结构，在满足结构强度要求的前提下尽可能减少耗材，符合早期工业设备轻量化、易加工的设计需求。外形尺寸方面，该结构整体高度适配小型蒸汽机的动力舱布局，底座长宽尺寸可满足常规安装平台的固定要求，飞轮的旋转半径经过合理核算，转动过程中不会与支架、导杆等固定构件发生运动干涉，导杆的有效行程匹配蒸汽活塞的做功行程，可完整承接活塞传递的往复推力，保障动力转换过程无行程浪费。实际应用中，该结构可直接作为小型蒸汽机演示模型的核心传动组件，也可作为机械原理教学的具象化展示载体，帮助学习者直观理解直线运动转旋转运动的机械实现逻辑，其结构简单、传动可靠的特性，也可为现代往复式动力设备的传动结构设计提供经典参考。
