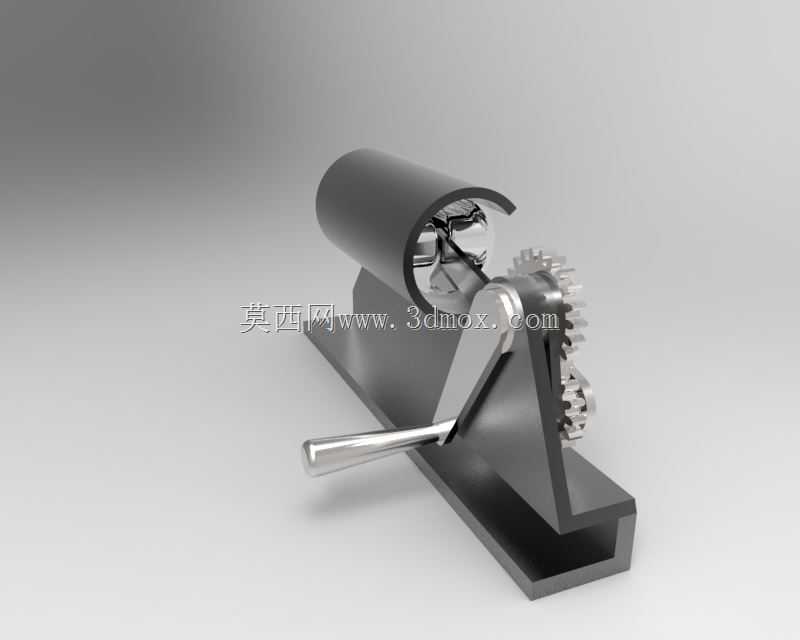

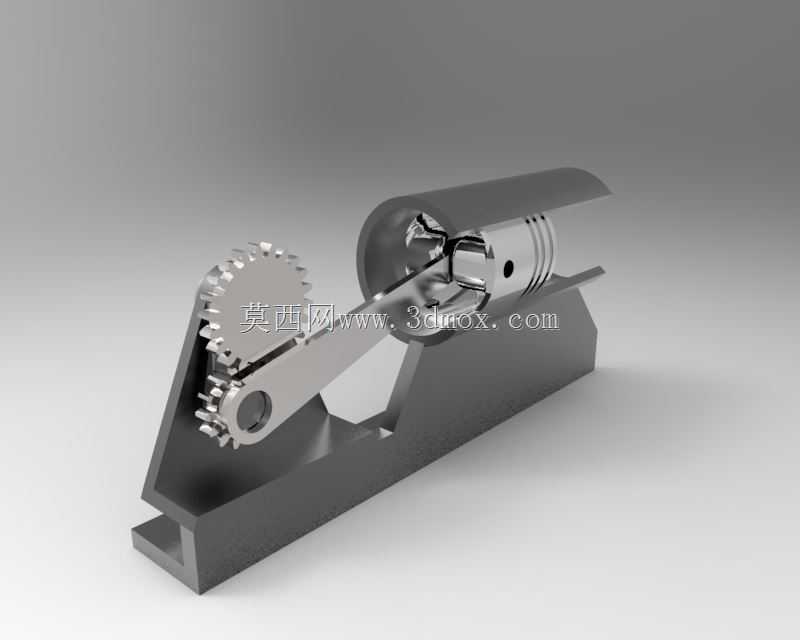

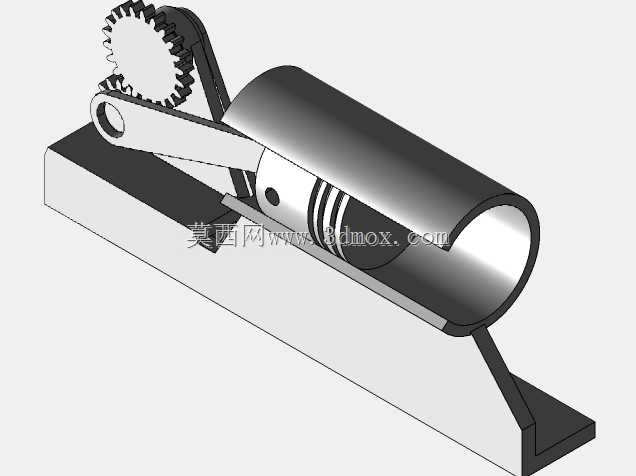

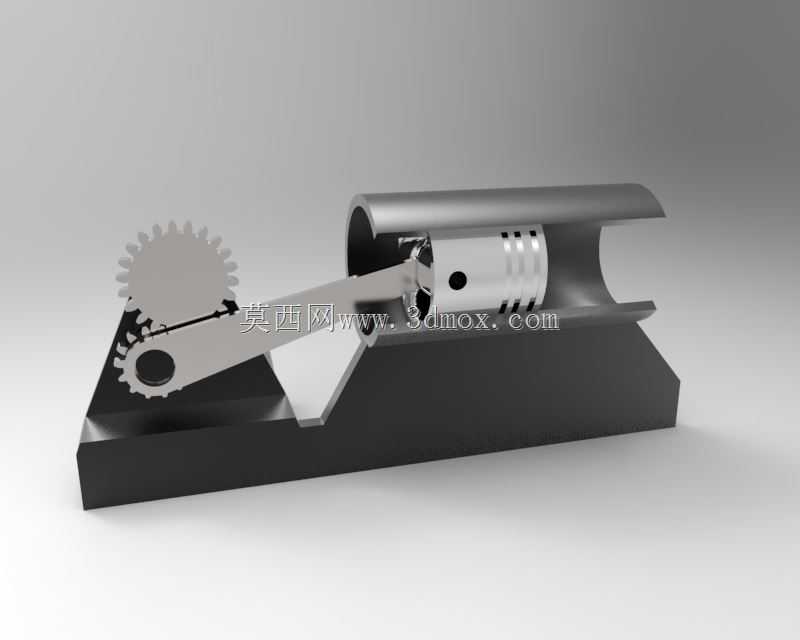

行星齿轮曲柄联动机构演示装置

该行星齿轮曲柄机构是机械传动领域典型的运动转换演示与功能实现结构，主要应用于教学演示教具、小型动力传动单元、精密往复运动执行模块等场景，能够直观展示旋转运动与直线往复运动的转换逻辑，也可作为小型内燃机原理演示、自动化设备往复进给机构的核心结构参考。从实际用途来看，这套机构可将齿轮组的连续旋转输入，通过曲柄连杆结构转化为活塞部件的直线往复输出，完整复现曲柄滑块类传动的运动全过程，既可以用于机械原理课程的具象化教学，帮助学习者理解行星齿轮传动比特性、曲柄连杆死点位置、运动干涉规避等核心知识点，也可经过参数适配后嵌入小型冲压设备、计量泵、往复式执行器等工业产品中，实现稳定的动力传递与运动形式转换。在功能特性上，这套机构采用行星齿轮组作为动力输入级，相比普通定轴齿轮传动具备更小的结构体积与更大的传动比范围，齿轮啮合过程平稳，传动噪音低；曲柄连杆部分采用刚性连接设计，运动传递无滞后，活塞部件与缸体结构的配合间隙经过合理设计，既保证往复运动的顺畅性，也能直观展示运动行程的边界范围；整体底座采用一体化支撑结构，所有运动部件均安装在统一基准面上，保证运行过程中无额外晃动，运动轨迹精准可控。设计思路上，这套结构优先保证运动逻辑的清晰可观察性，将所有传动部件外露展示，没有额外的壳体遮挡，能够让观察者清晰看到齿轮啮合、曲柄转动、连杆摆动、活塞往复的全流程动作；齿轮参数匹配经过运动学仿真验证，保证曲柄转动过程中不存在运动死点卡滞，连杆长度与曲柄回转半径的配比经过优化，活塞往复行程处于合理区间，避免出现连杆与缸体、齿轮组的运动干涉。在外形与安装边界上，整体结构采用卧式布局，底座为带倾斜支撑面的块状结构，长度方向适配小型桌面摆放或设备内嵌安装需求，宽度方向预留了齿轮转动的安全间隙，高度方向以活塞运动的上止点为最高边界，所有突出部件均做了圆弧过渡处理；安装时仅需固定底座的四个边角位置即可完成整机定位，输入轴端预留了外接动力的连接接口，可直接连接手摇柄或小型电机实现动力输入，不需要额外调整部件相对位置即可正常运行，适配多种安装场景的快速部署需求。
