小型桌面台式数控雕刻加工设备结构设计

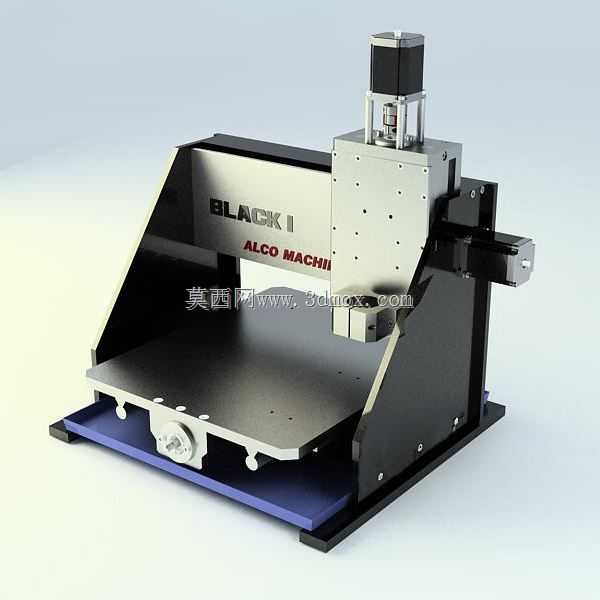

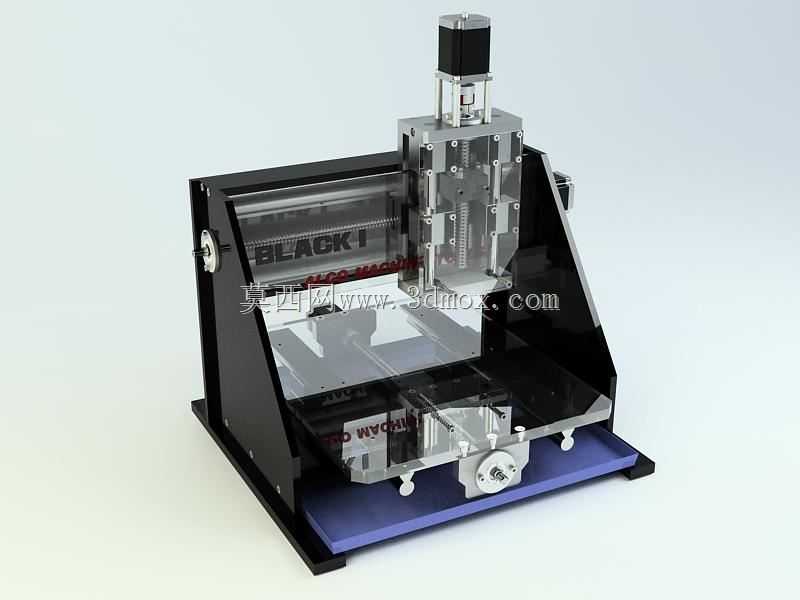

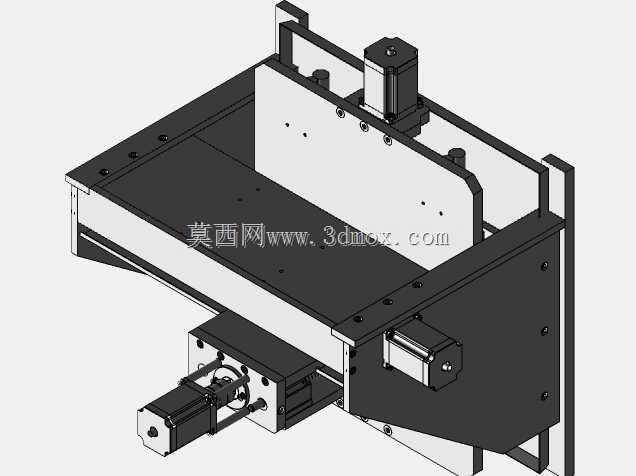

这款小型台式数控加工设备，主要面向个人创客工作室、小型加工工坊、职业院校实训教学、精密零件小批量打样等场景设计，能够在有限的桌面空间内完成软金属、工程塑料、亚克力、木材等多种材质的铣削、雕刻、钻孔、浅槽加工等工序，填补了大型工业机床占地空间大、采购成本高，无法适配小型化、轻量化加工需求的市场空白。设备整体采用龙门式动梁结构设计，将Z轴加工主轴组件集成在可沿X轴横向移动的龙门滑台上，加工工作台沿Y轴纵向进给，这种结构布局能够在紧凑的外形尺寸下最大化有效加工行程，同时保证整体结构的刚性，减少加工过程中的振动偏移，提升加工精度。从结构设计思路来看，设备的底座采用加厚钣金与型材组合的承托结构，底部设置可调支撑脚，能够在不平整的桌面环境下快速调平，保证设备放置的稳定性；Z轴主轴组件采用立式直线导轨导向，搭配精密丝杠传动，搭配顶部的伺服驱动单元，能够实现主轴的高精度上下进给，满足不同深度的加工需求；主轴部分采用高速风冷主轴，能够适配不同直径的加工刀具，满足雕刻、铣削、钻孔等不同工序的转速要求。设备的外壳采用半包围式防护设计，既能够阻挡加工过程中产生的切屑飞溅，提升操作安全性，又预留了足够的操作观察空间，方便操作人员实时查看加工状态；工作台面采用平整的硬质阳极氧化台面，预留了标准T型槽与夹具安装孔位，能够快速适配平口钳、工件吸盘、定制夹具等多种装夹工具，满足不同外形工件的装夹固定需求。在安装边界方面，设备整体占地尺寸适配常规标准工作台的摆放空间，不需要额外做地面基础固定，放置在承重合格的水平桌面即可完成安装调试，外接常规民用供电气源即可投入使用，不需要复杂的工业管线配套；设备的操作侧预留了足够的操作空间，背面与侧面预留了散热与维护间隙，日常维护时只需要打开侧部防护板即可完成导轨润滑、传动件紧固、线路检查等常规保养操作，不需要复杂的专业工具。在功能特性上，设备的三轴传动均采用消隙设计，能够保证往复运动的定位精度，加工过程中运行噪音低，适合在办公、教学等对环境噪音有要求的场景使用；设备的走线全部采用拖链内置防护，避免加工过程中切屑、粉尘磨损线路，提升设备的长期运行可靠性；整体结构采用模块化设计，核心传动组件、驱动单元、主轴部件都采用快装式连接结构，后期如果需要升级部件或者更换损耗件，能够快速完成拆装，降低后期维护成本。这款设备既能够满足个人爱好者的创意制作需求，也能够支撑小型工坊的小批量精密零件加工，同时也适合作为教学实训设备，帮助学员理解数控加工的结构原理与运动逻辑，是一款兼顾实用性、紧凑性与性价比的小型数控加工设备。
