龙门式激光切割数控承载工作台

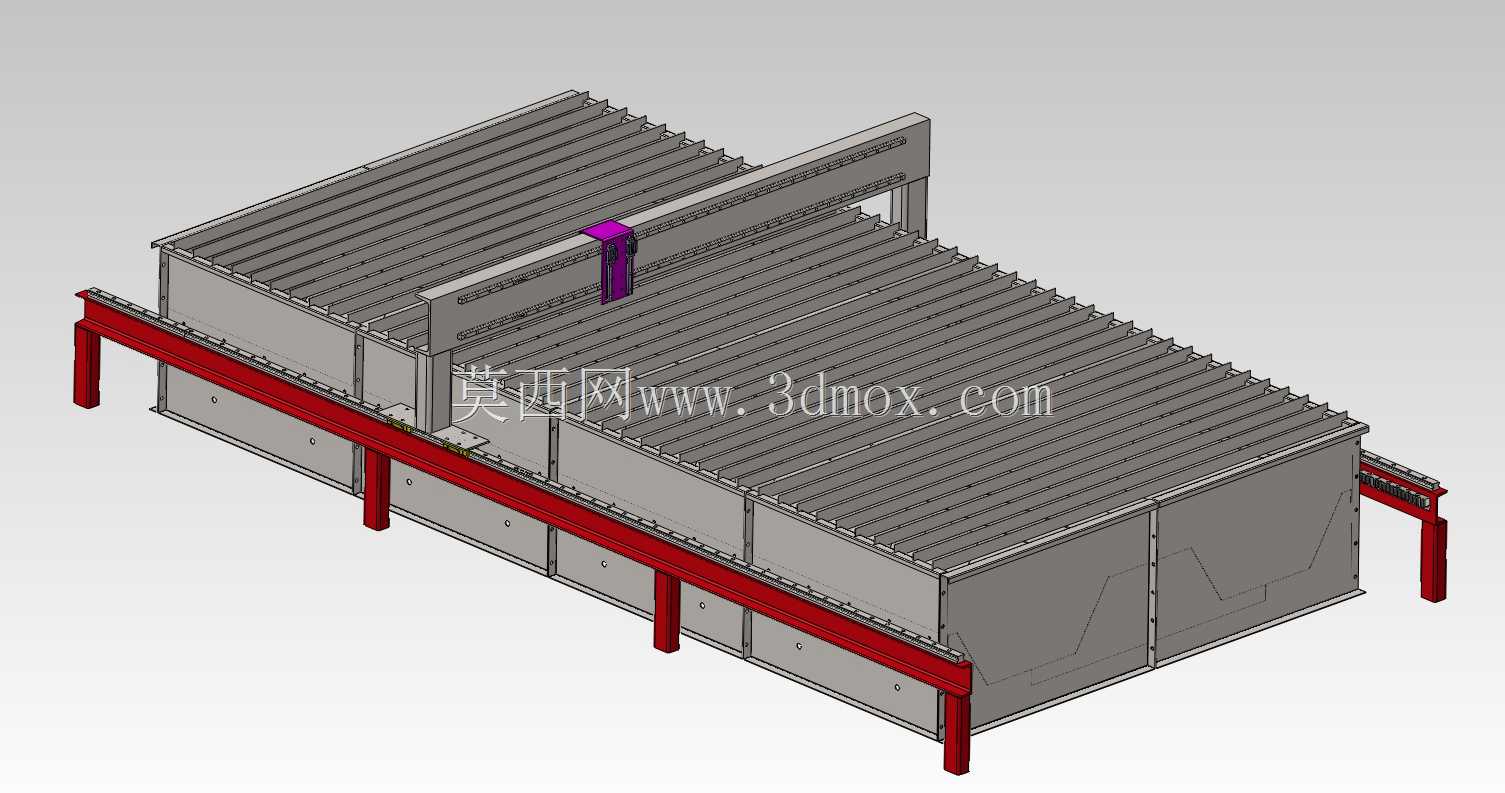

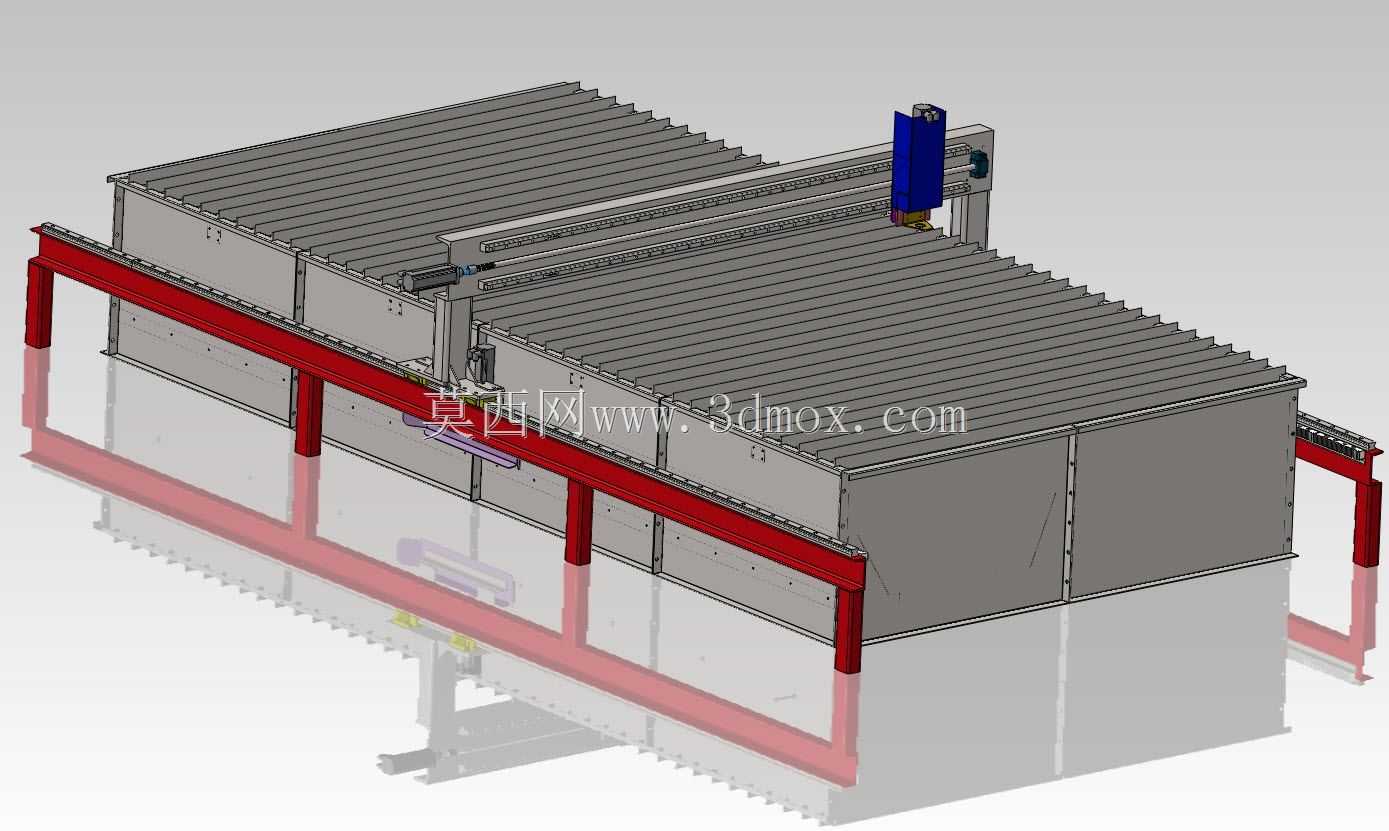

该工作台主要面向金属板材激光切割、等离子切割加工场景，作为板材加工的核心承载基座，适配大尺寸幅面的金属板材下料作业，广泛应用于钣金加工、钢结构预制、五金制品生产等加工环节，为切割作业提供稳定的工件承载与运动导向支撑。设备整体采用龙门跨式布局，两侧设置纵向直线导向导轨，红色的导轨安装座沿工作台长度方向通长布置，为龙门横梁的纵向移动提供高精度的运动基准，保证横梁移动过程中的直线度与运行稳定性，避免长行程移动出现的偏移误差。工作台台面采用栅格状肋条排布设计，栅格间隙可有效排出切割过程中产生的熔渣、烟尘，同时减少台面与待加工板材的接触面积，避免切割过程中激光反射损伤台面，也能减少板材与台面的粘连，方便上下料作业。工作台主体采用箱式围板结构，侧围板设置加强筋结构提升整体刚性，下部设置抽屉式集渣仓，可集中收集切割掉落的熔渣与废料，便于日常清理维护，减少作业现场的杂物堆积。龙门横梁上搭载切割头安装座，可沿横梁做横向移动，配合纵向导轨的运动实现全幅面的切割轨迹覆盖，切割头安装位预留了足够的调节空间，可适配不同功率的激光切割头或等离子割炬安装。设计过程中充分考虑大尺寸板材加工的承载需求，整体框架采用型钢焊接后去应力处理的工艺思路，保证长期重载作业下不会出现结构变形，导轨安装面预留加工余量，可在装配时进行精度校准，保证导轨的平行度与平面度满足高速运动的精度要求。安装边界方面，设备整体沿长度方向延伸，两侧导轨外伸段预留了驱动组件的安装空间，底部支撑腿均匀分布，可直接固定在车间硬化地面上，不需要额外做复杂的地基处理，侧围与车间墙面预留足够的维护通道，方便操作人员进行设备检修与废料清理，整体结构兼顾了刚性、易维护性与加工实用性，可满足中厚金属板材的连续切割加工作业需求。
