台式数控雕刻切割加工设备结构设计

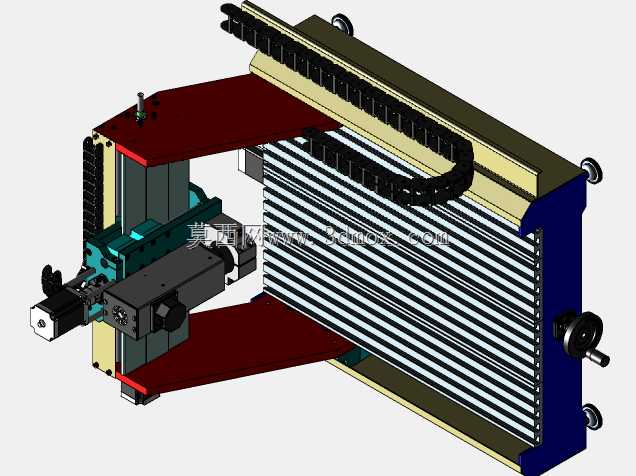

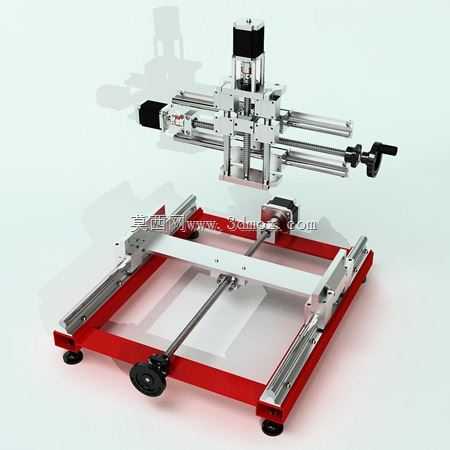

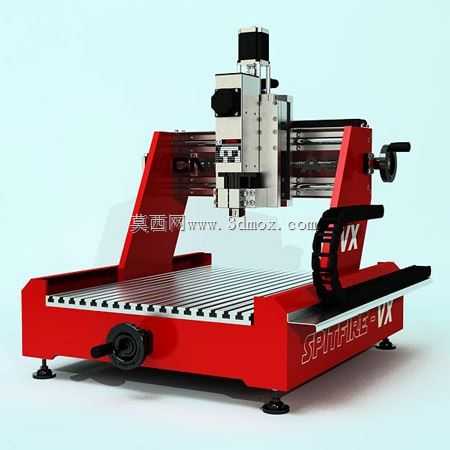

这款台式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、亚克力、木材、PCB板等多种材质的平面雕刻、轮廓切割、浅槽铣削作业，能够满足小批量定制加工、创意作品打样、电子线路板制作、工艺礼品加工等多元使用需求，相比大型工业数控设备占地更小、操作门槛更低，适配桌面化作业的空间使用要求。设备整体采用龙门式动梁结构设计，底部为方形焊接钢制机架作为承载基础，机架底部配置可调式支撑脚，可根据放置地面的平整度调节高度，保证设备运行过程中的整体稳定性，避免加工震颤影响成品精度。X轴方向采用双直线导轨搭配滚珠丝杠的传动组合，两根平行导轨分别布置在机架两侧长边，传动丝杠居中设置，由端部的手轮可实现手动微调进给，也可加装伺服驱动单元实现自动进给控制，有效保障长行程移动的平行度与传动精度。Y轴横梁搭载在X轴的两个滑动座上，同样采用直线导轨加丝杠的传动结构，可沿X轴方向做横向移动，Z轴主轴滑台安装在Y轴的滑动座上，可沿垂直方向做升降运动，主轴安装位适配常规风冷雕刻主轴，可根据加工材质的不同更换对应刀具，实现不同工艺的加工作业。设备的操作端设置在横梁侧方，配置手动操作手轮，方便操作人员在调试、对刀阶段进行手动微调控制，各轴的行程限位位置均预留了传感器安装位，可加装限位开关实现软硬限位双重保护，避免超程移动造成设备结构损坏。设备的外形尺寸为297x420mm，属于桌面级小型加工设备，放置时仅需预留对应尺寸的平整台面即可，安装过程无需额外浇筑地基，放置到位后调整支撑脚水平即可通电调试使用，设备的走线槽均沿机架型材内侧布置，既可以保护线缆不受加工碎屑剐蹭，也能让整体外观更加整洁规整。在设计过程中充分考虑了日常维护的便捷性，导轨、丝杠等传动部件均采用外露易接触的结构，日常清洁、加注润滑脂时无需拆解大量外罩构件，可直接对传动部位进行保养维护，有效降低设备的后期使用维护成本。
