龙门式数控等离子氧燃料板材切割设备

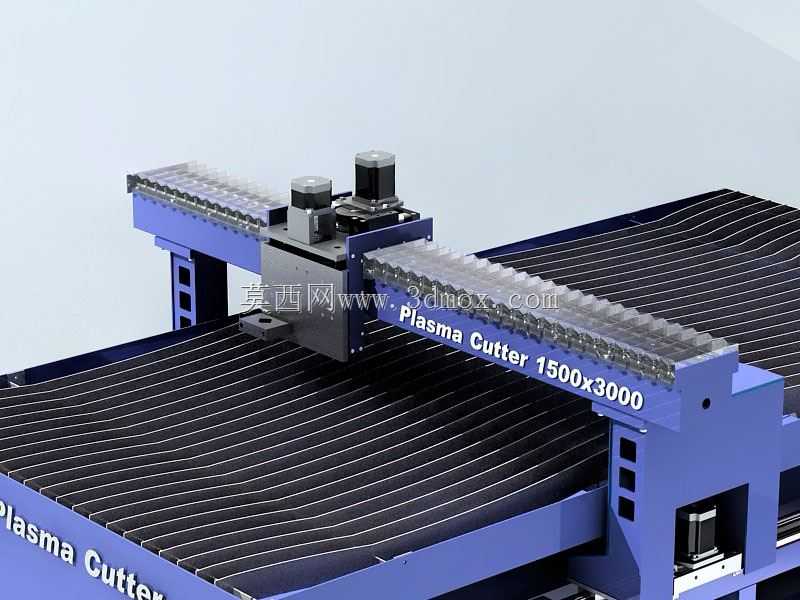

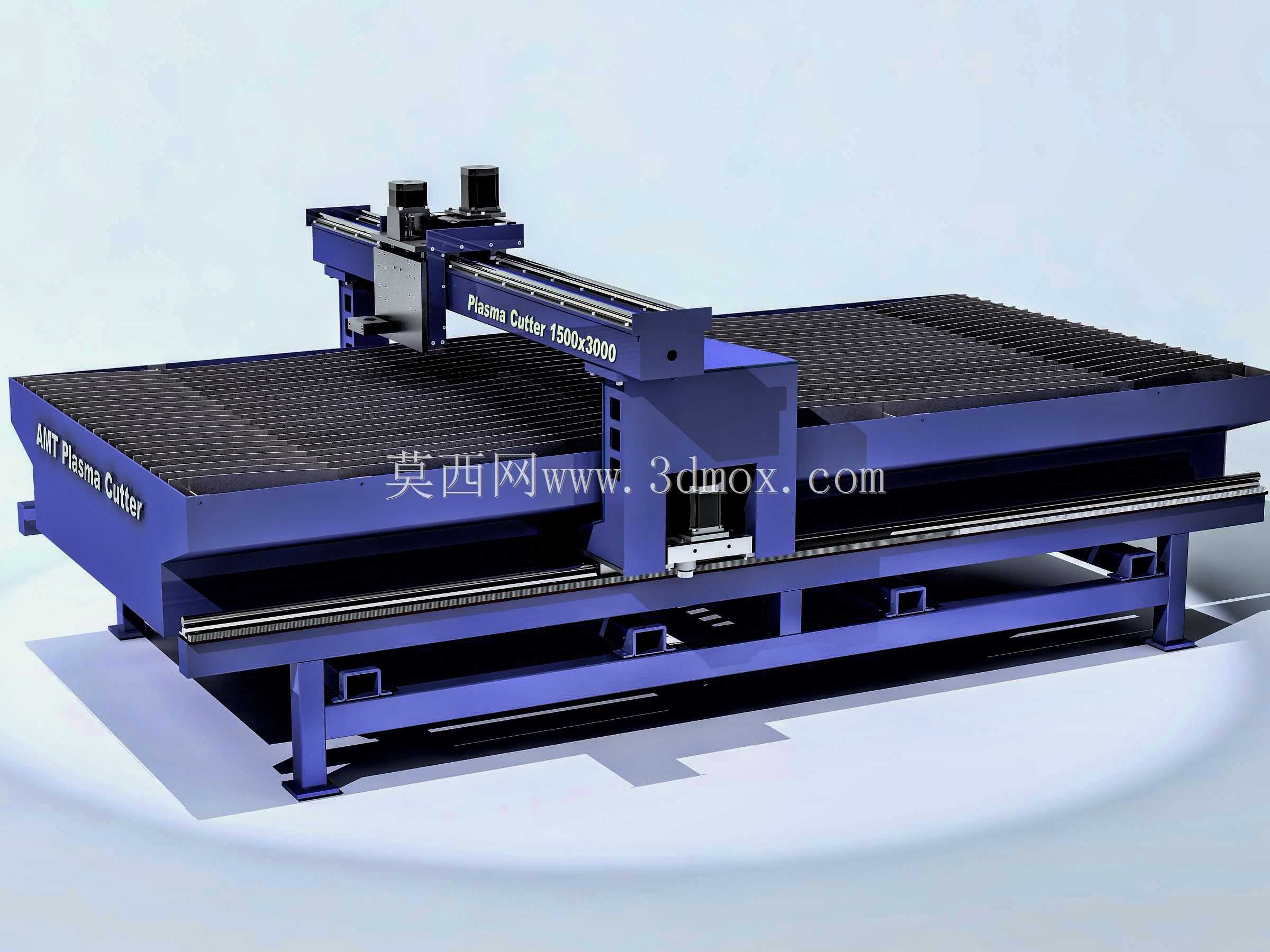

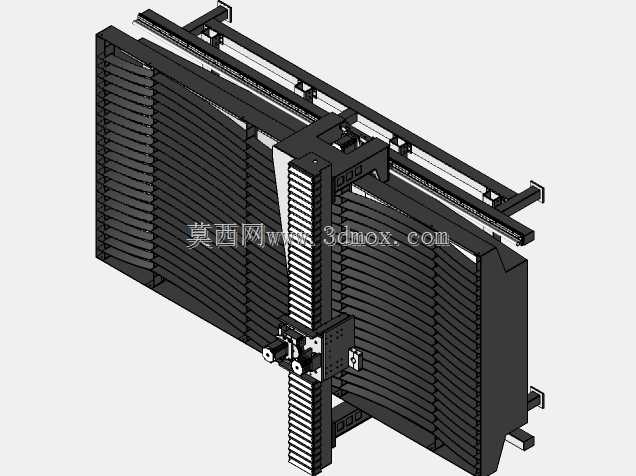

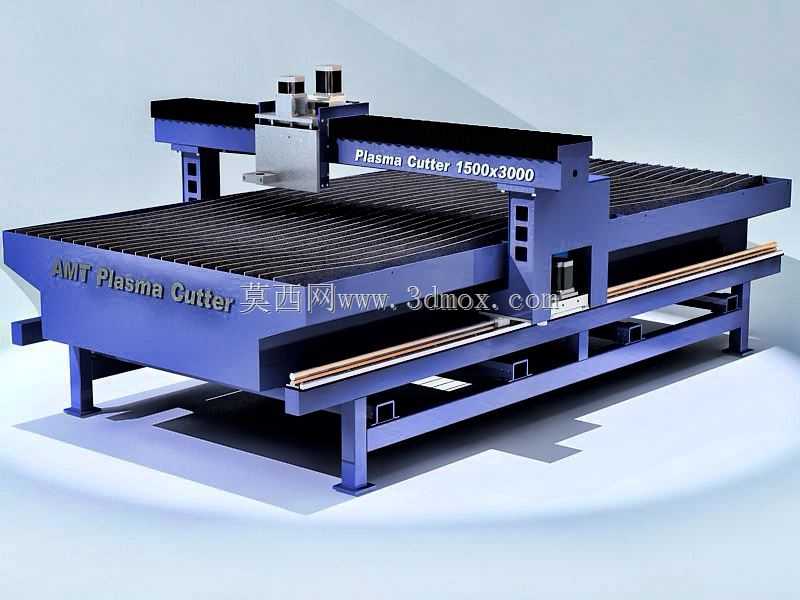

这款切割设备主要面向金属板材加工领域，在钢结构制造、工程机械零部件下料、船舶板材预处理、五金构件批量加工等场景中承担核心下料工序，可替代传统手工切割、半自动切割设备，解决异形板材切割精度不足、坡口一致性差、厚板穿孔效率低的实际生产痛点。设备采用龙门式双驱结构设计，整体床身采用型钢焊接框架结构，经过时效处理消除焊接内应力，避免长期重载运行出现结构形变，保障长行程运动过程中的切割精度稳定性。横向切割横梁搭载独立的等离子切割炬与氧燃料切割炬两套执行机构，可根据加工板材的材质、厚度灵活切换加工模式：针对20mm以内的碳钢、不锈钢、铝合金等薄中厚板材，采用等离子切割模式，切割速度快、热影响区小，板材切边挂渣少，可减少后续打磨工序的工作量；针对更大厚度的碳钢材质板材，可切换氧燃料切割模式，利用燃气与氧气混合燃烧的高温熔化工件金属，配合高压氧流吹除熔渣实现厚板穿透切割，单台设备即可覆盖常规金属加工场景下绝大多数板材的切割需求。设备有效加工幅面为1500mm×3000mm，安装前需预留不小于2200mm×3800mm的平整硬化地面空间，床身底部设置可调式支撑脚，可根据地面平整度微调设备水平度，无需额外制作专用混凝土安装基础，降低车间部署的改造成本。床身上部采用格栅式承料工作台，格栅条采用耐磨合金钢材质制作，可承托大尺寸重型板材，同时切割过程中产生的熔渣可直接通过格栅间隙落入下部集渣槽，便于日常清理维护，格栅条采用分段模块化设计，局部烧损后可单独更换，降低后期运维成本。横向传动采用高精度直线导轨配合齿轮齿条传动结构，纵向驱动采用双侧同步伺服驱动，配合数控系统的运动插补算法，可实现直线、圆弧、任意复杂异形轮廓的自动切割，切割过程中割炬高度可随板材表面起伏自动调整，避免因板材变形导致割炬碰撞或切割高度不一致的问题，保障整板切割质量的一致性。设备两侧的纵向导轨采用全封闭防护结构，可阻挡切割过程中产生的金属粉尘、熔渣飞溅进入传动部件，延长导轨、齿条等核心传动零件的使用寿命，整体结构布局紧凑，操作侧预留足够的上下料空间，可配合车间起重设备完成大尺寸板材的上下料作业，也可对接后续的板材分拣、坡口加工、焊接等工序，适配批量零部件加工的流水线生产需求。
