六角间歇旋转进给机构装置

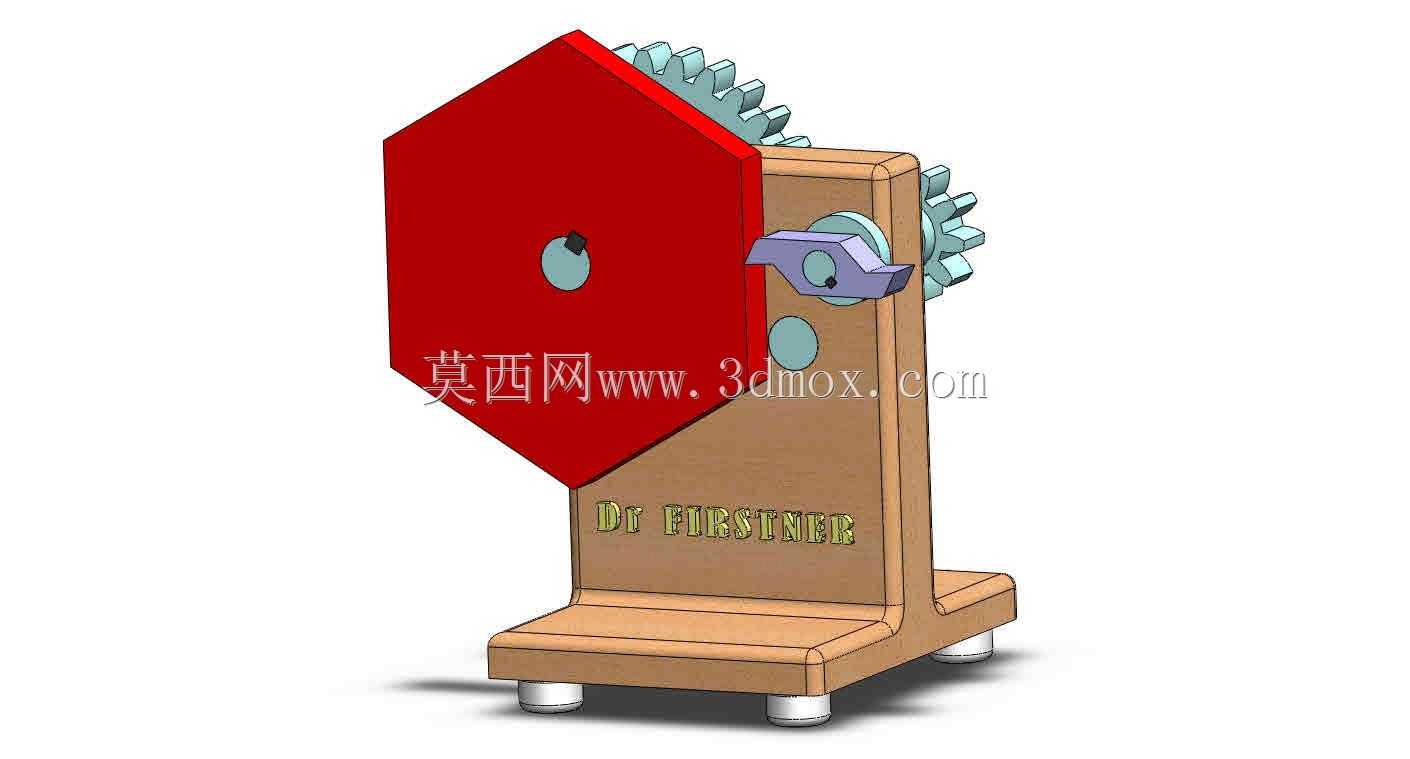

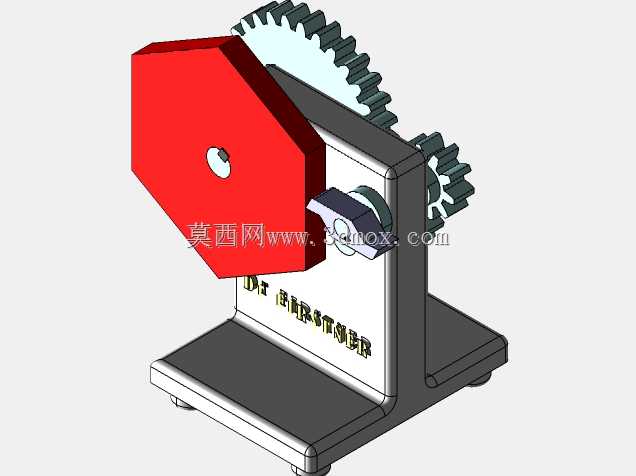

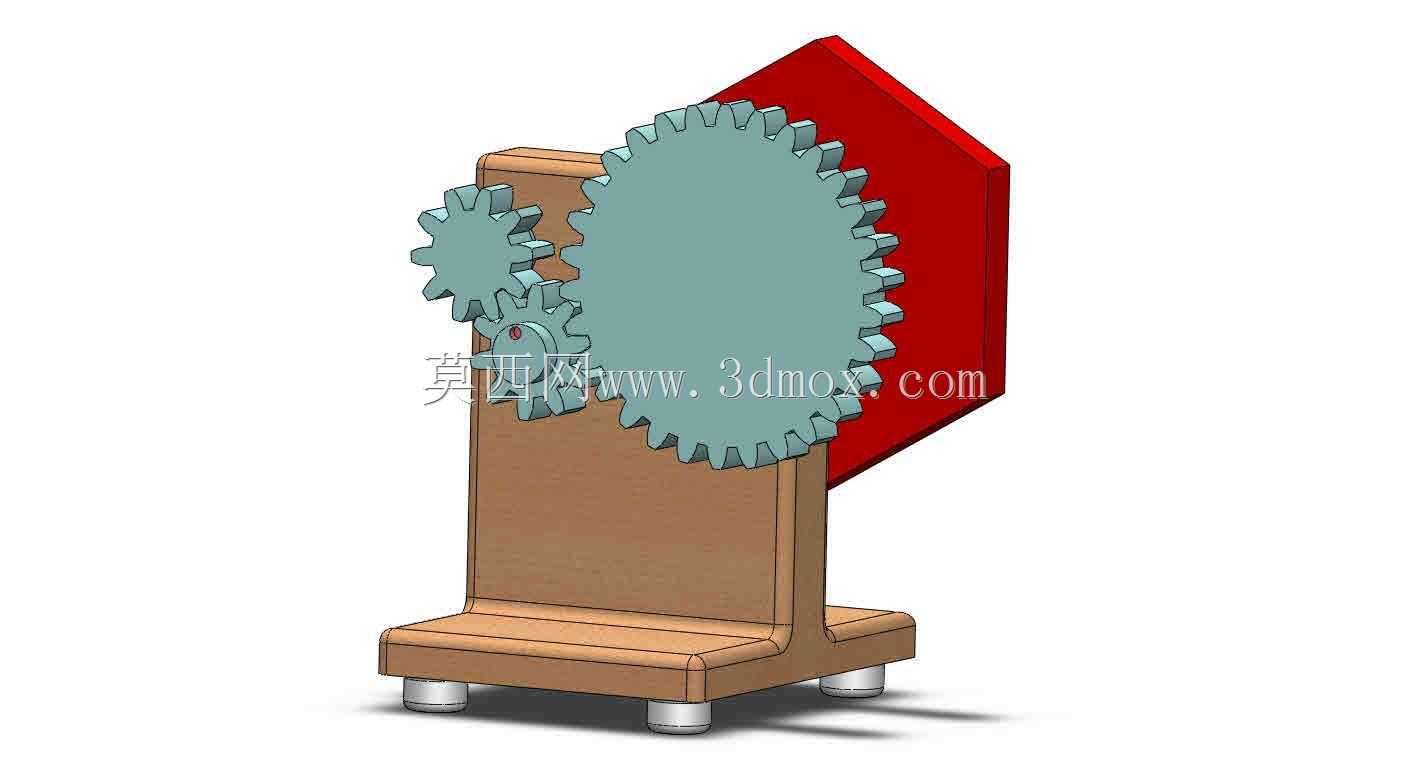

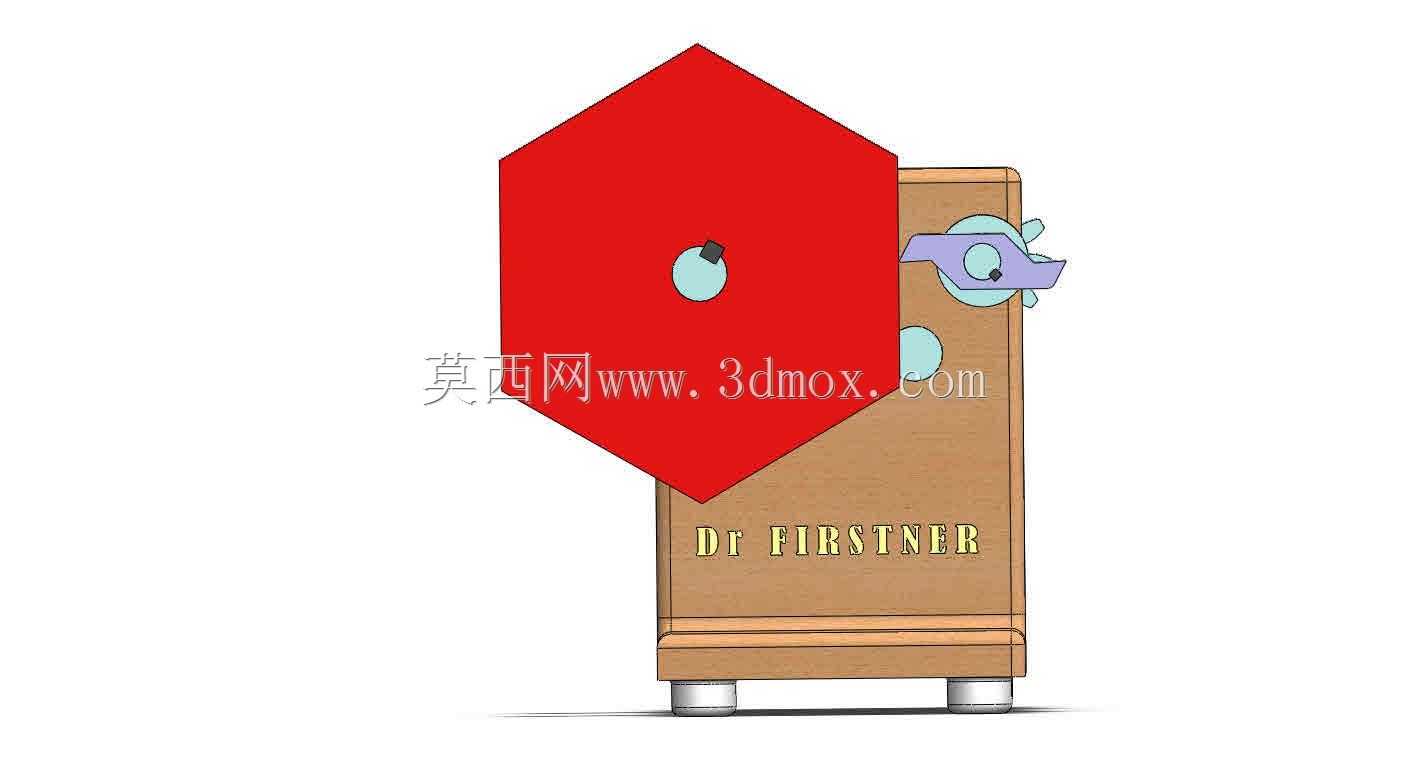

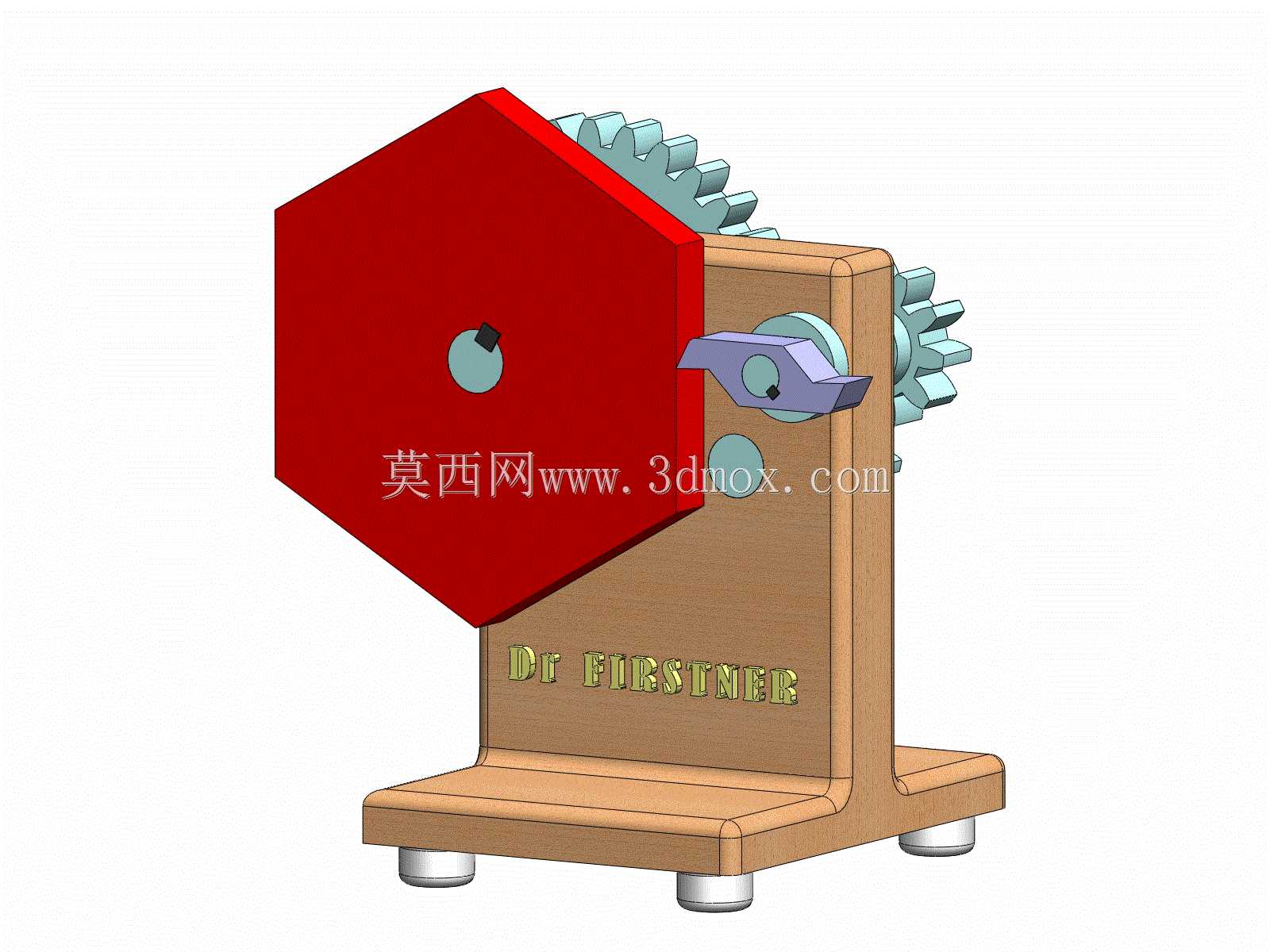

这款六角旋转进给机构，是面向小零件精密加工、工位转序场景设计的间歇式传动装置，主要应用于小型五金零件冲压、小规格塑胶件装配、精密电子元器件检测等需要多工位分步作业的生产环节，能够在单驱动输入的前提下，实现六角转盘的定角度间歇转动，配合工位侧的执行元件完成上下料、加工、检测等工序，替代传统的人工转序或复杂的多轴控制方案，大幅降低小型专机的结构复杂度与制造成本。从功能特性来看，该机构采用齿轮组与棘爪拨叉结合的传动逻辑，后端的齿轮组接收外部旋转动力输入，通过拨叉构件与六角转盘的配合实现精准的间歇分度，每次转动恰好完成60度的角位移，对应六角转盘的一个平面工位，停顿时转盘具备可靠的锁止能力，不会因为工位侧的作业外力出现偏移，保障工位作业的位置精度。设计过程中，整体采用立式L型支撑底座结构，底座设置三个带定位凸台的支撑脚，能够直接通过螺栓固定在设备工作台面，安装边界紧凑，横向占用空间不超过小型台钻的工作台安装范围，不需要额外预留过大的操作空间；六角转盘作为核心的工位承载部件，正面预留了工位安装的定位孔位，可根据实际生产需求加装夹具、定位座等工装，适配不同规格的小型零件加工需求；拨叉构件与齿轮传动组全部集成在立式支撑板的侧方，传动路径短，动力损耗小，同时所有传动部件都做了防干涉设计，转盘转动过程中不会与支撑座、拨叉构件出现卡滞，运行过程平稳，冲击噪音远低于传统的槽轮间歇机构。在实际产线应用中，这类机构可以直接对接小型冲床、点胶机、丝印机等单工序设备，将单工位设备改造为六工位半自动作业单元，操作人员仅需在第一个工位完成上下料，其余工位的作业可随着转盘的间歇转动自动完成，单人可同时操作多台设备，有效提升小型零件批量加工的生产效率，同时减少人工反复装夹零件带来的定位误差，提升产品加工的一致性。机构的整体结构没有复杂的异形构件，大部分零部件都可以采用常规的机加工工艺制作，后期维护仅需定期对齿轮啮合处、拨叉转动轴添加润滑脂即可，维护成本低廉，适合中小型加工车间的小型专机改造与定制设备开发使用。
