卧式矩台整流磨削加工机床结构设计

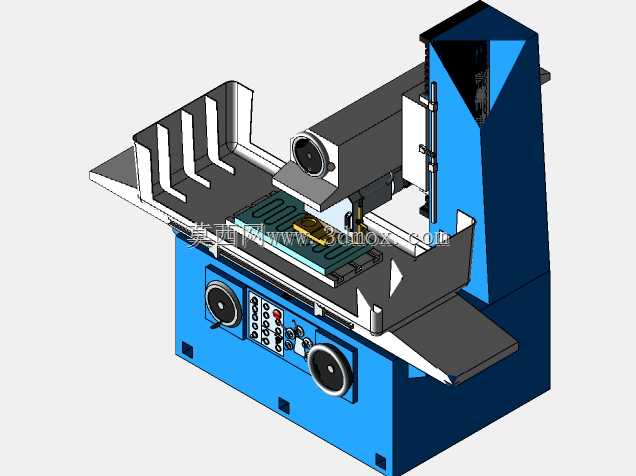

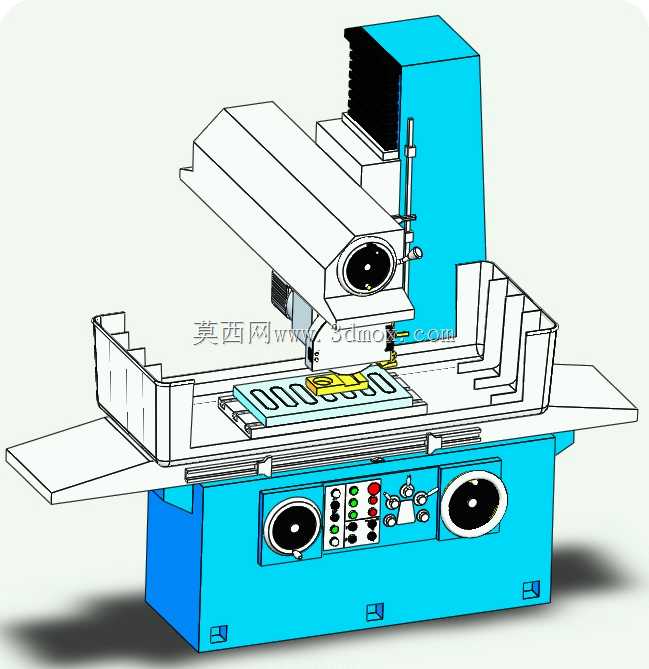

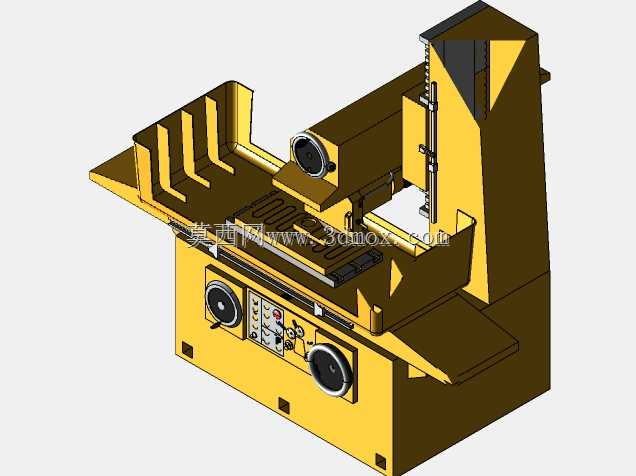

这款整流磨床主要面向金属零部件精密加工场景，适配中小型机械加工车间、五金制品生产厂、汽配零件加工工段的平面磨削、整流面精整加工需求，可完成工件表面的去余量、平整度校准、表面粗糙度优化等加工工序，针对经过铣削、热处理后的工件表面形变、氧化层残留问题，能够实现稳定的高精度磨削作业，保障加工后工件的平面度、平行度满足精密装配要求。设备整体采用卧式矩台布局，下部为一体式焊接铸造混合结构床身，床身内部预留了润滑管路排布空间、电控元件安装腔与切削液回流通道，床身底部设置有可调式支撑脚座，可适配不同平整度的车间地面安装需求，安装时需预留左右两侧工件上下料的操作空间，前部预留操控人员站位与检修通道，整体安装边界需满足地面承重要求，避免长期运行出现机身偏移影响加工精度。床身上部设置有纵向移动的矩形工作台，工作台面采用T型槽结构设计，可搭配通用夹具、专用工装完成不同规格工件的装夹固定，工作台的纵向进给采用液压驱动搭配手动微调结构，可实现无级调速的自动走刀，也可通过手轮完成微量进给调整，适配粗磨、精磨不同工序的进给需求。工作台上方为横向布置的磨头总成，磨头搭载在立式立柱导轨上，可实现垂直方向的进给调整，磨头主轴采用高精度轴承组装配，保障高速旋转下的径向跳动控制在微米级，适配不同粒度的砂轮完成粗磨、半精磨、精磨全工序加工，磨头外侧设置有砂轮防护罩，可阻挡磨削过程中的磨屑、切削液飞溅，保障操作安全。设备前部操控区域集中布置了主轴启停开关、工作台进给调速旋钮、垂直进给手轮、液压系统压力表与紧急停止按钮，操控布局符合一线操作人员的作业习惯，可减少操作过程中的动作幅度，降低长时间作业的疲劳感。磨头与工作台之间设置有可调整的切削液喷嘴，可根据加工位置调整喷射角度，充分冷却磨削接触区域，同时带走磨削产生的废屑，避免废屑刮伤已加工表面。设备的立柱与床身采用高强度连接结构，保障磨头往复运动过程中的结构刚性，减少磨削震颤带来的加工表面波纹问题，整体结构设计兼顾了加工精度、操作便捷性与维护便利性，日常维护时可通过床身预留的检修口完成润滑系统加注、传动部件松紧调整等操作，无需大范围拆解机身结构。
