车床用可调式车刀固定刀座结构

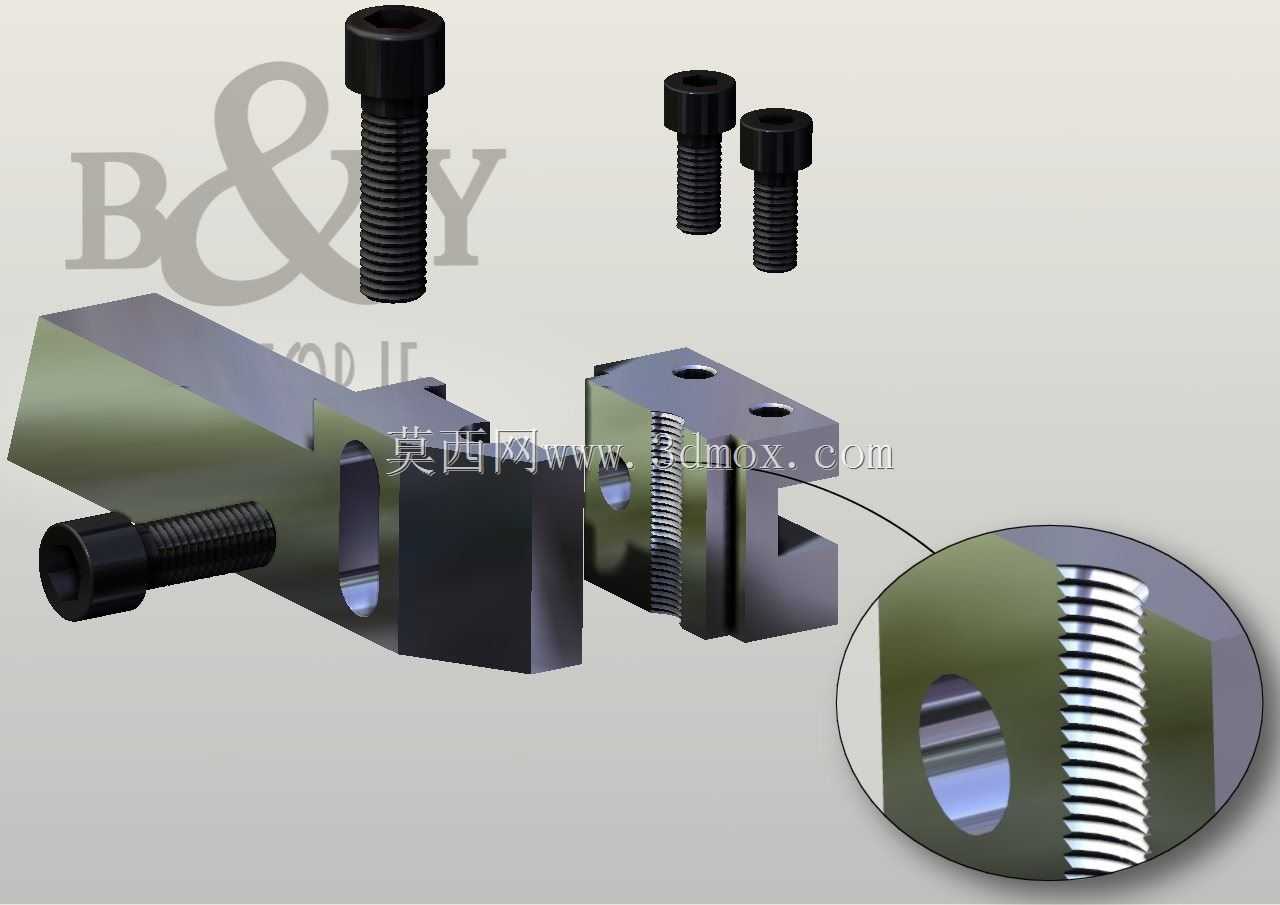

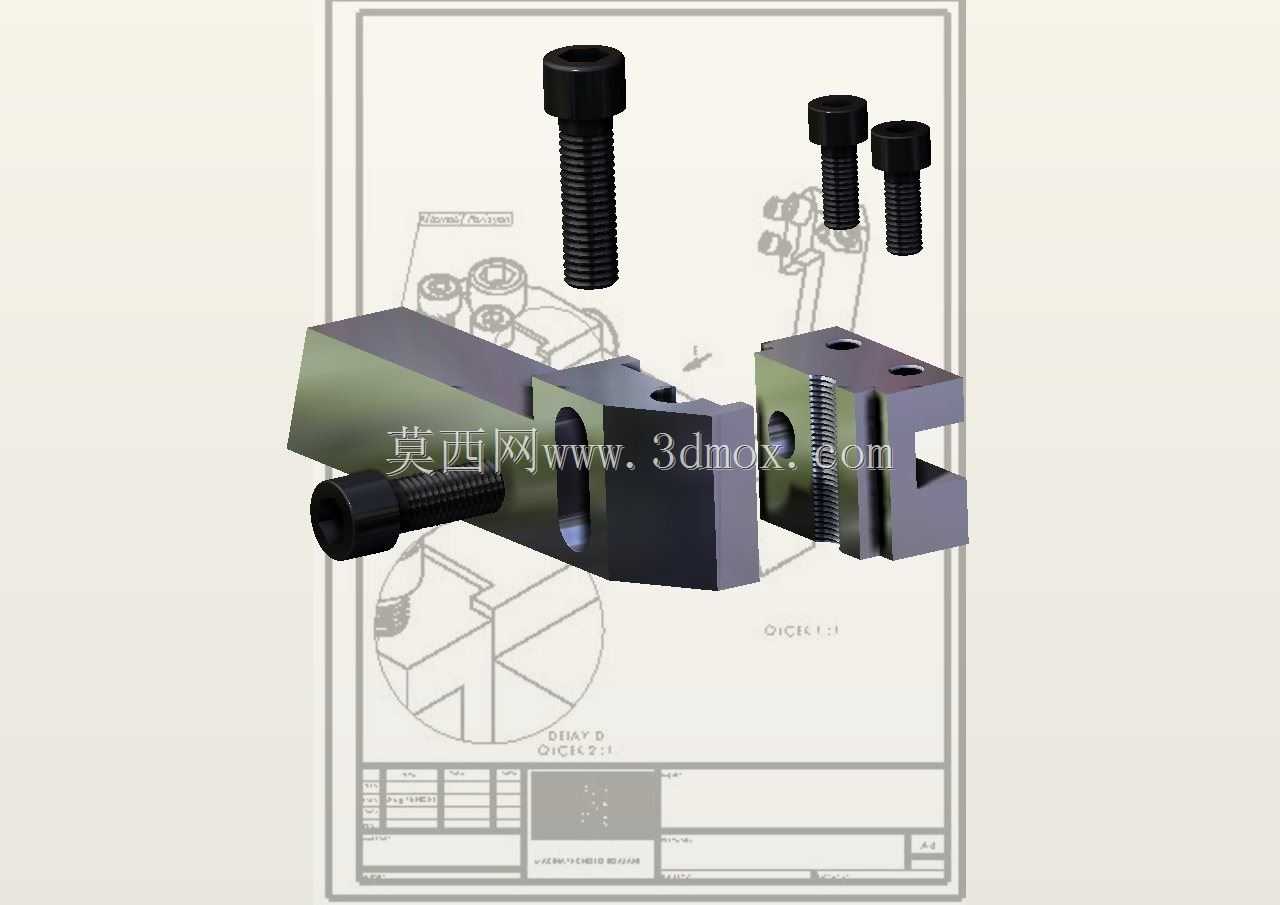

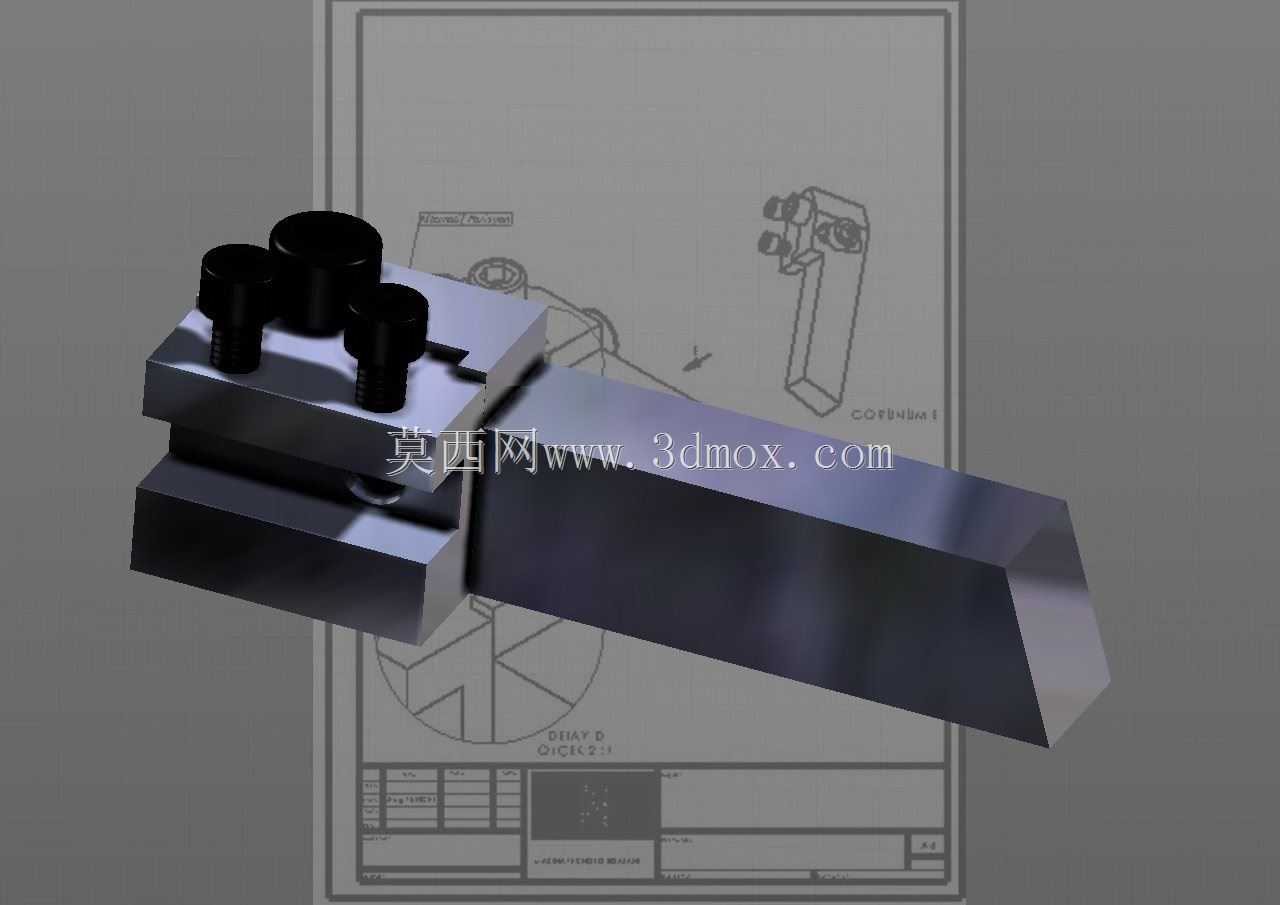

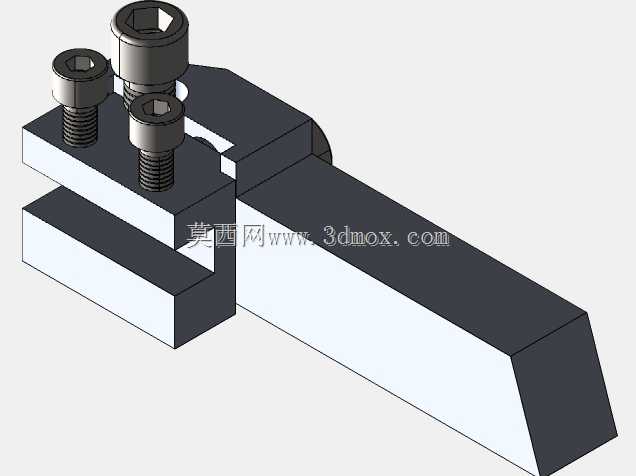

这款可调车刀座是普通卧式车床、数控车床车削加工环节的核心刀具装夹配件，主要应用于金属切削加工场景中，承担外圆车削、端面车削、内孔车削、切槽切断等多工序的刀具固定与位置微调功能，适配各类方柄硬质合金车刀、高速钢车刀的装夹需求，可直接替换车床原刀架上的固定式刀位，解决传统刀座装刀后位置调整繁琐、对刀耗时久的实际生产痛点。在实际生产场景中，该刀座可安装在车床四方刀架或排刀式刀架的安装位上，无需额外改造机床原有结构，即可实现单工位刀具的径向位置微调，在小批量多品种零件加工、台阶轴尺寸精度控制、薄壁件切削让刀补偿等场景下，能够大幅减少反复松刀、敲刀、对刀的辅助时间，尤其适合加工尺寸公差要求在0.02mm以内的精密轴类、盘类零件，帮助一线操作工人快速调整刀尖切削位置，降低对刀过程中产生的废品率。从功能特性来看，该刀座采用分体式夹紧结构，主体分为固定基座与滑动夹块两部分，固定基座上设计有与车床刀架匹配的安装定位面，可通过压紧螺栓牢固固定在刀架安装槽内，滑动夹块与基座之间通过细牙调节螺杆连接，转动调节螺杆即可带动夹块沿切削径向平稳滑动，实现刀尖伸出长度的无级微调，调节到位后通过三颗内六角压紧螺栓将夹块与基座锁死，保证切削过程中刀具无窜动、无位移，夹块上的刀槽采用标准方刀孔设计，可适配截面尺寸为20mm、25mm的常规方柄车刀，装刀时通过侧边的锁紧螺栓将车刀压紧在刀槽内，夹紧力充足，可承受大切深、高进给的重切削载荷。从设计思路来看，这款刀座在结构设计上充分考虑了机加工现场的使用便利性，调节螺杆采用细牙螺纹设计，螺距为1mm，转动螺杆时夹块移动平稳，微调精度可达0.05mm每格转动量，能够满足精密加工的微调需求；夹块与基座的配合面采用精密磨削加工，配合间隙控制在0.01mm以内，避免调节过程中出现歪斜、卡滞问题；所有锁紧螺栓均采用标准内六角圆柱头螺钉，现场操作人员使用常规内六角扳手即可完成装夹、调节、锁紧全流程操作，无需配备专用工具。在安装边界方面，该刀座的整体外形尺寸适配多数中小型车床的刀架安装空间，基座底部定位面宽度与车床刀架T型槽间距匹配，安装时无需额外加装垫块即可保证刀座底面与刀架安装面完全贴合，刀座安装后总高度与原标准刀位高度一致，不会出现刀尖高度偏离车床主轴中心的问题，更换后无需重新调整刀尖中心高，可直接投入使用；刀座的调节行程设计为15mm，覆盖了常规车削加工中刀具磨损补偿、不同长度刀具装夹的调整需求，无需频繁拆卸刀具即可完成位置调整，大幅提升换刀与对刀效率。
