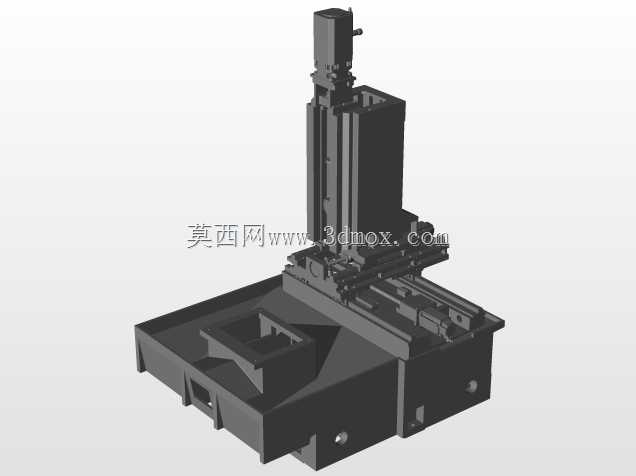

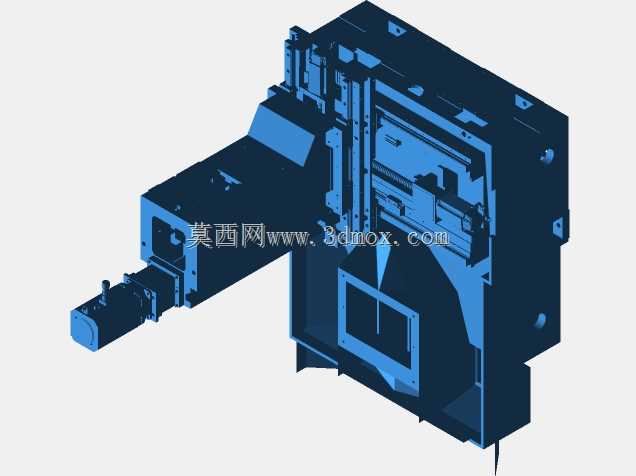

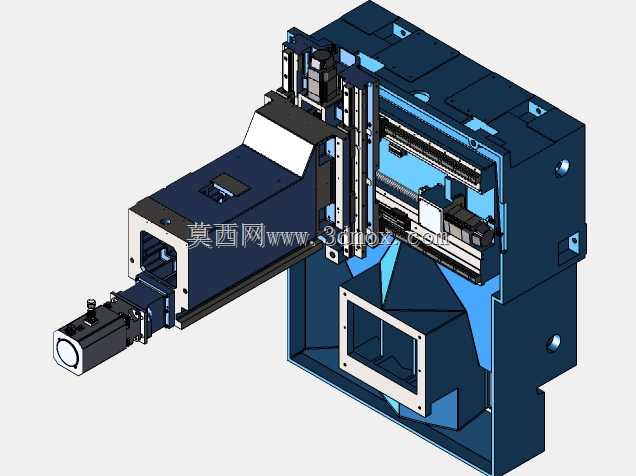

麦卡尼扎多加工中心骨架结构设计

　　这套加工中心骨架结构的三维设计，核心围绕机加工车间内精密零件铣削、钻削、镗削等多工序集中加工的实际作业需求搭建，在结构规划阶段就充分考虑了立式加工中心常规作业时的载荷传递路径，从床身基座到立柱、滑鞍、工作台的连接界面，都预留了足够的刚性冗余，避免重切削工况下出现结构振颤影响加工精度。实际落地应用场景中，这类骨架结构是整个加工中心的承载基础，所有的运动部件、驱动组件、主轴单元、刀库结构都要依托这个骨架完成安装定位，设计时首先要匹配常规中小型加工中心的作业边界，工作台的安装面尺寸适配常见的工装夹具装夹范围，能够覆盖常规五金零件、模具钢坯、铝合金结构件的装夹需求，

　　X/Y/Z三个轴向的运动行程边界在骨架设计阶段就通过安装导轨的基面长度做了限定，避免后续运动部件超出行程出现硬碰撞。从功能特性来看，整个骨架采用箱型筋板布局，内部的加强筋走向顺着切削力的传递方向布置，在主轴切削作业的主要受力方向上，筋板密度做了针对性提升，既能够控制整体铸件的重量，避免设备过重增加运输和车间地基的承重压力，又能保证关键受力位置的结构刚性，减少长期使用后的结构形变。设计思路上没有追求过度的轻量化，而是优先保证安装基准面的平面度稳定性，所有导轨安装基面、丝杠安装座的连接位置，都在骨架上设计了一体式的凸台结构，避免后续拼接安装带来的装配误差，同时在骨架的底部预留了调平地脚的安装孔位，适配车间不同平整度的地面安装需求，

　　设备进场后可以通过调平地脚快速将整个骨架调整到水平状态，保证后续运动部件的运行精度。在安装边界的考量上，骨架的外围尺寸充分考虑了车间常规设备排布的间距要求，侧面预留了电气柜、液压管路、冷却系统的安装空间，后部预留了排屑器的连接接口，不需要额外对骨架进行二次加工就能完成配套辅件的装配，主轴安装面的位置精度在骨架设计时就通过同轴度、垂直度的公差约束做了限定，和立柱导轨面的垂直度公差控制在机床行业的常规精度等级内，能够满足普通级加工中心的精度要求。另外在排屑路径的规划上，骨架的内部腔体顺着排屑方向设计了倾斜的导屑面，切削产生的铁屑能够顺着导屑面滑落到排屑器内，不会在骨架内部堆积造成清理困难，冷却管路的走线槽也在骨架筋板上预留了穿孔位置，

　　避免管路外露被飞溅的铁屑刮损。整个骨架的吊装位置也做了针对性设计，吊环安装孔设置在整个结构的重心平衡位置，车间吊装作业时能够保证骨架平稳起吊，不会出现倾斜磕碰加工面的情况，运输过程中支撑位置也选在结构刚性最强的基座位置，避免长途运输过程中出现结构形变。
