迷你USB B型接口连接线缆三维建模作品

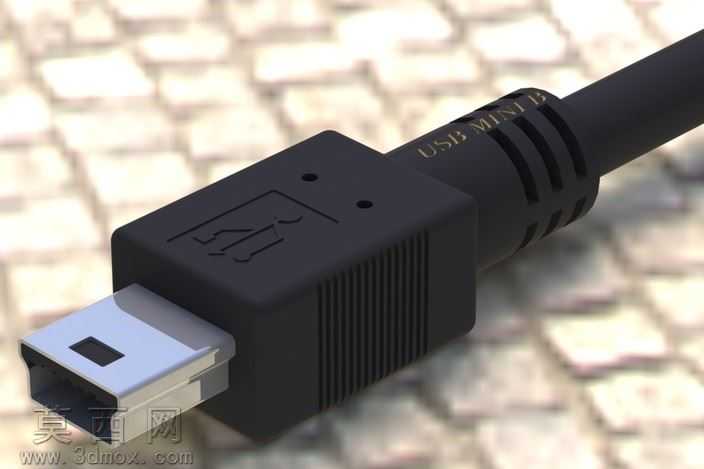

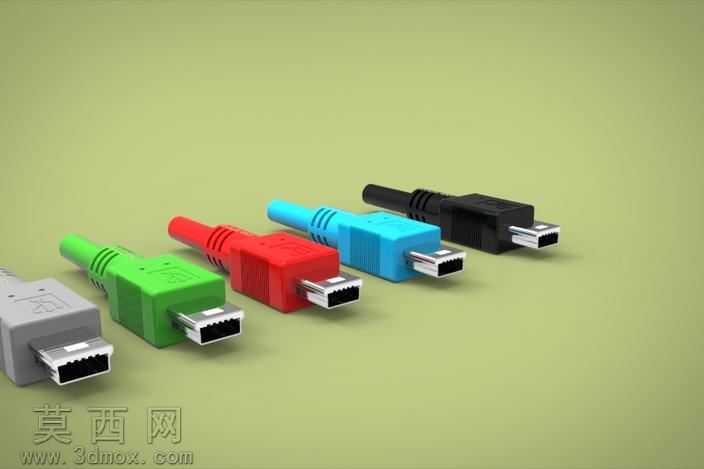

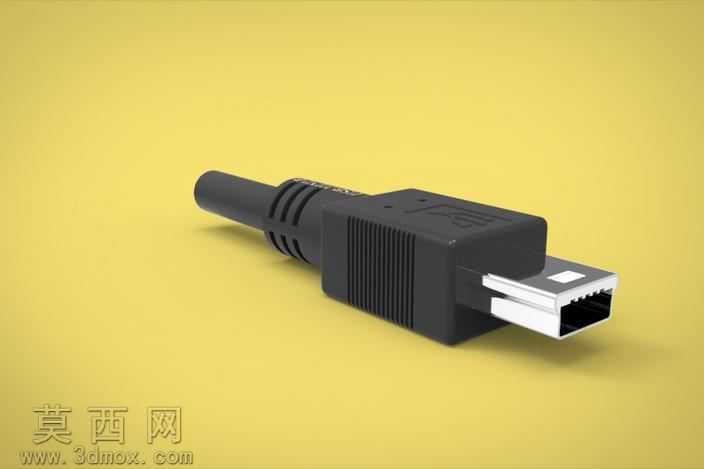

本作品为迷你USB B型接口连接线缆的三维建模成果，建模过程围绕实物的真实结构与外观特征展开，力求还原产品的细节质感与装配逻辑。建模初期先拆解产品结构，将整体划分为金属插接头、绝缘塑壳、线缆护套、线身四个独立建模单元，先通过二维草绘勾勒各部件的截面轮廓，针对金属插接头部分，精准绘制其梯形插接端的轮廓尺寸，还原插接头表面的定位缺口、金属弹片的卡位结构，通过拉伸、切除等基础特征完成金属基体的建模，再对插接头与塑壳衔接的压合边做圆角处理，还原金属冲压件的边缘工艺特征。绝缘塑壳部分，先构建长方体基体，再通过拔模特征处理塑壳侧面的脱模斜度，表面的USB标识图案采用包覆特征实现，还原标识的凹陷质感，塑壳侧面的两个定位小孔通过精确尺寸定位后做切除处理，塑壳表面的防滑纹理区域，采用阵列凸起细筋的方式建模，还原手持插拔时的防滑结构，同时对塑壳与金属接头衔接的台阶位做贴合处理，保证装配间隙符合真实产品的公差逻辑。线缆护套部分，建模时还原了尾部的多道环形防弯折槽结构，通过旋转切除加圆周阵列的方式制作均匀分布的缓冲槽，护套与塑壳衔接的位置做平滑过渡处理，模拟注塑包胶的一体成型效果，线身部分采用扫描特征，以平滑的样条曲线作为扫描路径，还原线缆自然摆放的弯曲弧度，避免生硬的直线造型影响真实感。材质与渲染环节，金属插接头采用磨砂金属材质，调整反射参数模拟镀锌合金的哑光金属质感，表面做细微的粗糙度处理避免过度反光；绝缘塑壳采用黑色哑光硬质塑料材质，添加细微的颗粒质感还原注塑塑料的表面肌理，防滑筋位置做轻微的光泽度区分，模拟长期插拔摩擦后的细微质感变化；线缆护套采用半哑光的软质橡胶材质，调整材质的柔度参数，还原橡胶的柔和反光特性，线身部分添加细微的轴向纹理，模拟线缆外被的挤塑纹理。渲染阶段采用柔和的侧上方布光，搭配浅景深效果突出接口主体，背景选用浅色调的模糊纹理，模拟桌面摆放的真实场景，光影过渡自然，既清晰展现各部分的结构细节，又还原了产品的真实材质质感。整个建模过程严格遵循实物的尺寸比例，各部件的装配关系完全贴合实际生产的装配逻辑，既保证了外观的高度还原，也可用于后续的结构验证、装配模拟等相关应用场景。
