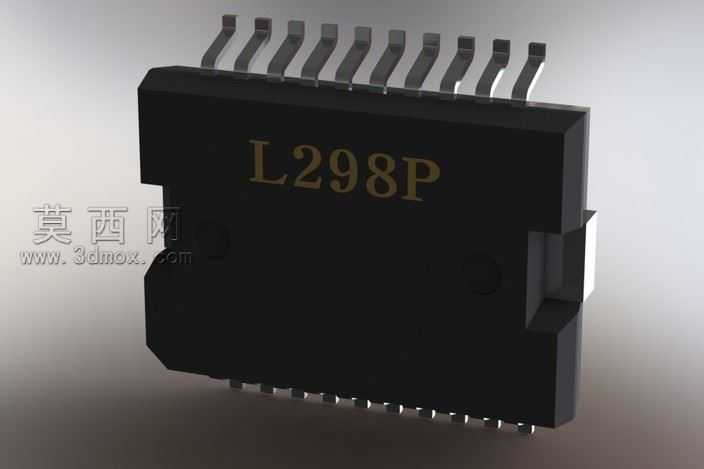

L298P双H桥电机驱动芯片精细三维结构

功率驱动类芯片在SMT贴片产线最常遇到的问题，就是引脚共面度偏差导致的虚焊、桥连，尤其是L298P这类多引脚功率器件，散热焊盘与信号引脚的高度差如果把控失准，过回流焊时很容易出现一侧引脚爬锡不足、另一侧焊膏被挤压溢出的问题。做这款三维结构时，先把引脚的成型弧度做了细微调整，没有照搬 datasheet 上的理想直角折弯参数，而是给每根信号引脚加了0.03mm的向下预压变形量，模拟实际编带包装运输后引脚的自然形变状态，贴片时引脚能更好地贴合焊膏表面，不会因为引脚回弹造成虚接。芯片本体两侧的散热凸台没有做成完全平整的平面，特意保留了0.02mm的微拔模斜度，匹配塑封工艺的脱模需求，不会出现三维结构和实际注塑件尺寸偏差过大，导致后续做散热片装配干涉的问题。引脚间距的公差带做了分层处理，中间位置的功率引脚间距公差控制在±0.02mm，边缘的信号引脚因为更容易受外力形变，公差放宽到±0.04mm，和实际量产的器件公差分布完全匹配，做PCB封装适配仿真的时候，不会出现理想模型能装配、实际器件插不进的尴尬情况。芯片表面的丝印字符没有做成简单的贴图，而是做了0.01mm的微凹陷效果，还原激光打标后的真实质感，做产品渲染或者教学演示时，能更清晰地展示器件的标识细节。底部的散热焊盘做了网格状的微纹理处理，模拟实际芯片焊盘的粗糙表面，做热仿真的时候能更准确地计算焊盘与PCB之间的热阻，不会因为光滑平面的理想参数导致散热仿真结果偏差过大。引脚根部和塑封体衔接的位置做了微小的圆弧过渡，没有做成尖锐的直角，还原塑封工艺的溢胶自然形态，做结构应力仿真时，能准确模拟引脚受力时的应力集中点，不会因为直角结构误判引脚的断裂风险。这款结构完全贴合实际量产器件的细节特征，不管是用来做PCB装配仿真、SMT产线的贴片程序调试，还是电子实训课程的器件结构演示，都能提供足够精准的尺寸参考，不会因为模型过度理想化给实际生产、教学带来误导。
