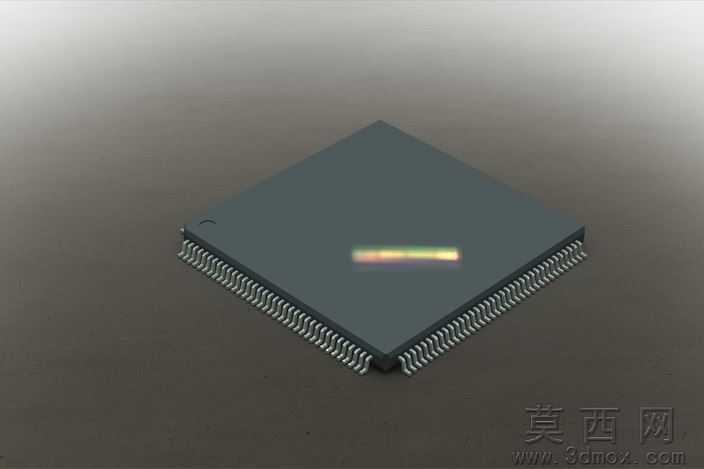

本作品为扁平式144Pin集成电路芯片的三维建模成果,建模过程以还原真实QFP扁平封装芯片的外观与结构特征为核心目标,依托三维建模软件完成全流程制作。建模初期先梳理扁平封装芯片的结构逻辑,将整体拆分为塑封主体、两侧引脚阵列、表面标识区三个独立模块分别构建,避免一体化建模带来的细节失真问题。塑封主体部分采用拉伸加倒角的建模方式,精准还原芯片方正扁平的轮廓特征,边缘处按照工业级芯片的真实工艺参数制作微小的圆角过渡,还原塑封工艺的成型质感,同时在主体一角设置标准的引脚1定位缺口,符合电子元器件的行业标识规范。引脚部分是建模的重点,144个引脚沿芯片四边均匀排布,建模时先制作单个引脚的截面轮廓,通过扫掠命令生成单个引脚的立体形态,还原引脚末端微微外扩的焊接端结构,再通过阵列命令沿四边完成批量排布,严格控制引脚间距、引脚伸出长度的参数一致性,保证每一个引脚的形态、位置都符合真实144Pin扁平封装芯片的尺寸规范,避免出现阵列偏差导致的结构错位。材质与渲染环节,塑封主体采用哑光深灰色环氧树脂材质,调整材质的粗糙度参数还原塑封材料微磨砂的真实质感,避免过度反光带来的塑料廉价感;引脚部分采用镀锡金属材质,设置轻微的反射效果与极细的表面纹理,还原金属引脚的哑光金属质感,同时在引脚与塑封主体的衔接处制作细微的衔接缝隙,增强模型的真实度。芯片表面的标识区域采用贴图叠加的方式,还原真实芯片表面的丝印标识效果,不做多余的夸张设计。渲染阶段采用柔和的漫反射光源,从多个角度补光避免模型表面出现过硬的阴影,背景选用中性灰色调突出芯片本身的结构细节,最终渲染效果清晰展现扁平封装芯片的整体形态、引脚排布特征与材质质感,可用于电子电路教学演示、PCB装配仿真、电子产品结构展示等多个场景。建模全程严格遵循电子元器件的真实尺寸比例,所有结构特征均参考工业级扁平封装芯片的公开规格参数制作,未添加脱离实际的创意化改动,保证模型的写实性与实用性。
- 全部评论(0)
- 模板大小 1.76 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,其它,
- 软件分类 通用机械零部件
