摆动导杆式急回传动机构结构设计

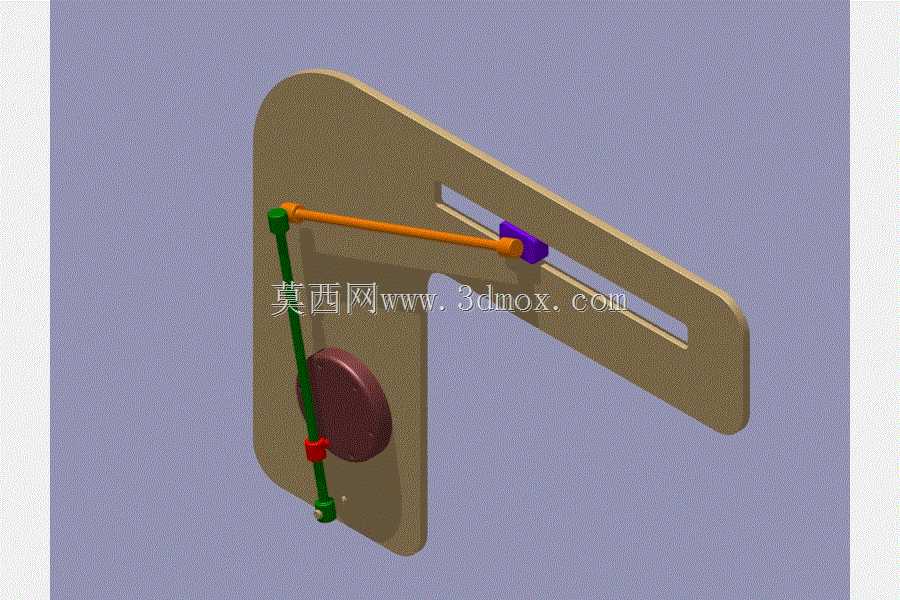

该急回机构属于典型的平面连杆传动构件，广泛应用于各类需要实现工作行程匀速进给、回程快速复位的工业生产设备中，在牛头刨床、插床、往复式输送机、自动化送料装置等设备中是核心的运动执行单元，能够有效缩短设备空行程运行时长，提升整体生产作业效率，降低非工作阶段的动力损耗。从实际功能特性来看，这套机构通过曲柄的连续圆周旋转运动，配合导杆与滑块的联动约束，将旋转输入转化为导杆端的往复摆动输出，工作行程阶段曲柄转动对应的圆心角更大，导杆摆动角速度更低且运行平稳，能够满足切削、推送等工序对匀速稳定运动的需求；回程阶段曲柄转动对应的圆心角更小，导杆摆动角速度显著提升，可带动执行端快速回到初始作业位置，无需额外增加驱动转速即可实现快慢行程的差异化运动，传动过程无刚性冲击，运行噪音低，构件受力均匀，长期运行的磨损量更小。在设计思路层面，这套机构采用偏置式导杆布局，将曲柄回转座固定在L型安装基板的下部区域，导杆沿基板竖直方向设置回转铰点，滑块嵌套在导杆的长槽内同时与曲柄端部铰接，水平布置的传动杆一端与导杆上部铰接，另一端连接执行端滑块，可将导杆的摆动转化为执行端的水平往复直线运动，各铰接点均预留了标准的轴承安装位，能够有效降低铰接处的转动摩擦阻力，提升机构的运行寿命。从安装边界来看，整套机构的安装基板采用一体化L型折弯结构，下部圆形区域为驱动输入轴的安装位，可直接匹配标准输出轴的驱动电机，上部长槽为执行端滑块的运动导向轨道，整体结构紧凑，横向与纵向安装尺寸适配多数中小型往复作业设备的内部安装空间，无需对现有设备的机架结构做大幅改造即可完成装配，各传动构件均采用等强度设计，在保证结构刚度满足传动受力要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性冲击，适配中低速连续运转的作业工况。
