多罐组式水下遥控作业潜水器结构设计

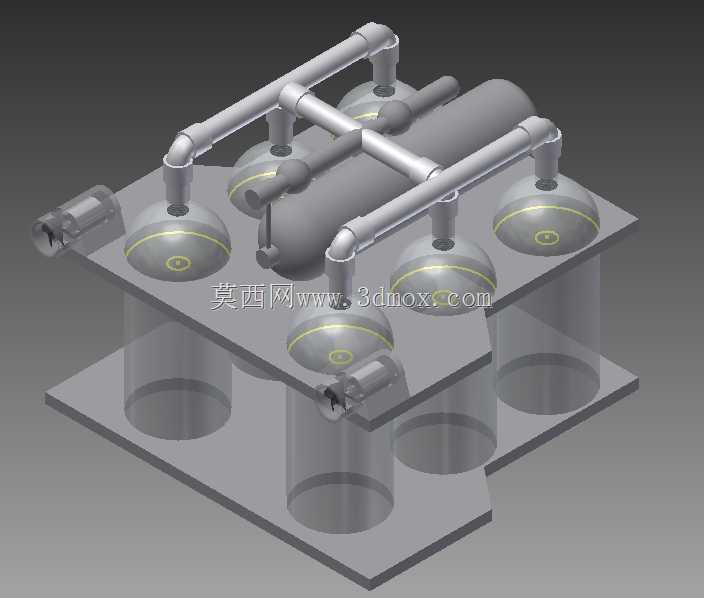

　　这套水下遥控作业潜水器的结构设计，核心围绕近海水下观测、轻量作业搭载的实际需求展开，整体采用双层板式承载框架作为主体支撑，上层框架集中布置耐压电子舱、多组浮力调节罐与外接管路系统，下层框架预留充足的载荷安装空间，可根据作业场景更换不同的探测、作业模块。从实际应用场景来看，这类结构的潜水器多用于近岸养殖区巡检、水下管线排查、浅海沉船初步勘探、水工建筑水下部分检测等场景，不需要大深度重载作业能力，但对结构的模块化拆装、水下姿态稳定性、外接设备拓展性有较高要求。

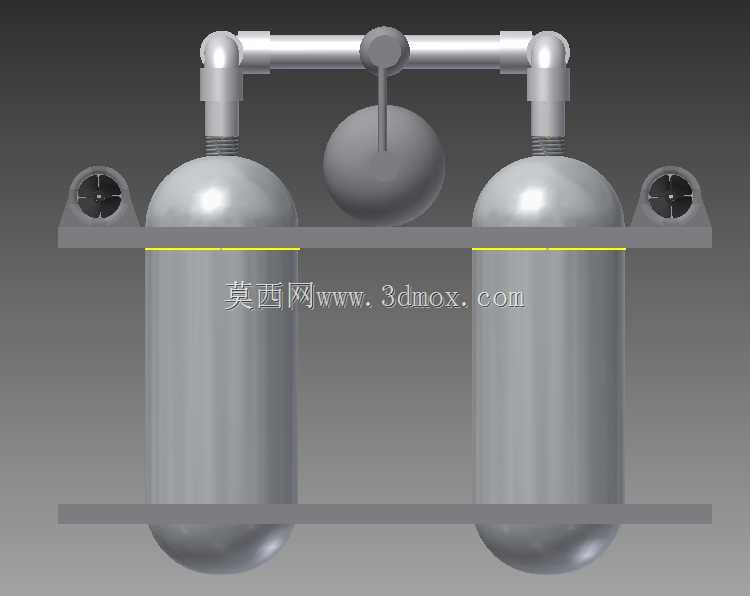

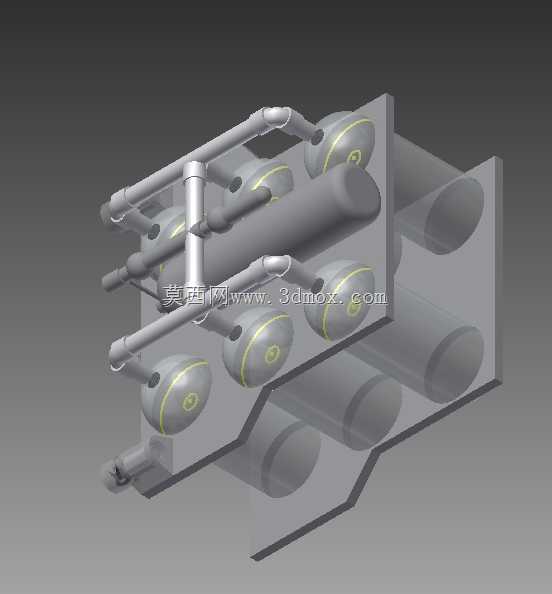

　　设计过程中优先考虑了水下流体阻力的控制，所有耐压罐体均采用圆柱带椭球封头的结构形式，管路走向沿框架上层边缘排布，避免突出结构形成额外的紊流区，框架边角做了圆弧过渡处理，减少水下航行时的阻力扰动。六组透明观察舱对称布置在框架两侧，每个观察舱内部可搭载视觉传感器、照明模块，对称布局的形式能保证各个方向的观测视野无遮挡，同时平衡设备整体的重心分布，避免单侧载荷偏重导致的水下姿态倾斜。主耐压舱布置在框架上层中心位置，作为核心电子元件的承载舱，所有外接管路均采用标准法兰接口与主舱连接，管路的弯折半径统一按照管径的3倍以上设计，减少管路内部的流阻，同时避免弯折处出现应力集中，提升长期水下作业的结构可靠性。

　　从安装边界来看，整体框架采用对称式矩形布局，长宽尺寸控制在常规水下作业吊放设备的适配范围内，不需要额外定制专用吊具就能完成布放回收，框架上下层的间距预留了标准传感器、小型作业机械手的安装空间，下层框架的安装孔位采用等间距阵列排布，不同规格的外接设备都能通过转接板快速固定，不需要对主框架进行二次加工。浮力调节罐的容量经过配平计算，设备整体在水中处于微负浮力状态，配合推进器可实现精准的悬停作业，每个浮力罐都设置了独立的注排水接口，可根据搭载载荷的重量变化单独调整单罐的注水量，快速完成整体配平，不需要额外增加配重块。

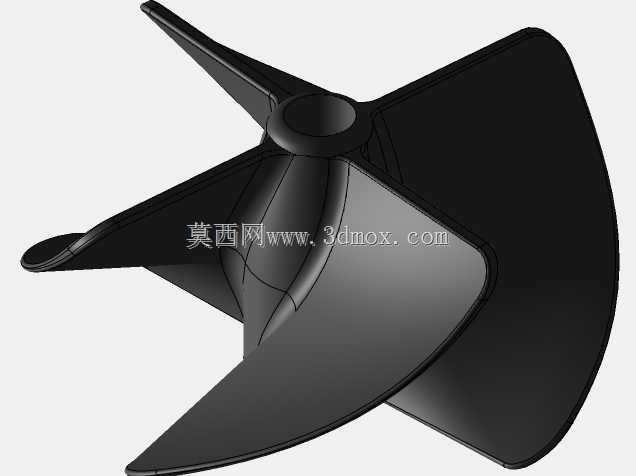

　　两侧布置的推进器安装位采用嵌入式设计，推进器本体不超出框架的外轮廓，避免水下航行时碰撞障碍物损坏推进器，推进器的安装角度经过水动力仿真验证，水平布置的推进器可提供前后、左右方向的平移动力，垂直布置的推进器可提供上浮下潜的动力，配合重心与浮心的同轴设计，水下航行时不会出现额外的偏转力矩，操控难度更低。所有罐体与框架的连接均采用卡箍式快拆结构，日常维护时不需要拆卸整体框架，就能单独拆下单个罐体进行密封检测、元件更换，大幅降低了岸基维护的工作量。观察舱的透明罩采用耐压有机玻璃材质，与金属舱体的连接部位采用双O型圈密封结构，密封槽的尺寸公差按照水下100米作业深度的压力要求设计，可保证长期水下作业时不会出现渗漏问题。

　　管路系统除了承担浮力调节的介质输送功能外，还预留了外接作业工具的气路、液路接口，可外接小型水下切割头、吸附式清理盘等作业工具，不需要额外在框架上铺设管路，拓展作业功能时的改装成本更低。框架材质选用硬质阳极氧化铝合金，在保证结构强度的前提下尽可能降低整体自重，表面的氧化层可抵御海水的腐蚀，延长设备在高盐度水环境下的使用寿命。整体结构没有采用复杂的异形曲面设计，所有零部件都可通过常规的机加工工艺完成制作，加工成本可控，适合小批量定制生产，不同作业场景下可根据需求增减观察舱、浮力罐的数量，调整框架的尺寸，不需要重新设计整体的连接结构。
