行星齿轮传动变速机构三维设计

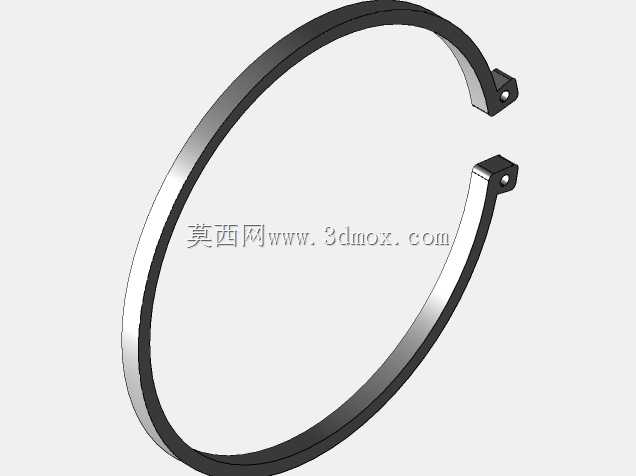

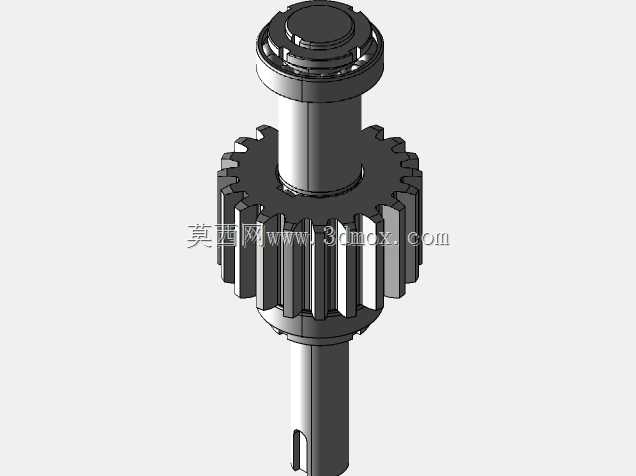

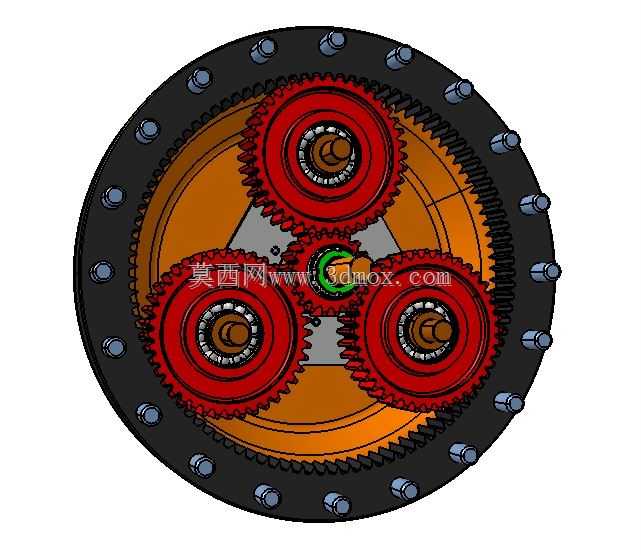

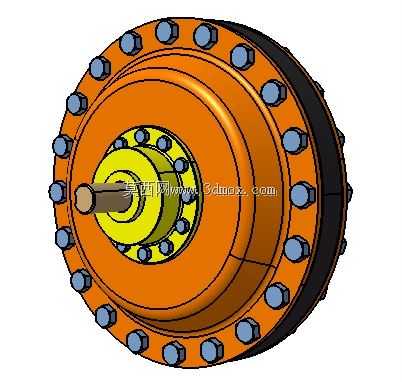

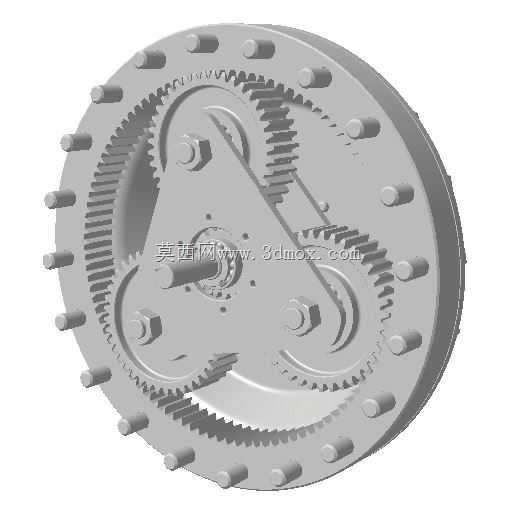

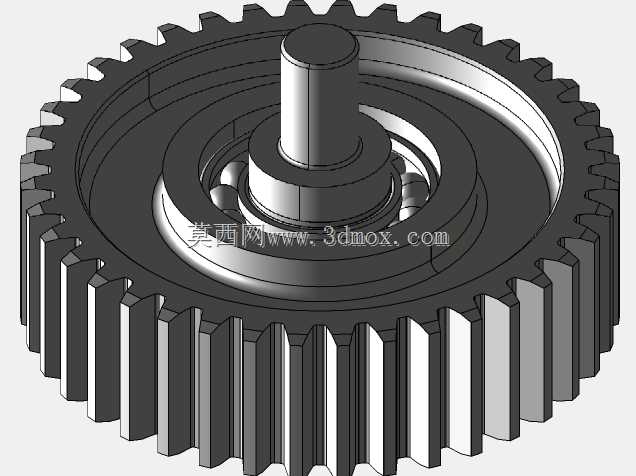

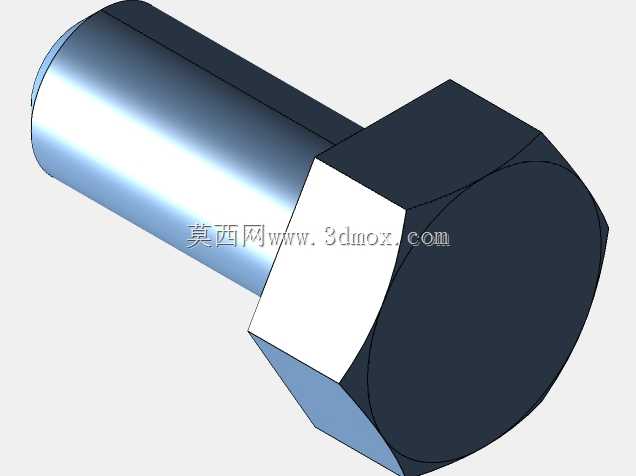

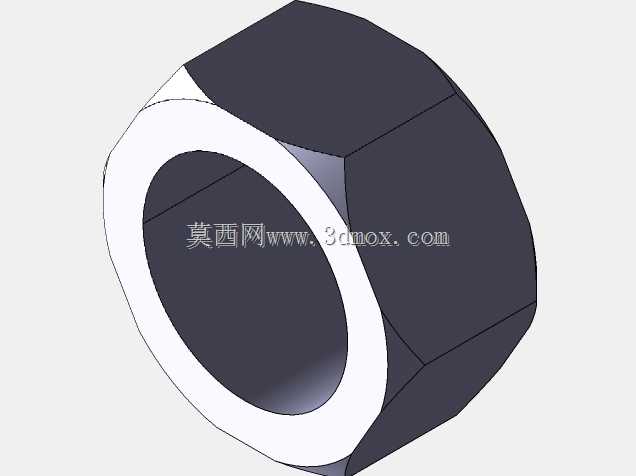

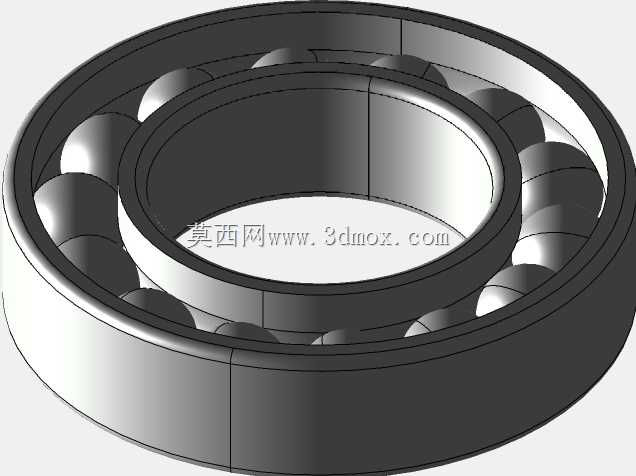

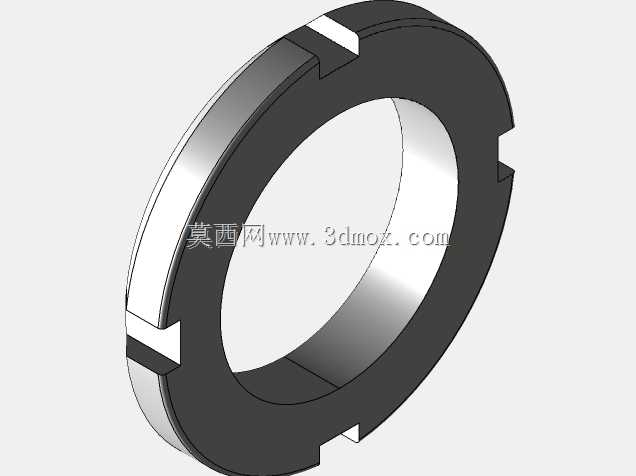

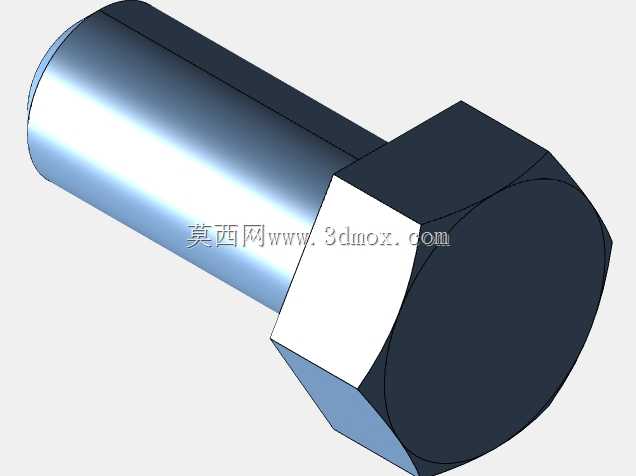

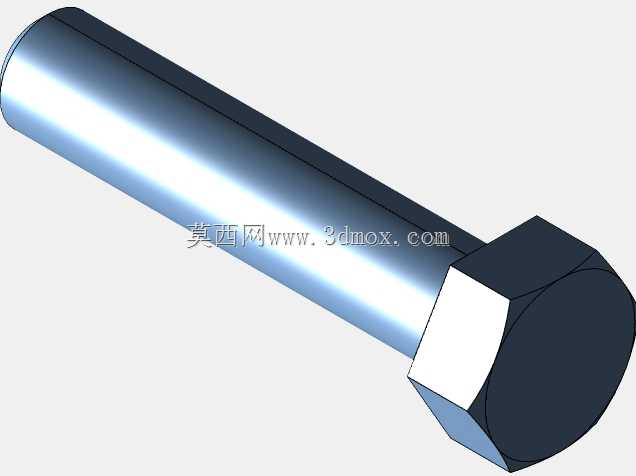

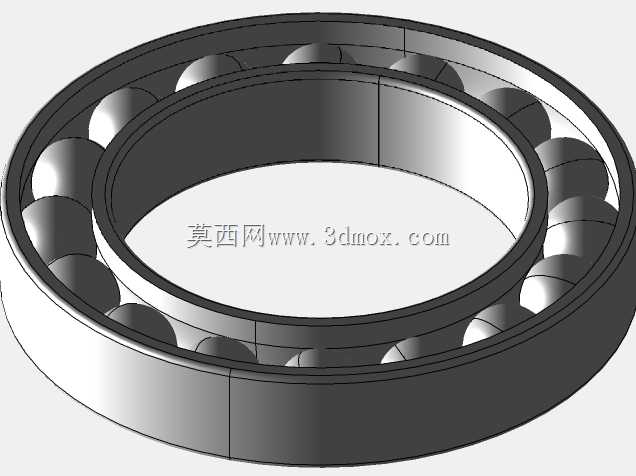

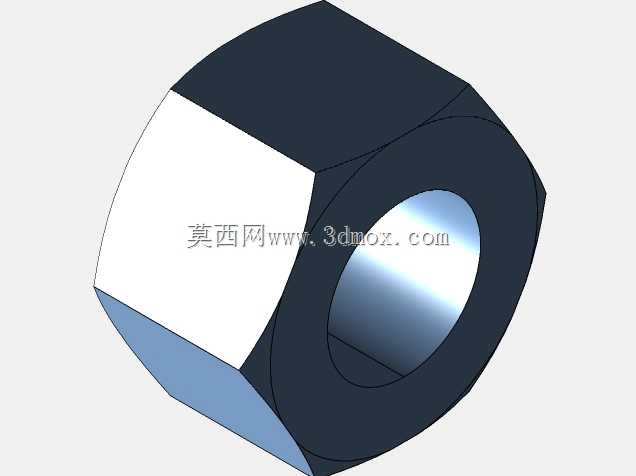

这款行星齿轮传动变速机构，是机械传动系统中应用极为广泛的核心变速部件，常被部署在对空间占用、传动扭矩、传动精度有综合要求的工业场景中，覆盖工业机器人关节驱动、新能源车辆动力传输、自动化生产线输送驱动、重型工程机械动力换向等多个领域，能够在紧凑的安装空间内实现大传动比的动力传递，同时承担扭矩放大、转速匹配、动力换向的核心作用，保障动力输出端与负载端的参数适配。从实际功能特性来看，该机构采用经典的NGW行星轮系布局，中心太阳轮作为动力输入端，三个均布的行星齿轮同时与太阳轮、外侧内齿圈啮合，行星架作为动力输出端，通过不同构件的固定与释放组合，可实现多档位的转速输出与扭矩传递，相比传统定轴齿轮变速结构，其载荷由多个行星轮共同分担，单齿承受的啮合载荷大幅降低，同等传动能力下整体体积可缩小40%以上，传动过程平稳性更优，冲击与振动噪声控制表现突出，能够适配长时间连续运转的工业工况。在设计思路层面，该结构充分考虑了载荷均布特性，三个行星轮沿圆周方向120度对称布置，啮合过程中径向力相互抵消，可大幅降低输入输出轴的支撑轴承载荷，延长轴承使用寿命；轮系的齿形参数经过匹配优化，采用渐开线圆柱直齿设计，加工工艺性好，装配难度低，同时预留了合理的齿侧间隙，既避免热胀冷缩导致的卡齿问题，也能补偿加工与装配过程中产生的形位公差，保障传动顺畅。外侧的环形壳体采用法兰式安装结构，圆周方向均布紧固螺栓孔，可直接与配套设备的安装端面贴合固定，安装边界规整，无需额外设计复杂的转接支架；内部行星轮通过滚动轴承与行星架上的支撑轴连接，运转过程中行星轮可绕自身轴灵活转动，同时随行星架绕中心轴公转，动力传递路径清晰，传动效率可达95%以上。在安装适配层面，该机构的输入输出端采用同轴布局，整体外形为规则圆柱结构，径向尺寸紧凑，轴向长度短，能够适配狭小的设备安装空间，安装时只需保证输入轴与动力源输出轴的同轴度，壳体端面与安装面的贴合度，即可完成快速装配；日常维护过程中，可通过壳体上预留的注油孔加注润滑脂，对齿轮啮合面与支撑轴承进行润滑，降低磨损速率，延长整体使用寿命。该结构的所有零部件均做了完整的结构细化，从内齿圈、太阳轮、行星轮的齿形细节，到螺栓、轴承、支撑轴的装配关系都完整呈现，能够直接用于传动方案的验证、装配工艺的模拟以及后续的工程化落地参考，帮助工程师快速完成传动系统的方案匹配与结构优化。
