V型四缸发动机曲柄连杆机构三维设计

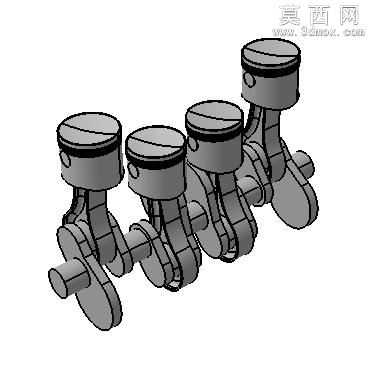

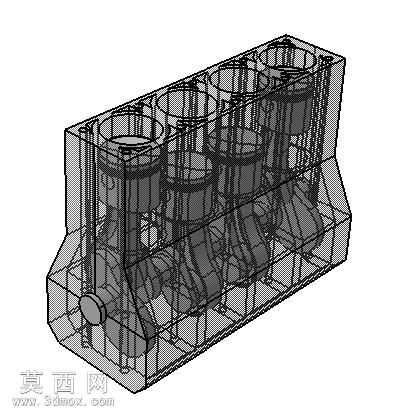

本作品为V型四缸发动机的核心曲柄连杆机构三维建模成果，采用参数化建模方式完成整体装配设计，完整还原了V型布局内燃机的核心运动结构逻辑。建模过程中首先对曲轴部件进行基准搭建，依据四缸发动机的点火间隔角设定曲柄销的相位角度，确保四个活塞的运动行程符合V型发动机的做功顺序，曲轴的主轴颈、曲柄臂、平衡块均按照实际工程比例进行实体建模，对圆角过渡、油道开孔等细节结构做了简化处理以兼顾装配展示效果与模型轻量化。活塞组件部分分别构建了活塞本体、活塞环、活塞销以及连杆部件，活塞顶部的凹坑造型、裙部的型线特征都做了对应还原，连杆采用分体式大端结构，完整呈现了连杆盖与连杆体的装配关系，所有运动部件之间的配合间隙都按照实际装配公差预留了合理空间，保证后续运动仿真时不会出现干涉问题。整体装配采用自底向上的装配思路，先将活塞与连杆通过活塞销组装为活塞连杆总成，再依次将四个总成按照V型夹角的布局安装到曲轴对应的曲柄销位置，最后添加曲轴的固定约束与活塞的滑动约束，可直接用于运动学仿真演示，直观展示发动机运行过程中活塞往复运动转化为曲轴旋转运动的完整过程。模型材质渲染上采用金属质感材质区分不同部件，曲轴与连杆采用锻钢材质表现，活塞采用铝合金材质表现，通过不同的灰度与反光度区分部件属性，整体结构清晰，装配关系明确，可作为内燃机结构教学、动力机械原理演示的数字化素材，也可用于相关产品设计的结构参考，帮助设计者快速理解V型四缸发动机的核心运动结构与布局特点。
