星型五缸径向引擎结构三维设计作品

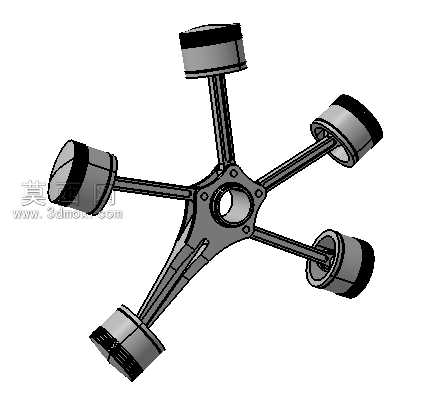

本径向引擎三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循径向内燃机的实际传动逻辑，对核心部件进行了等比例还原。模型核心为中心星形布置的曲柄连杆机构，五组活塞组件沿中心曲轴呈均匀放射状排布，每一组活塞都通过独立的连杆与中心曲轴的曲柄销铰接，完整还原了径向引擎多缸共用单根曲轴的经典布局特征。建模阶段首先完成中心曲轴基体的构建，对曲轴的主轴颈、曲柄销、平衡配重块结构进行了精准的尺寸约束，确保各缸连杆安装位的角度偏差控制在合理范围内；随后依次完成活塞本体、活塞环槽、活塞销座的细节建模，每一处活塞的裙部轮廓、环槽深度都参考实际内燃机活塞的设计参数进行设定，保证部件间装配间隙符合机械设计规范。连杆部分采用工字型截面结构建模，还原了实际连杆轻量化同时保证结构强度的设计特点，连杆大小头的铰接结构做了适配的装配约束，可直观展示活塞往复运动转化为曲轴旋转运动的完整传动过程。材质渲染阶段，对不同功能部件做了区分化材质设置：曲轴与连杆部件赋予哑光金属钢材质，添加细微的磨砂纹理模拟实际机加工金属表面质感；活塞部件采用铝合金材质参数，调整金属粗糙度与反光度，还原铸铝活塞的表面特征；活塞环部分采用深色耐磨合金材质，与活塞本体形成清晰的视觉区分。整体模型装配逻辑严谨，各部件无干涉错位问题，可用于径向引擎工作原理的模拟演示，能够直观展现多缸径向引擎做功顺序、动力传递路径的核心特点，帮助理解这类特殊布局内燃机相较于直列、V型引擎在结构紧凑性、动力输出平顺性上的设计优势，完整呈现了径向引擎从中心动力输出端到各缸做功单元的结构连接关系。
