机加工用螺杆式手动夹紧工装夹具

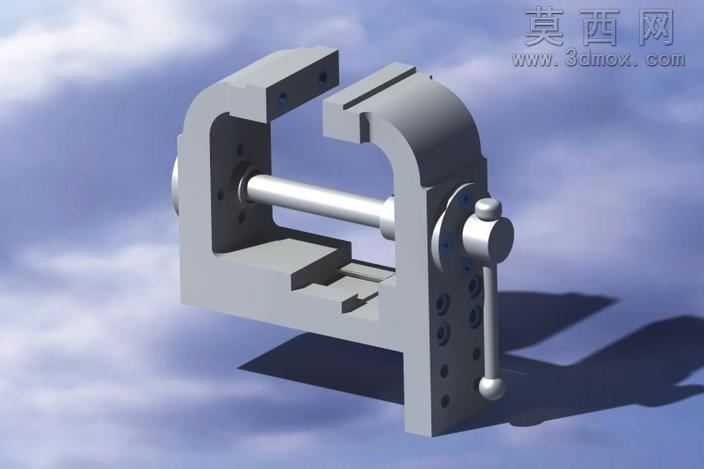

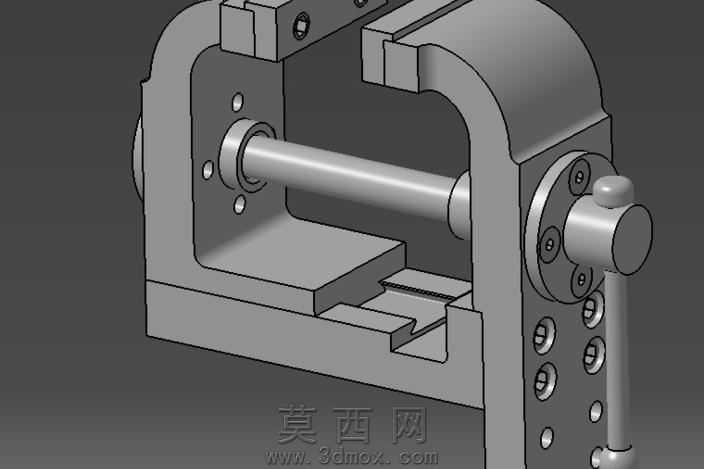

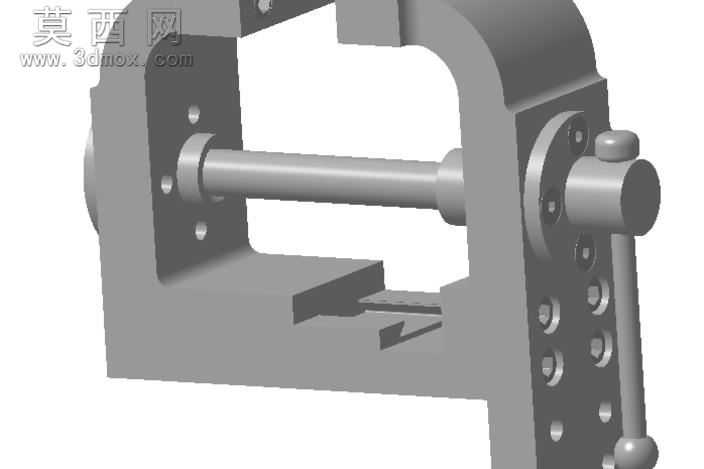

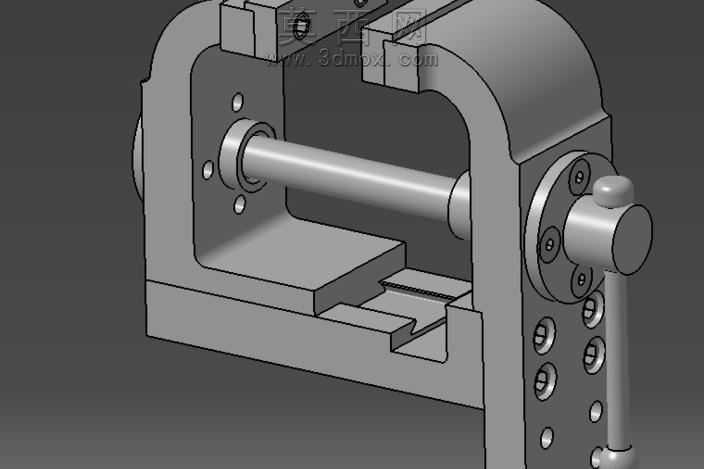

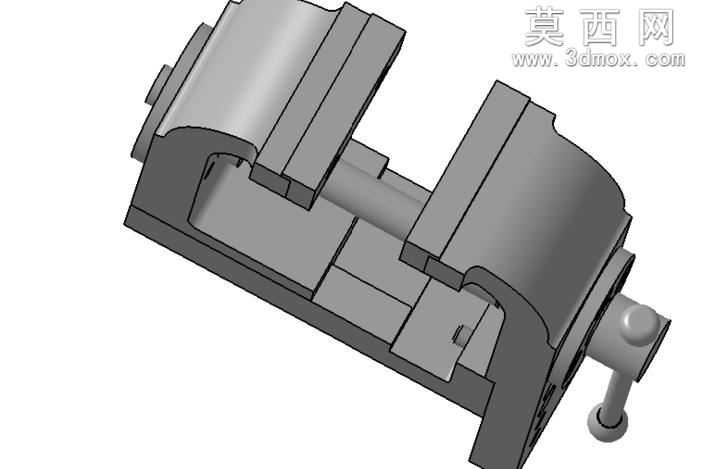

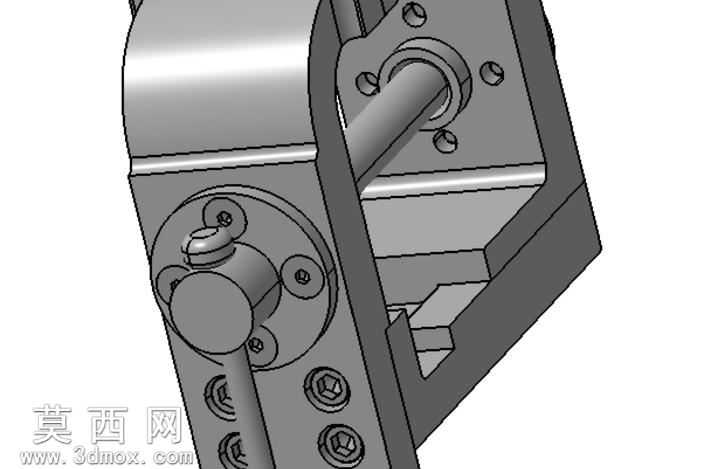

该加工夹具三维模型采用参数化建模方式完成整体构建，建模过程中严格遵循机械加工工装的设计规范，对每一处结构尺寸都做了精准的参数约束，确保各部件之间的装配关系完全符合实际机械运动逻辑。模型整体采用C型开式框架主体结构，框架部分做了等壁厚加强设计，在夹持受力的关键位置预留了安装定位孔，可直接适配机床工作台的T型槽安装标准，无需额外做转接结构设计。传动部分采用梯形螺杆传动结构，建模时还原了梯形螺纹的完整牙型特征，螺杆端部搭配球头手柄，手柄与螺杆的连接位置做了防转定位结构设计，转动手柄时可带动活动压块沿框架内侧的导向槽做直线进给运动，导向槽与活动压块的配合面做了间隙配合的参数设定，模拟实际工装的滑动顺畅度，避免出现卡滞问题。模型渲染阶段采用哑光金属材质模拟铸铁框架的质感，对螺杆、手柄等运动部件赋予了精钢材质效果，通过光影调整突出各部件的结构轮廓，清晰展示夹具的开合行程范围与夹持空间尺寸。设计思路上围绕机加工场景的通用夹持需求，兼顾了夹持稳定性与操作便捷性，框架内侧的夹持面做了防滑纹理设计，可避免工件装夹时出现打滑移位，整体结构无冗余部件，所有组成零件都做了独立建模保留，可直接用于工程图导出、运动仿真验证或者3D打印原型制作，能够为机加工工装的设计优化提供完整的三维参考，还原了手动夹紧夹具的全部机械结构细节，从框架的受力结构到传动部件的运动配合都做了符合工程实际的设计表达。
