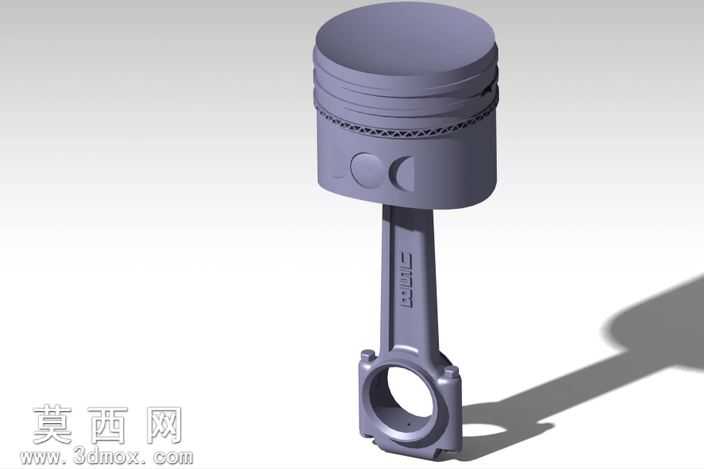

汽车发动机活塞连杆组件三维结构设计

本作品为汽车内燃机核心动力传递组件的三维建模成果，完整还原活塞与连杆的装配结构，建模过程严格遵循内燃机零部件的实际工程尺寸比例，依托三维建模软件完成全参数化特征构建。首先针对活塞部分进行结构拆解建模：依次构建活塞顶部的燃烧室凹面结构、头部的多道环槽结构，精准还原气环、油环的安装槽位尺寸，对活塞裙部的型线做了贴合实际工作工况的曲面优化，裙部的减重凹坑、销座的加强筋结构均通过拉伸、切除、圆角特征逐一实现，保证活塞结构既满足强度要求又符合轻量化设计逻辑。针对连杆部分，建模时先绘制杆身的工字型截面草图，通过放样特征实现杆身从小头到大头的平滑过渡，精准还原小头的衬套安装孔、大头的分体式轴瓦安装结构，对连杆螺栓的安装凸台、定位凹槽做了细节特征刻画，保证连杆与活塞销、曲轴曲柄销的装配位完全匹配。材质与渲染阶段，为活塞赋予铸铝合金材质，调整金属粗糙度、反光参数还原铝合金活塞的哑光金属质感，为连杆赋予锻钢材质参数，通过光影调整突出锻钢件的致密金属质感，渲染时添加柔和的环境光与定向投影，清晰展现组件的结构层次与装配关系。设计过程中充分考虑活塞连杆组件的实际工作逻辑，活塞与连杆通过活塞销实现铰接配合，建模时预留了合理的装配间隙，各部位的圆角、倒角特征均按照机械加工工艺要求设置，避免出现应力集中的不合理结构，整体模型结构完整，特征清晰，可用于内燃机结构教学、装配仿真演示、零部件设计参考等场景，完整还原了往复式动力机构中活塞连杆组件将活塞往复直线运动转化为曲轴旋转运动的核心结构载体，各部分结构比例协调，细节特征到位，充分体现了动力核心零部件的设计逻辑与工艺要求。
