2英寸微型轴向涡喷发动机结构设计

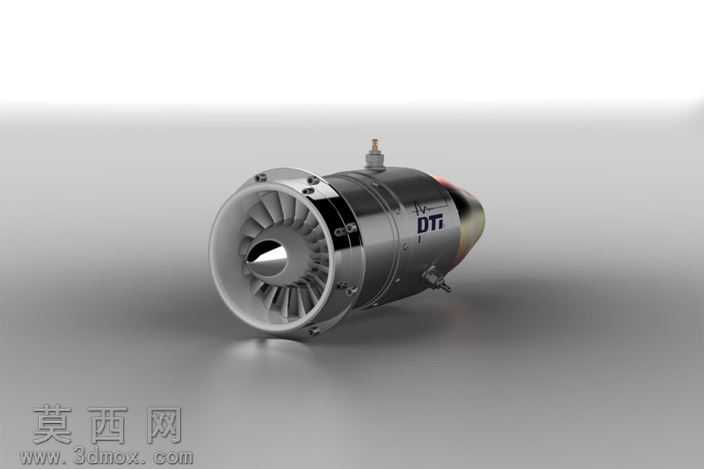

本作品为2英寸规格微型轴向涡喷发动机的三维设计成果，建模阶段严格遵循微型涡喷的气动布局逻辑，以轴向进气、离心压气、单级涡轮的经典结构为核心框架，在三维建模软件中完成全零件参数化搭建。首先针对进气道部分，采用收敛型轴向进气构型，对进气唇口做圆弧过渡处理，建模时精准控制进气道内壁曲面的曲率连续性，保证进气气流能够均匀无分离地进入压气机段，避免小尺寸工况下的进气畸变问题。压气机部分采用离心式叶轮设计，对每一片叶片的翼型做参数化建模，控制叶片的安装角、叶尖间隙与轮盘的同轴度，还原30000rpm高转速工况下的气动适配结构，叶轮与机匣的配合间隙严格控制在微型涡喷的合理区间，既避免转动剐蹭，又减少压气效率损失。燃烧室段采用环形燃烧室构型，建模时还原了喷油嘴安装位、火焰筒壁面的冷却小孔结构，保证燃油雾化与掺混的空间结构合理性，机匣部分采用分段式法兰连接结构，每一处连接螺栓孔的位置、法兰密封面的平面度都做了精准建模，兼顾装配可行性与高温工况下的密封需求。涡轮段与压气机采用同轴连接结构，涡轮叶片的导向器构型与压气机叶轮做转速匹配设计，尾喷管采用收敛型喷口，精准控制喷口截面面积与涡轮出口的气流适配性。材质渲染阶段，机匣主体采用高温合金金属材质，还原金属表面的哑光金属质感与加工纹理，压气机叶片做抛光金属质感处理，进气道唇口、尾喷口部分做高温氧化后的金属色泽区分，连接螺栓、喷油嘴等小零件做镀锌紧固件的材质表现，整体渲染采用柔和的影棚布光，突出发动机的曲面结构与零件装配层次，清晰展现各部件的衔接关系。设计过程中重点考量了高转速工况下的结构同轴度，所有转动部件的回转中心严格对齐，支撑轴承的安装位做了加强结构设计，避免30000rpm高转速下的转动振动问题，同时针对微型涡喷的尺寸限制，对管路、油路的布置做了集成化设计，在有限的2英寸直径空间内完成所有功能部件的合理排布，既满足气动性能要求，又兼顾实际加工装配的可行性，完整还原了可实现30000rpm稳定运转的微型轴向涡喷的全结构细节。
