双缸对置式往复发动机结构三维建模作品

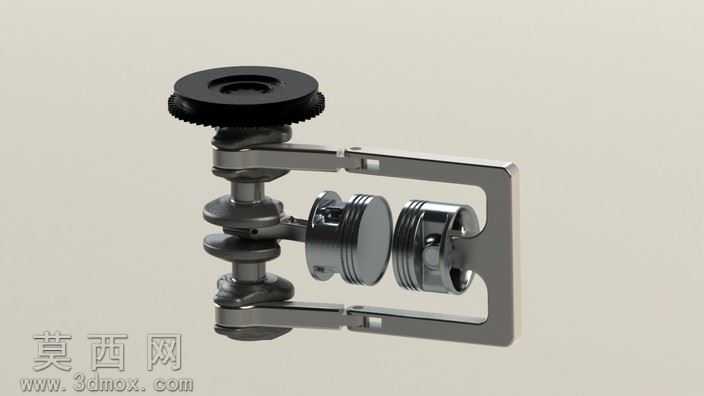

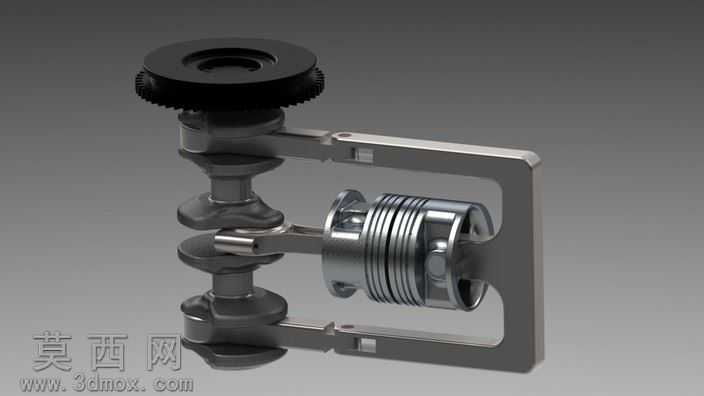

本作品为双缸对置布局的往复式动力机构三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处零部件的尺寸参数进行了反复校核，确保各运动部件之间不存在干涉问题。建模阶段首先完成核心传动件的参数化绘制，针对曲轴的偏心轴颈、平衡配重块结构，采用草图旋转加特征切除的方式构建，精准还原曲轴的动平衡设计结构，保证后续运动仿真时的运转平顺性；针对活塞部件，分别绘制活塞顶、活塞环槽、活塞销座的细节结构，还原真实活塞的轻量化减重设计与密封结构预留位；连杆部分采用两端带孔的杆身结构，对大头端的剖分连接结构、小头端的衬套安装位都做了精细化建模，还原连杆传递动力的结构特性。顶部的传动齿轮与带轮采用渐开线齿形参数化生成，保证齿形啮合的精度符合机械传动标准。装配阶段采用自下而上的装配逻辑，先完成曲轴连杆活塞的子装配，验证活塞往复运动与曲轴旋转运动的转换逻辑通顺，再将子装配装入框架式机体结构，最后安装顶部的传动轮系，全程添加正确的配合约束，确保各部件的运动自由度符合真实机械的运动规律。渲染阶段为不同部件赋予了贴合真实材质的外观属性：金属运动部件采用抛光合金钢材质，调整金属粗糙度与反射参数，还原机加工金属零件的细腻金属质感；框架式机体采用哑光金属材质，与内部运动件形成视觉层次区分；齿轮部件做了发黑处理的材质效果，还原真实传动件的表面处理工艺。整体渲染采用柔和的侧上方打光，既清晰展现各部件的结构轮廓，又通过阴影层次凸显整个动力机构的空间装配关系，直观呈现往复式发动机将活塞直线往复运动转换为曲轴旋转运动的核心工作原理，完整还原了这类动力装置的核心机械结构特征，可用于机械原理教学演示、结构设计参考等场景。
