手动推刀式瓷砖切割作业设备结构设计

这款手动瓷砖推刀是面向家装瓦工作业、小型工装瓷砖铺贴场景设计的专用裁切设备，主要用于各类通体砖、抛光砖、釉面砖、仿古砖等墙地面瓷砖的直线裁切作业，相比电动切割设备，它作业过程无粉尘污染、无噪音干扰，不需要外接电源，操作门槛低，裁切边缘整齐无崩边，是室内装修铺贴作业场景中普及率极高的手动作业工具。

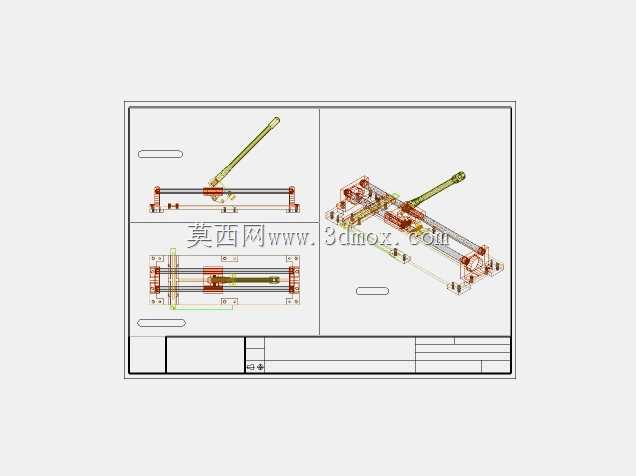

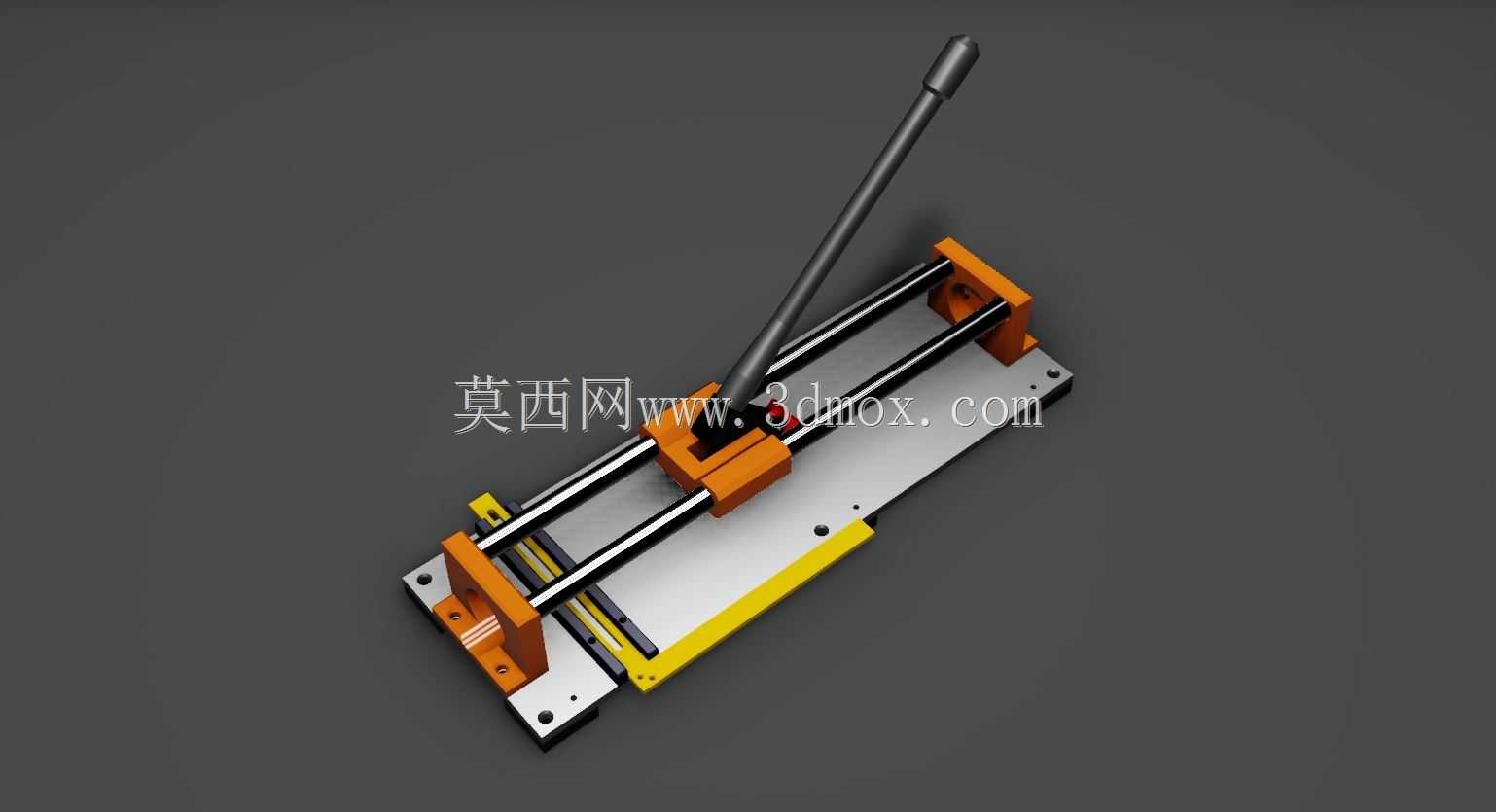

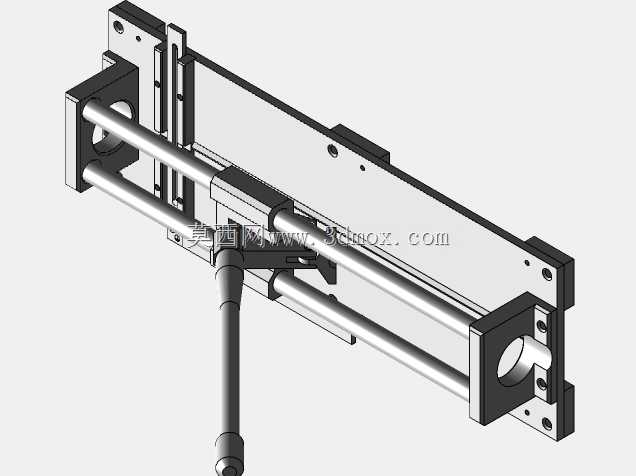

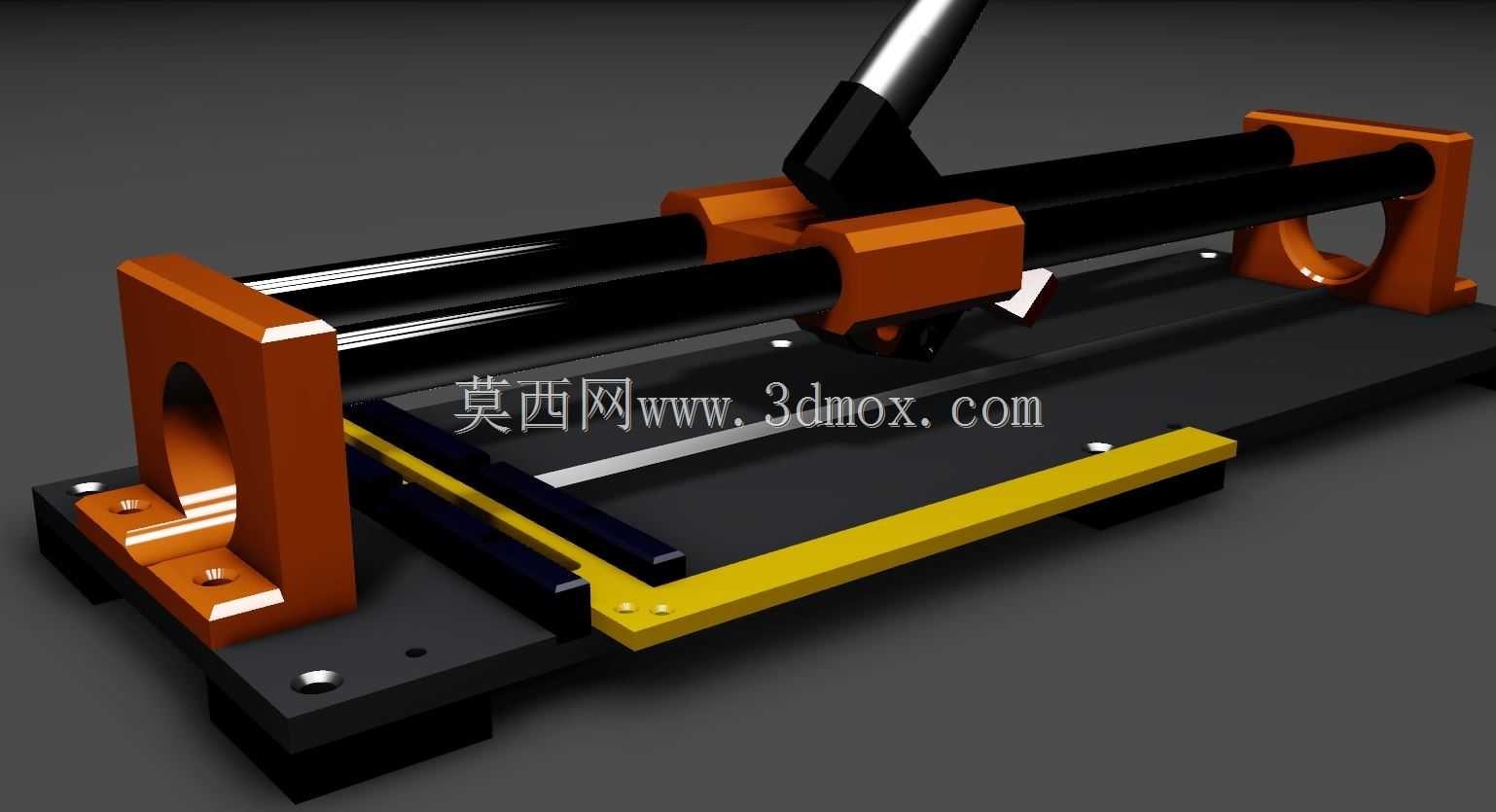

从功能设计逻辑来看，这款设备采用双光轴导轨作为滑动承载结构，两根平行的高精度镀铬光轴两端通过橙色压铸支撑座固定在底部的加厚钢板底座上，滑动刀座通过直线轴承与光轴配合，滑动过程顺滑无卡顿，能够保证刀头行走轨迹的直线度，避免裁切路径偏移导致的瓷砖报废。底座前端设置了可翻转的黄色定位靠尺，靠尺上带有刻度标识，能够快速对齐瓷砖边缘，精准控制裁切宽度，不需要额外测量划线就能完成定尺裁切，大幅提升作业效率。底座表面铺设了柔性缓冲垫，能够避免瓷砖放置过程中出现表面刮花，同时在压断瓷砖时提供均匀的支撑力，保证瓷砖受力均匀沿划痕断开。

操作端的压杆采用杠杆式结构设计，刀头安装在滑动座下方，推动滑动座沿导轨行走时，硬质合金刀轮会在瓷砖表面划出连续均匀的浅痕，之后扳动压杆，通过压杆末端的压脚对划痕两侧施加向下的压力，利用瓷砖的脆性特性让瓷砖沿划痕整齐断开，整个操作过程单人即可完成，不需要额外辅助工具。设备的安装边界充分考虑了现场作业的便携性需求，整体底座采用平板式结构，不需要额外固定安装，放置在平整的地面或者作业台面上即可使用，底部带有防滑胶垫，作业过程中不会出现滑移，设备整体重量控制在单人可搬运的范围内，能够方便装修工人在不同作业点位之间转移携带。

设计过程中针对作业痛点做了多处优化：两端的支撑座采用加强筋结构，提升导轨安装的结构刚性，避免长期使用后导轨变形影响裁切精度；刀座上设置了刀轮深度调节结构，能够根据不同厚度的瓷砖调整刀轮下压深度，避免刀轮过深导致瓷砖表面崩瓷，或是过浅导致划痕不足无法顺利压断；压杆的握持位置做了防滑包覆处理，长时间握持操作不易打滑，施力更加顺手。靠尺的翻转结构带有定位卡扣，收起时不会干扰大尺寸瓷砖的放置，展开时能够自动锁止在水平位置，保证定位基准的准确性。
