多工位级进冲孔落料复合冲模结构

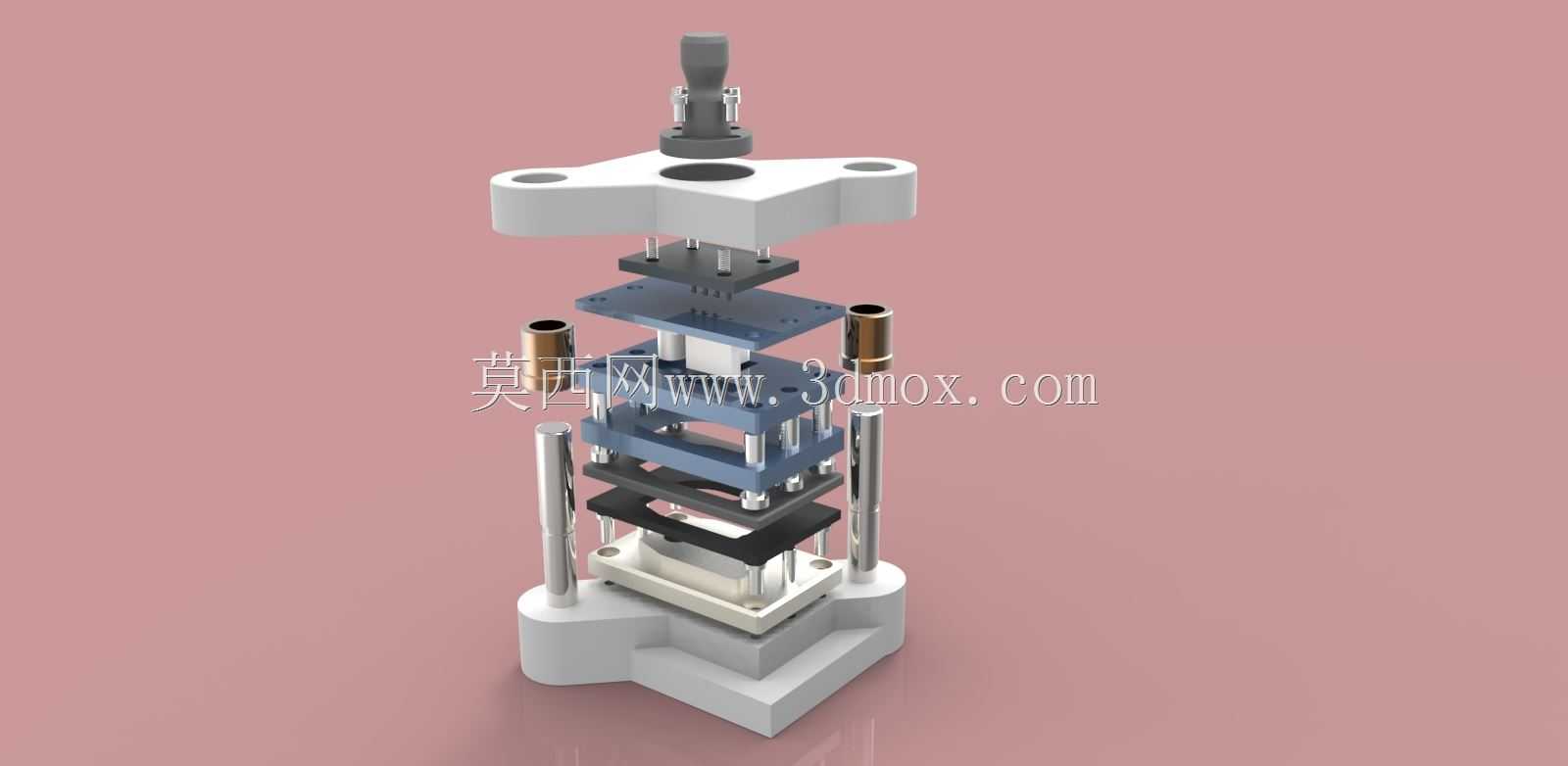

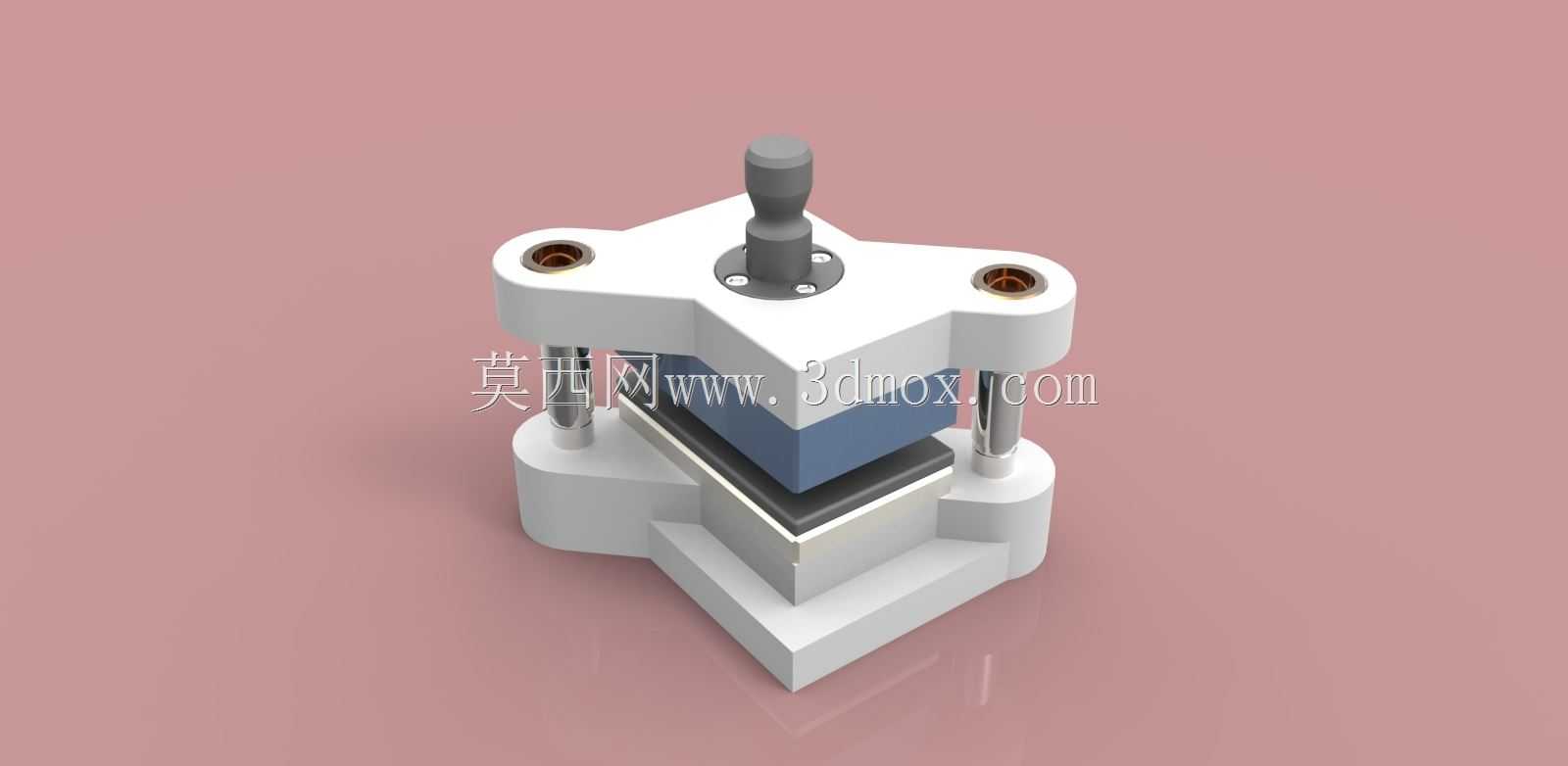

该套冲模结构主要应用于五金冲压加工生产场景，适配普通开式压力机的安装工位，可完成薄金属板材的冲孔与落料复合加工工序，在小型五金零部件、家电钣金配件、电子接插件等产品的批量冲压生产环节中广泛使用，能够在单次压力机行程内完成多道冲压工序，有效减少板材多次定位带来的精度误差，提升冲压生产的加工效率与成品一致性。整套模具采用经典的导柱导套模架结构，上下模座通过对称布置的滑动导柱实现合模导向，导柱配套耐磨铜套降低长期往复运动的磨损量，保证合模过程中上模各工作部件与下模工位的对位精度，避免冲裁过程中出现啃模、毛刺过大等质量问题。上模部分集成了模柄、上垫板、凸模固定板、卸料板等核心部件，模柄采用标准圆柱形结构，可直接与压力机滑块的安装孔配合锁紧，保证上模整体随滑块做稳定的上下往复运动；冲孔凸模与落料凸模根据加工工序的排布固定在凸模固定板上，凸模与固定板之间采用过盈配合保证连接强度，上垫板承担凸模工作时的反向冲击力，避免冲击力直接作用在上模座造成模座凹陷变形。卸料板通过弹性元件与上模座连接，合模前首先压紧待加工板材，冲裁完成后弹性元件驱动卸料板将箍在凸模上的废料与成品件剥离，避免工件随凸模上行影响连续送料。下模部分设置了凹模固定板、下垫板、下模座以及定位挡料结构，凹模的刃口与上模凸模保持均匀的冲裁间隙，间隙值根据加工板材的材质与厚度匹配设计，保证冲裁断面的平整光滑；挡料结构用于限定板材的送进步距，确保每一次冲压的工位位置准确，避免出现孔位偏移、落料尺寸超差的问题。整套模具的安装边界适配常规中小型压力机的工作台面尺寸，上下模座的安装槽与压板位置符合通用冲压设备的装夹标准，无需额外改造设备即可完成安装调试；模具各部件采用模块化设计，易损的凸模、凹模刃口部分可单独拆卸更换，降低长期生产的维护成本，导柱、弹性卸料元件等通用部件可直接选用标准件替换，缩短模具维修的停机时间。在实际生产过程中，该结构可适配0.5-3mm厚度的冷轧钢板、铝板、铜板等常见冲压板材，通过更换对应规格的凸凹模部件即可调整加工孔位与落料外形，适配小批量多品种的冲压生产需求，同时模架部分可重复利用，仅需更换工作部件即可适配不同产品的加工需求，有效降低模具的开发成本。
