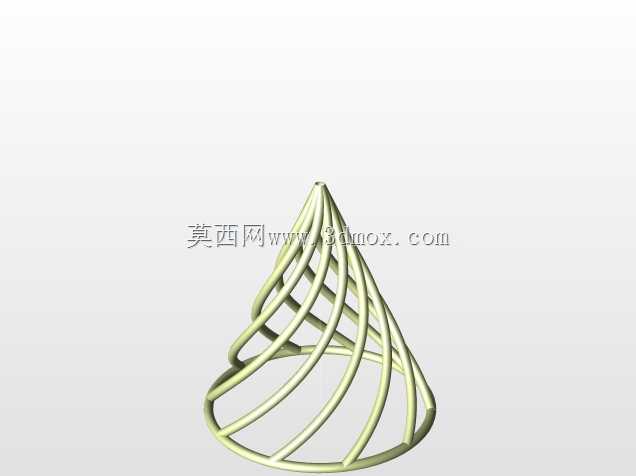

螺旋镂空锥状线架结构创意造型

　　这类螺旋镂空锥状线架结构，在实际工程应用中常作为轻量化支撑构件、流体导流内芯或是装饰性结构骨架使用，在通风管道内部的导流段、景观装置的内部支撑框架、小型实验设备的物料导流结构中都能见到相似构型的身影。从结构功能来看，连续盘旋的杆件沿着锥面母线方向螺旋抬升，相邻杆件之间形成均匀的镂空间隙，既能够保证流体或者气流顺着螺旋导向面平缓改变流向，减少直角转向带来的紊流与压损，又能凭借连续的空间杆件受力体系，在整体重量远低于实心锥结构的前提下，获得足够的纵向承载与抗侧向形变能力。

　　设计这类结构的时候，首先要确定整体锥度的边界约束：底部最大外接圆直径需要匹配安装位的内径尺寸，保证结构落座后不会出现径向窜动，顶部收窄后的最小直径要适配对接端的接口尺寸，避免出现衔接错位。螺旋线的导程参数需要结合实际用途调整，如果作为导流结构使用，导程过大会导致导向角度过陡，流体转向过快产生局部涡流，导程过小则会增加杆件的总长度，带来不必要的重量提升与材料浪费，通常会根据流经介质的流速、粘度参数，将螺旋升角控制在12度到18度的区间内，平衡导向效果与结构自重。

　　杆件本身的截面直径选择也需要结合受力场景核算，作为静态支撑使用时，杆件截面在满足长细比要求、避免受压失稳的前提下，可以尽量选小尺寸来提升镂空率；如果是作为有物料冲刷的导流部件，杆件截面需要适当加大，同时在杆件表面做圆滑过渡处理，减少物料挂附与冲刷磨损。整个结构的所有杆件在空间中是连续顺滑衔接的，不存在突兀的折角，一方面是为了减少应力集中点，避免长期受载后在折角位置出现疲劳断裂，另一方面也能降低加工成型的难度，不管是采用金属弯制焊接还是3D打印一体成型，顺滑的空间曲线都能减少工艺断点，提升成型精度。

　　在安装边界的考量上，这类结构通常不需要额外的复杂固定结构，底部依托锥面自然扩大的直径落座在安装位的台阶面上，顶部可以根据对接需求设计小尺寸的连接端，或是直接保持收窄的锥顶形态抵靠在上端限位结构上，整体装配不需要额外的紧固件，依靠自身锥度的自锁特性就能实现径向与轴向的定位，拆装维护的时候只需要顺着轴向抽出即可，不会和周边安装壁面发生卡滞。

　　从建模逻辑来看，构建这类结构首先要建立基准锥面，在锥面上绘制单条螺旋引导线，确认螺旋的圈数、起始角度与终止位置符合尺寸边界要求后，以引导线为路径扫描圆形截面得到单根杆件，之后通过圆周阵列的方式得到均匀分布的所有杆件，阵列的数量需要结合镂空率要求调整，阵列数量过多会导致间隙过小，影响通透效果，数量过少则会降低结构整体的刚度，通常6到8根的阵列数量能够在刚度与镂空率之间取得较好的平衡。建模过程中需要注意所有杆件在顶部收窄位置的间隙，避免出现杆件相交重叠的错误，同时要保证每根杆件的曲率变化均匀，不要出现局部曲率突变的情况，否则后续做有限元受力分析的时候，会在突变位置出现不符合实际的应力集中误判，影响结构校验的准确性。

　　这类结构在实际使用中还有一个优势，就是镂空的间隙可以根据需求调整，比如作为过滤支撑骨架使用时，可以在杆件外侧包覆滤网，螺旋杆件能够为滤网提供均匀的支撑点，避免滤网在受压时出现局部塌陷；作为装饰结构使用时，均匀的螺旋间隙在光线照射下会形成规律的光影效果，不需要额外做表面处理就能获得不错的视觉层次感。在尺寸校验环节，需要重点核对整体结构的总高度，确保安装后上下两端的预留间隙符合装配要求，不会因为尺寸超差导致安装时出现顶死或者间隙过大晃动的问题，同时要核对底部最大直径的尺寸公差，保证和安装位的配合间隙控制在合理范围，既不会因为间隙过小导致装配困难，也不会因为间隙过大导致结构运行中出现晃动异响。
