多工位级进冲压料带结构设计

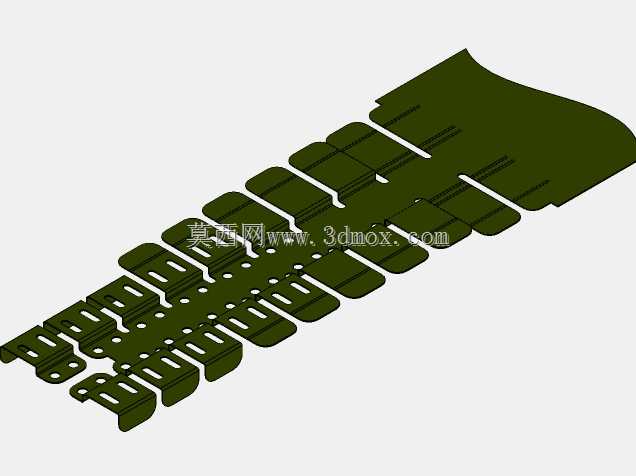

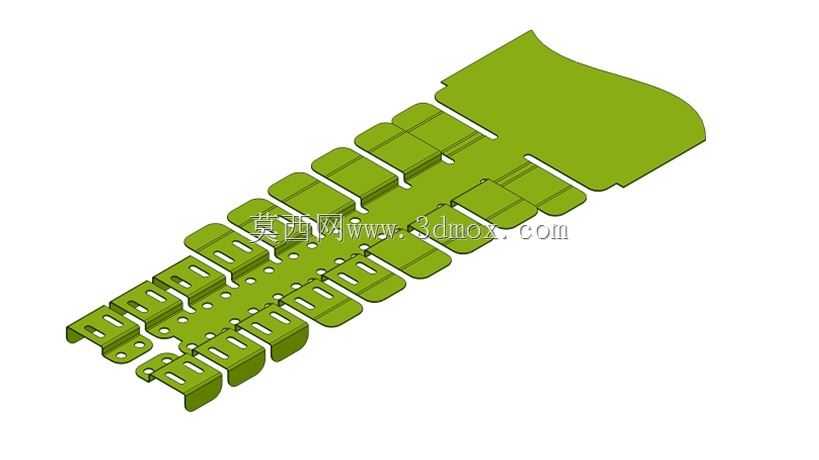

该结构为多工位级进冲压生产所用的料带排样载体，是高速连续冲压作业中的核心配套结构，广泛应用于电子接插件、小型五金结构件、汽车精密冲压零部件的批量生产场景，适配高速冲床的连续自动化冲压工况，可在单次冲床行程内同步完成冲裁、弯曲、成型、切边等多道加工工序，全程无需人工周转工件，能够大幅提升精密五金件的生产效率与加工一致性。从实际生产用途来看，该料带作为冲压过程中连接各工位半成品的载体，能够精准将待加工带料依次输送至每个加工工位，保证各工序的加工位置精度，同时在冲压过程中为半成品提供足够的支撑强度，避免带料在送进过程中出现偏移、翘曲、变形等问题，保障连续冲压过程的稳定性，最终在末工位将成型工件与载体分离，得到符合尺寸要求的成品零件。在功能特性设计上，该料带采用双侧载体的排样思路，载体部分设置有均匀分布的导正孔，可配合冲床的导正销实现带料的精确定位，定位精度可控制在微米级，满足精密冲压件的公差要求；各工位之间预留有足够的搭边宽度，既能够保证带料在多工位冲压过程中的连接强度，避免料带拉断变形，又能尽可能提升材料利用率，减少生产过程中的原材料损耗；料带上的工位排布遵循冲压加工的工序顺序逻辑，先完成冲导正孔、冲工艺切口等基础工序，再依次完成局部成型、弯曲、精整等工序，最后完成工件与载体的分离，各工序之间的步距保持一致，适配冲床的自动送料机构的送进步长，可实现全程自动化送进生产，无需人工干预。在设计思路层面，该结构充分考虑了高速冲压的工况需求，载体的刚性设计经过反复校核，能够承受高速送料过程中的拉扯力与冲压过程中的冲击力，避免料带在生产过程中出现拱起、卡料等问题；工位排布时充分考虑了各工序的加工干涉问题，相邻工位的成型结构预留有足够的安全距离，避免模具工作部件出现碰撞损坏；同时针对不同工序的成型受力特点，在料带对应位置设计有工艺压料结构，可在冲压时压紧带料，减少成型过程中的材料回弹，提升工件的成型精度。在外形与安装边界层面，该料带整体为长条形连续带状结构，宽度根据对应冲压工件的展开尺寸与搭边宽度确定，适配对应规格的自动送料机与冲床工作台面的安装尺寸，导正孔的孔位间距与模具内部的导正销位置完全匹配，料带的厚度与待加工带料厚度保持一致，可顺畅通过模具内部的导料板、卸料板等结构，不会出现卡滞问题；料带两侧的搭边尺寸经过精准计算，既保证足够的连接强度，又不会造成原材料的额外浪费，在末工位分离后，剩余的废料载体可通过自动收料机构统一收集，实现生产过程的连续化运转。
