太阳能电池板18MM槽切冲孔冲压工装

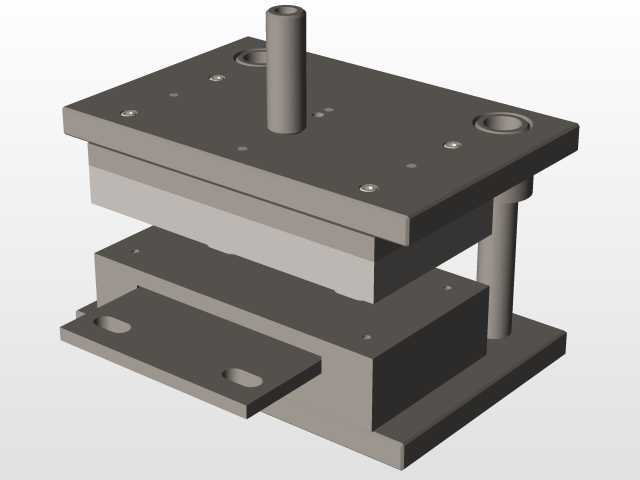

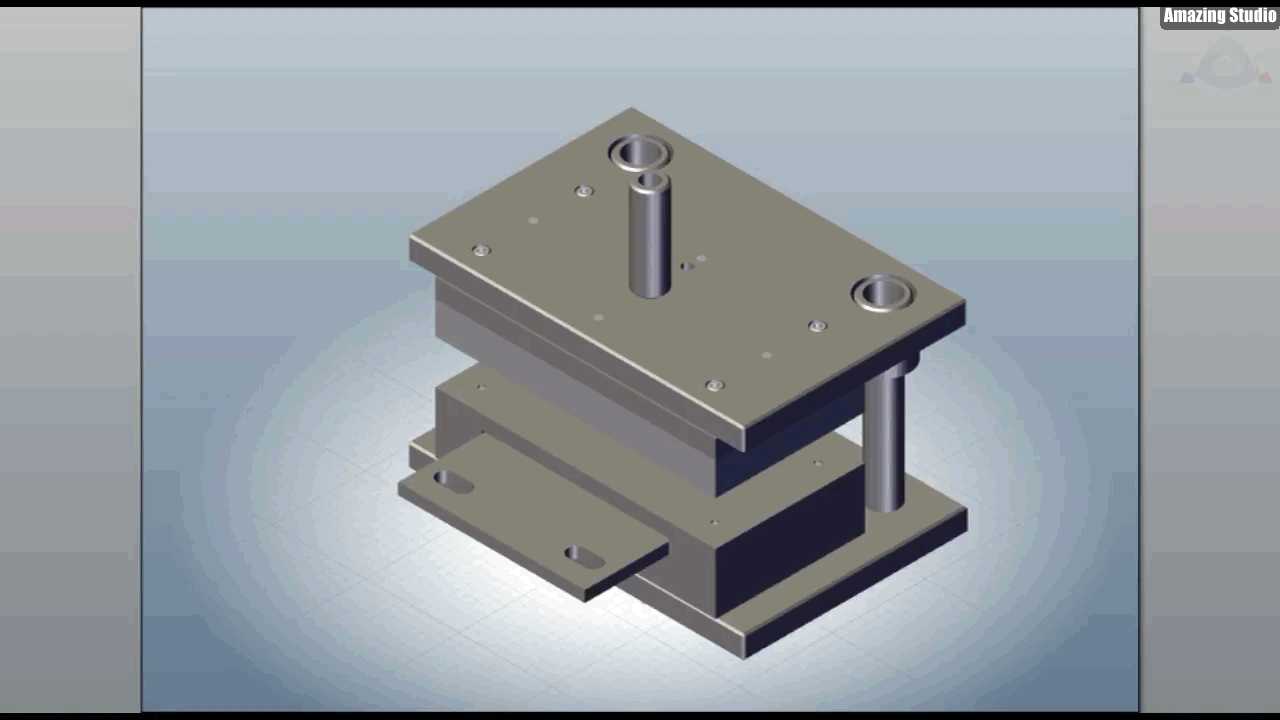

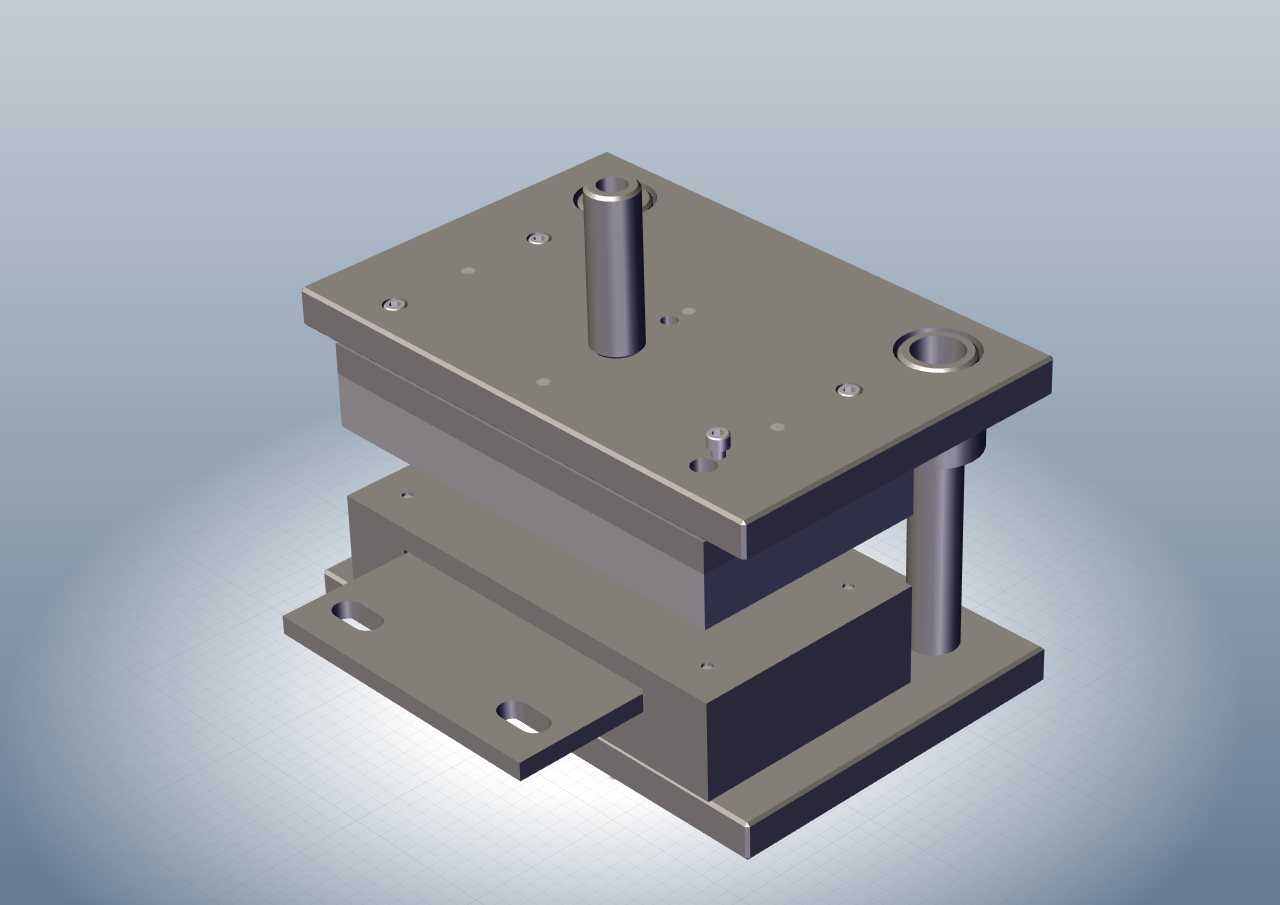

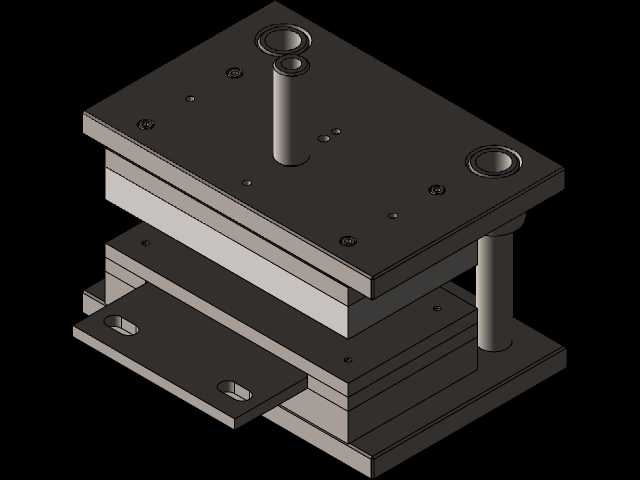

这款冲压工装主要面向分布式光伏电站建设及太阳能电池板生产环节的板件加工需求，针对5千瓦级太阳能发电系统所用的带玻璃衬底太阳能电池板金属边框加工场景设计，核心完成18mm规格的槽型切割与定位冲孔工序，适配21块标准规格玻璃结构电池板的批量边框加工任务，同时配套手动跟踪机构的安装位加工能力，可满足小型光伏电站现场构件加工、电池板组装产线的工位加工需求，解决光伏边框加工中槽位精度不足、孔位同轴度偏差导致的组件装配错位、跟踪机构安装卡滞的实际问题。工装整体采用经典的三板式冲压模架结构，上下模座通过对称布置的导柱导套实现合模导向，导柱选用高耐磨轴承钢材质，配合间隙控制在0.02mm以内，保证连续冲压过程中凸凹模的对位精度，避免冲裁过程中出现啃模、毛刺超差的问题。上模座集成槽切凸模与冲孔冲头，冲头采用快换式安装结构，可根据加工损耗情况单独更换刃口部件，无需拆解整套模架，降低现场维护的时间成本；下模座对应设置凹模镶块与卸料板，卸料板采用弹性卸料结构，冲压完成后可自动将卡滞在凸模上的工件脱出，避免带料问题影响连续加工效率。设计过程中充分考虑光伏边框薄板的加工特性，针对0.8-1.5mm厚度的铝合金边框板材，冲裁间隙选取板材厚度的8%，既保证冲裁断面的光洁度，又延长刃口的使用寿命；模架整体的安装边界适配常规16吨-25吨开式压力机的工作台尺寸，上下模座的安装槽采用标准T型槽间距设计，可直接固定在常规冲压设备的工作台上，无需额外制作过渡安装板。手动跟踪机构的适配结构集成在下模座的定位端，加工时可通过侧边定位挡块快速固定电池板边框的装夹位置，一次装夹即可完成槽切与冲孔两道工序，减少多次装夹带来的定位误差，加工出的槽位与孔位可直接适配手动跟踪机构的安装尺寸，无需二次锉修调整。模架的外露导向部件配备防尘护套，可适配光伏电站现场多尘的加工环境，避免沙尘进入导套配合面加剧磨损，延长工装的整体使用寿命。
