斜躺式人力三轮代步车结构设计

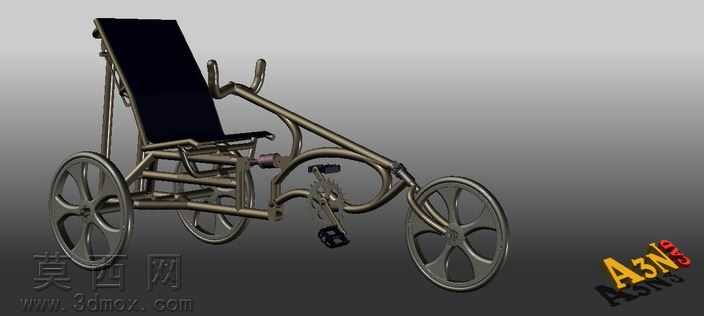

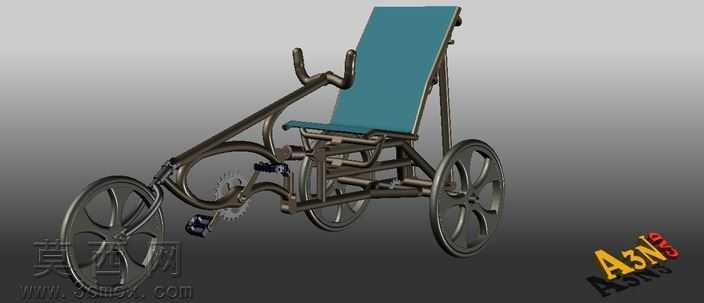

该作品为斜躺式人力三轮车的三维设计方案，建模阶段通过参数化特征建模完成整车所有零部件的搭建，首先以管材弯折成型的车架作为核心基准，绘制连续的空间三维草图标注各段管材的弯折角度、连接点位与管径参数，通过扫掠特征生成空心金属车架的实体模型，精准还原车架的流畅弧形过渡结构，保证车架受力路径的合理性。建模过程中对传动系统做了精细化还原，包含牙盘、飞轮、脚踏曲柄、传动链条等全套传动部件，链条通过阵列链节配合路径约束完成装配，还原脚踏动力传递至后轮的完整传动逻辑。转向系统部分还原了车把、转向连动杆与前轮转向节的连接结构，保证转向动作的运动仿真可正常运行。材质与渲染阶段，为车架赋予哑光黑金属材质，模拟钢制管材喷塑后的表面质感，为座椅部分赋予蓝绿色哑光布艺材质，还原帆布座椅的织物纹理与柔和反光特性，为车轮部分分别赋予橡胶轮胎的哑光深灰材质与金属轮毂的亮面金属质感，区分不同部件的材质差异。渲染时采用渐变灰色背景突出整车主体，通过三点布光方案打亮车架的弧形结构与车轮的辐条细节，在地面投射柔和阴影增强模型的立体感与真实感。结构设计上采用前单轮后双轮的三轮布局，保证驻车与低速行驶时的稳定性，斜躺式的座椅设计将骑行者的重心后移，相比传统直立式三轮车可降低长时间骑行的腰部负荷，座椅靠背采用大倾角支撑设计，搭配同材质的坐垫结构提升乘坐贴合度。车把设置在座椅前方的高位区域，匹配斜躺姿态下的手臂自然伸展角度，脚踏机构设置在车身前部，符合斜躺姿态下的腿部发力角度，后轮采用双轮对称布局，搭配简化的辐条式轮毂结构，兼顾结构强度与轻量化表现。整体设计围绕休闲人力代步的使用场景，在保证结构可实现性的基础上优化骑行姿态的舒适度，所有零部件的装配关系均符合实际机械装配逻辑，可用于后续的结构验证、运动仿真与原型制作参考。
