哈斯五轴加工转台TRT160VF3结构模型

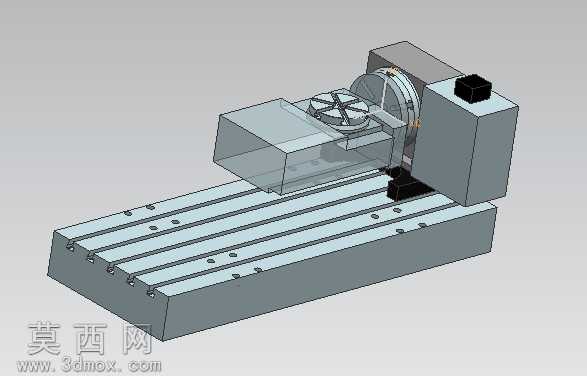

本模型为哈斯配套的TRT160VF3五轴转台三维结构模型，整体建模过程严格遵循真实机床附件的尺寸比例与装配逻辑，采用参数化建模方式完成各部件的搭建。建模时首先以转台的安装基准面为起点，构建下方的机床工作台安装底座，底座上的T型槽结构、安装定位孔位均按照实际安装标准还原，槽体的倒角、孔位的沉头结构都做了精细化处理，保证装配时的定位精度匹配真实安装需求。中部的回转支撑结构作为转台的核心传动部分，建模时还原了回转盘的卡盘安装接口、盘面的定位槽与锁紧孔位，盘面的圆形刻度标识区域也做了对应结构刻画，还原真实转台的分度参考特征。侧方的驱动箱体部分，还原了伺服电机的安装位、箱体的散热筋结构、顶部的接线盒模块，箱体与回转盘的连接过渡部分做了贴合实际的装配间隙处理，避免出现结构穿模的问题。模型的材质渲染部分，对机床铸件部分采用哑光灰铸铁材质，调整材质的粗糙度与金属反光度，还原机床铸件的哑光磨砂质感；对T型槽的加工面、回转盘的工作台面采用精铣钢材质，适当提高材质反光度，区分加工面与铸件毛坯面的视觉差异；对顶部的接线盒采用黑色工程塑料材质，调整材质的漫反射参数，还原塑料件的哑光质感。整体装配结构按照真实转台的装配层级搭建，从底座安装面到回转支撑、驱动单元、顶部锁紧结构的层级关系清晰，各部件的连接关系符合机械装配逻辑，可直观展示五轴转台在加工中心工作台上的安装形态与整体布局，清晰呈现转台的回转、倾斜动作的结构基础，还原该型号转台紧凑的结构设计特点，展现其作为五轴加工核心附件的结构特征，可用于机床结构教学、加工方案模拟、工装布局验证等场景的参考使用。
