龙门式数控磨机设备结构三维设计

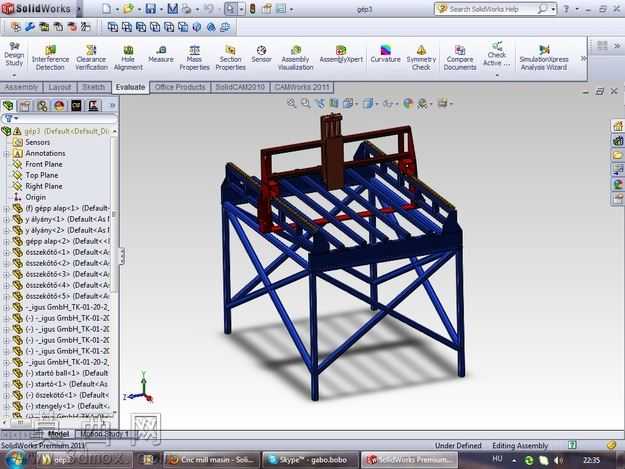

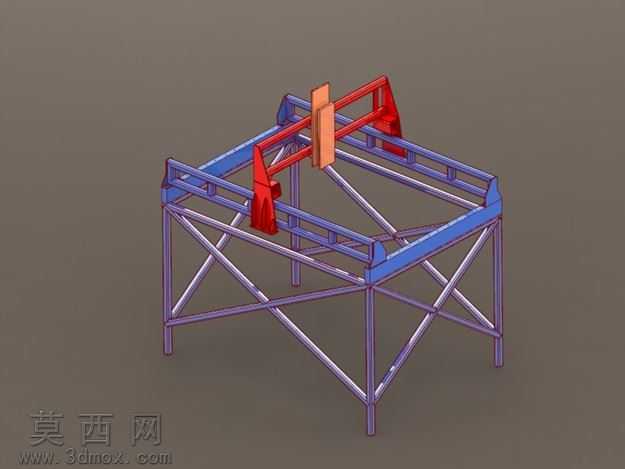

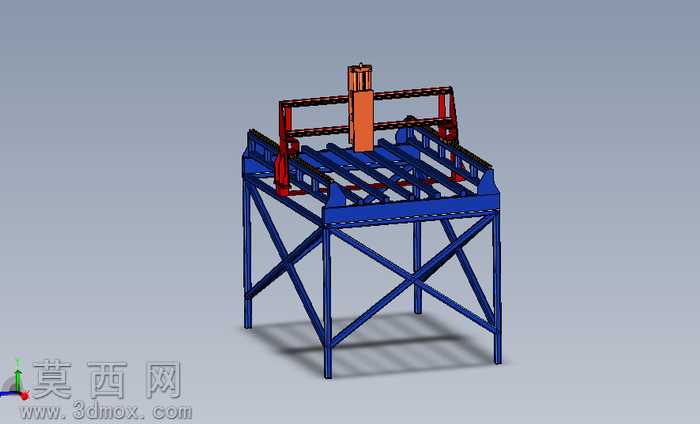

本模型采用SolidWorks进行全参数化三维建模，完整还原了龙门式数控磨机的整体机械结构，建模过程遵循机械设计的实际装配逻辑，所有零部件均按照真实加工尺寸比例构建，无结构缺失与干涉问题。模型主体分为底部支撑机架、龙门移动横梁、磨削执行滑台三个核心部分，底部支撑机架采用方管焊接桁架式结构，通过交叉斜撑强化整体刚性，可有效抵消磨削作业时产生的振动载荷，机架支脚采用等长设计保证设备放置的水平度，支撑框架上方预留了工件装夹平台的安装位，平台框架采用纵横排布的型钢焊接结构，兼顾承重能力与结构轻量化。龙门横梁部分采用双侧导轨支撑设计，两侧立柱与底部机架通过螺栓紧固连接，横梁上设置有横向移动的滑座，可带动纵向滑台实现X轴方向的往复运动，纵向滑台搭载磨削执行组件，可实现Z轴方向的进给运动，传动结构预留了丝杠与伺服电机的安装位置，符合数控设备的传动设计规范。渲染阶段对不同部件赋予了差异化材质，底部机架采用蓝色金属漆材质模拟喷涂后的焊接钢结构，龙门运动部件采用红色防锈漆材质区分固定与运动结构，磨削执行滑台采用橙色工程材质标识核心作业部件，材质参数调整贴合真实工业设备的表面质感，无过度夸张的渲染效果。设计过程中重点考量了设备的运动行程合理性，龙门横梁的高度与跨度匹配常见板材类工件的磨削加工需求，滑台的移动范围覆盖整个装夹平台区域，各运动部件之间预留了足够的安全间隙，避免作业过程中出现碰撞干涉，整体结构设计兼顾了设备刚性、加工范围与制造成本，可作为数控磨削设备开发、机械结构教学、同类设备改装设计的参考三维模型，完整呈现了中小型龙门数控磨机的典型机械构造方案。
