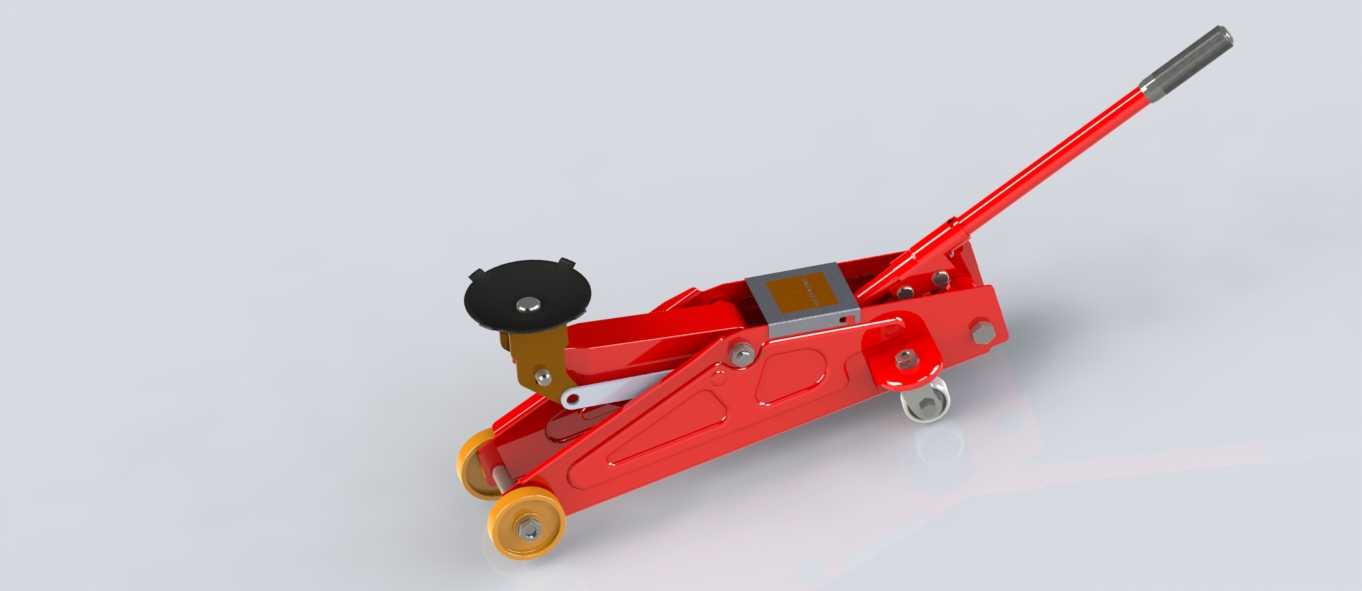

卧式液压起重千斤顶结构设计方案

这款卧式液压千斤顶是面向汽车维修、小型设备起重场景设计的手动液压举升工具，广泛应用于乘用车换胎维保、小型机电设备移位安装、仓储轻型重物抬升等日常作业场景，是汽修门店、私家车主、设备运维班组常备的手动起重作业工具。相较于传统立式千斤顶，卧式结构的重心更低，作业时的支撑稳定性更强，能够在车辆底盘较低的狭小空间内完成伸入作业，适配多数家用轿车、城市SUV的底盘离地间隙，不会出现立式千斤顶难以伸入低底盘车底的操作痛点。

从功能特性来看，该设备依托帕斯卡液压传动原理实现力的放大，通过反复压动长操作杆驱动内部小油缸向主举升油缸泵压液压油，推动活塞杆平稳上升实现重物托举，设备搭载的泄压阀可通过旋钮控制活塞杆缓慢回落，全程举升与回落过程平稳无冲击，避免重物突然下坠引发的作业安全风险。设备前端设置的万向转向轮与后部两个定向行走轮，配合加长操作杆的杠杆力臂，单人即可轻松将设备推移至作业点位，无需额外搬运，大幅降低作业前的准备劳动强度。顶部的举升托座采用带防滑纹理的可调结构，能够贴合车辆底盘的指定支撑加强筋位置，避免举升过程中出现滑脱偏移，托座的高度调节余量可适配不同底盘高度的作业对象，减少额外垫高操作的繁琐流程。

在设计思路上，整体结构优先兼顾结构强度与操作便捷性，主承重架采用高强度钢板冲压成型的弯折结构，通过合理的筋条布局分散举升时的承重应力，在保证额定举升载荷下结构不变形的前提下，尽可能降低设备自身重量，避免设备过重导致推移费力。操作杆采用分段式受力设计，握持端设置防滑绝缘胶套，压动操作时的力臂经过优化计算，额定载荷下单人操作的压动力控制在成年人可轻松施加的力度范围内，不会出现操作费力的情况。液压油缸的密封结构采用多道密封圈组合设计，减少长期使用后的液压油渗漏风险，延长设备的无故障使用寿命。

从安装与使用边界来看，设备平放时的整体高度控制在较低区间，可伸入离地间隙120mm以上的作业空间，最大举升高度可满足家用车轮胎完全离地的维保需求，作业时需将设备放置在坚硬平整的地面上，松软地面需搭配硬质垫板扩大支撑面积，避免承重时设备下陷倾斜。设备的各转动铰接点均预留润滑注油位置，日常维护时可定期加注润滑脂减少铰接磨损，保证操作杆压动、轮子转动的顺畅性，整体结构无复杂电子元件，日常维护简单，故障率极低，能够适应户外、车库等多种作业环境的使用需求。
