梅赛德斯奔驰卡车排气消音器结构设计

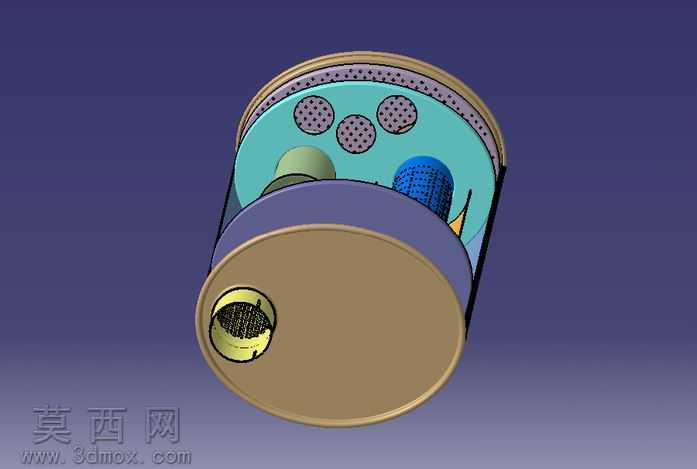

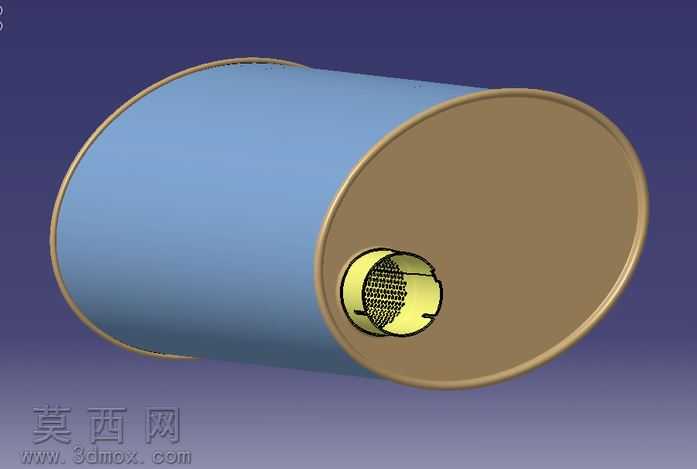

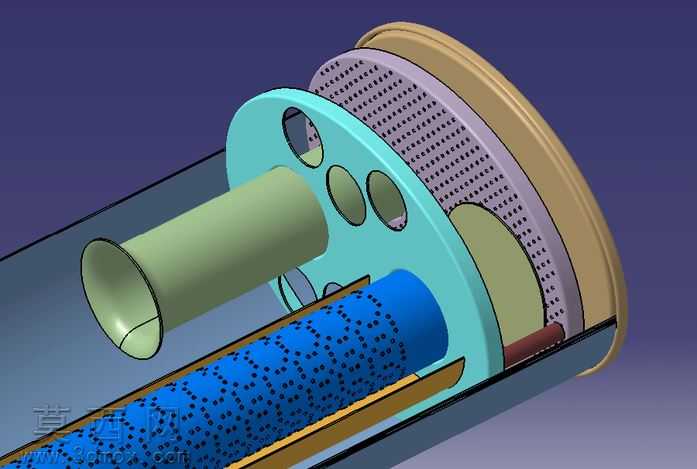

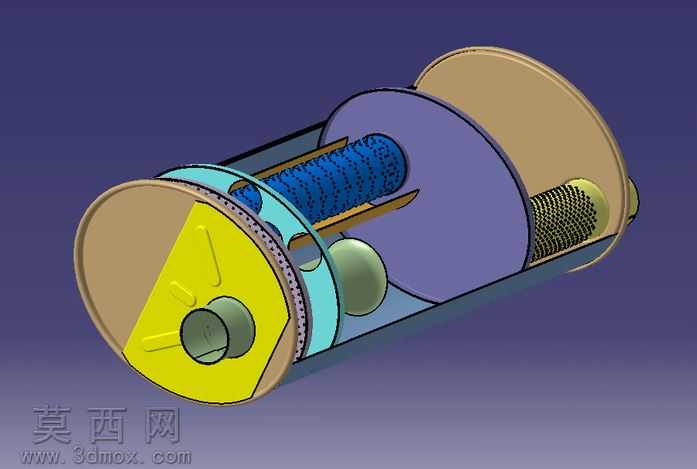

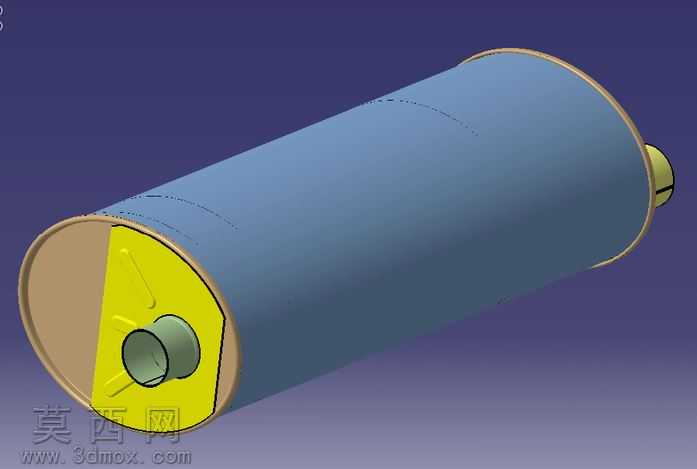

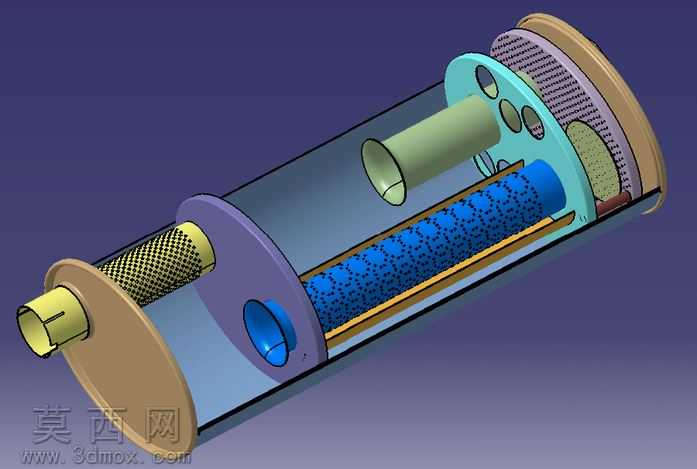

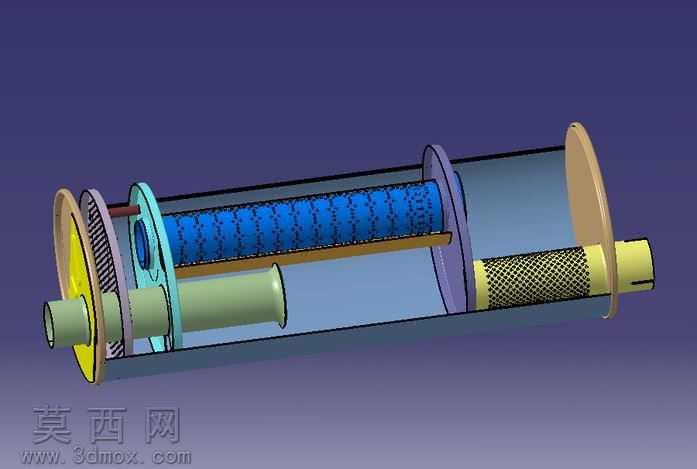

本作品为梅赛德斯奔驰卡车配套的排气消音器三维结构模型，采用CATIA软件完成全参数化建模，通过剖切展示的方式完整呈现消音器内部的多级消声结构布局，建模过程严格遵循商用车排气系统的设计规范，对每一处腔体、隔板、管路的尺寸都做了精准的参数约束，保证模型可直接用于后续的工程校核与结构优化。模型渲染阶段采用了差异化的材质配色方案，将外部端盖设置为棕褐色金属质感材质，内部的分隔隔板分别采用青蓝色、紫色的哑光工程材质区分，带穿孔结构的消声内芯采用蓝色带密集黑点的纹理材质还原穿孔板结构，金属网过滤层采用黑黄相间的网格纹理还原丝网材质，不同功能的管路采用浅绿金属材质区分，通过材质的差异让内部复杂的层级结构一目了然，无需额外标注即可清晰分辨各功能部件的位置与形态。结构设计上采用了阻抗复合式消声方案，进气端首先接入扩张腔结构，通过截面的突然变化实现初步的抗性消声，随后气流进入带穿孔管的阻性消声段，穿孔管外填充的吸声材质可有效消耗中高频排气噪声的能量，中间设置的多开孔分隔板将腔体分隔为多个共振腔，通过共振作用抵消特定频段的低频排气噪声，出气端设置的导流结构可引导气流平稳排出，避免局部涡流产生额外的气动噪声，同时内部集成的过滤结构可对排气中的颗粒物进行初步拦截，兼顾消声性能与尾气处理的辅助功能。设计过程中充分考虑了卡车排气系统的实际工况，在腔体的连接位置预留了焊接定位结构，端盖与筒体的配合位置做了止口设计保证装配密封性，内部各隔板与筒体的连接位置做了圆角过渡处理，避免应力集中导致的结构开裂，整体结构布局紧凑，在有限的筒身空间内实现了多级消声结构的合理排布，既保证了消声效率，也控制了整体的重量与体积，适配奔驰卡车底盘的安装空间要求。
