福特重卡发动机活塞三维结构设计

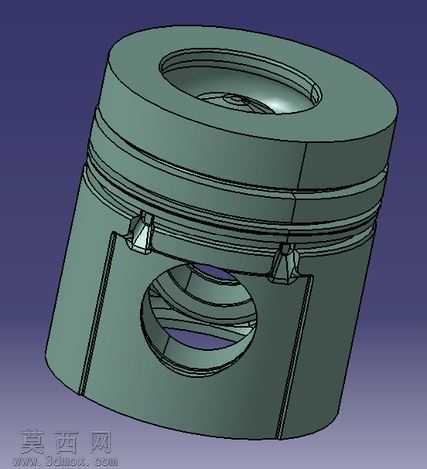

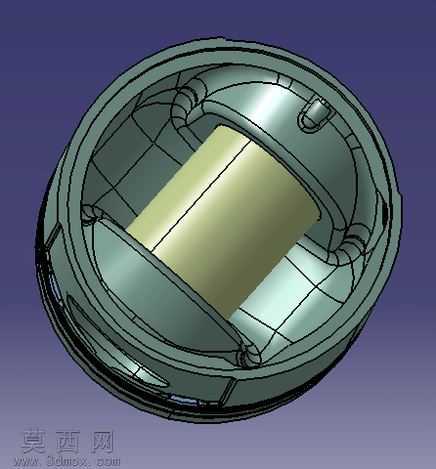

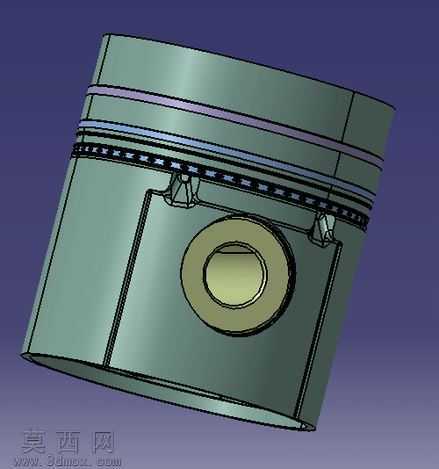

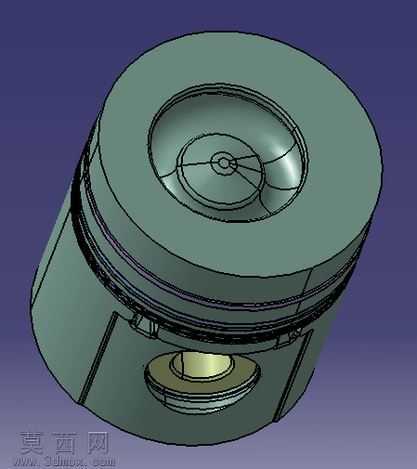

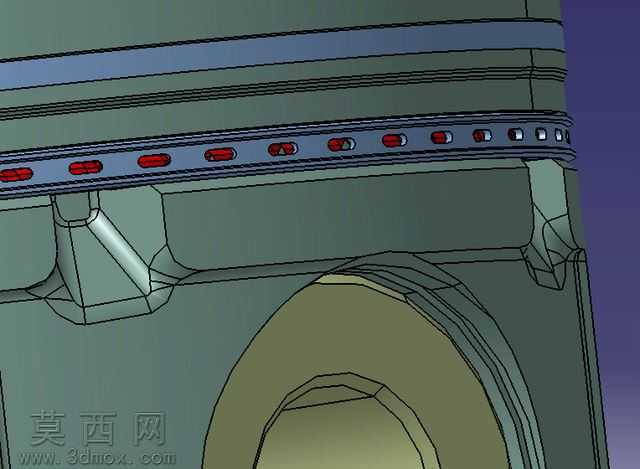

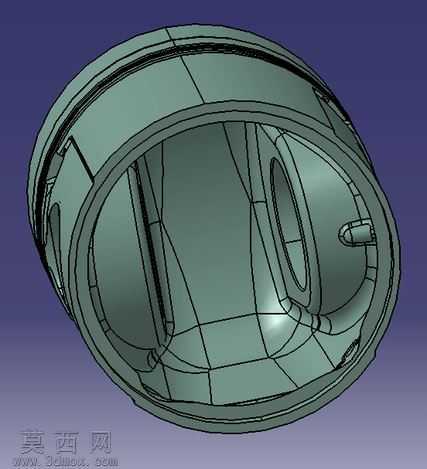

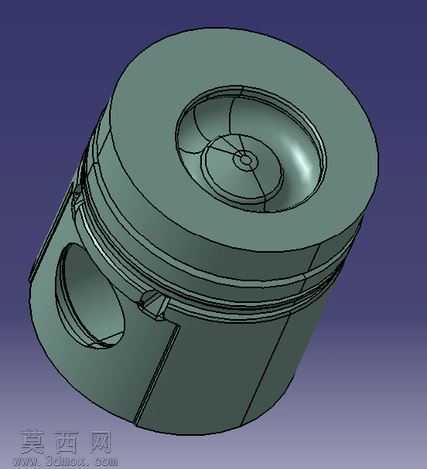

本作品为重型卡车配套的发动机活塞三维建模成果，建模过程围绕内燃机活塞的实际工作工况展开，首先基于活塞的功能需求完成整体轮廓的参数化绘制：先确定活塞的公称直径、总高度等核心尺寸，通过旋转凸台命令生成活塞的基体结构，精准还原活塞顶部的ω型燃烧室凹坑造型，该凹坑的曲面曲率经过反复调整，匹配直喷柴油发动机的油气混合流向需求，凹坑边缘的过渡圆角做了平滑处理，避免工作过程中出现应力集中的问题。活塞头部的气环槽、油环槽结构严格按照密封、刮油的功能要求设计，环槽的宽度、深度以及槽间的岸高尺寸均参考重型柴油机的设计规范，环槽的侧壁做了平行度约束，保证后续活塞环装配后的密封性能，油环槽位置的回油孔通过圆周阵列命令均匀排布，孔位的角度、直径参数匹配润滑油回流的流量需求。活塞销座部分采用了变厚度的加强结构，从销孔位置向活塞裙部平滑过渡，销孔内部做了微锥形的修形设计，模拟实际工作中活塞销受载后的变形补偿，提升活塞销与销座的配合可靠性，避免出现偏磨问题。活塞裙部的型线采用了中凸变椭圆的设计思路，通过曲面放样命令生成裙部外轮廓，匹配活塞工作时热膨胀后的形态，保证裙部与气缸壁的贴合均匀，减少敲缸与拉缸的风险。材质渲染阶段，为活塞赋予了铸铝合金的材质属性，调整金属粗糙度、反光度参数还原铝合金活塞的哑光金属质感，背景采用渐变深蓝色突出模型的结构轮廓，通过等轴测视角完整展示活塞的顶部凹坑、环槽、销座、裙部的全部结构特征，建模过程中对所有的锐边做了圆角过渡处理，既符合实际零件的加工工艺要求，也避免应力集中导致的结构失效，整体模型的尺寸链完全闭合，各部分结构的装配基准统一，可直接用于后续的运动仿真、有限元热应力分析以及工程图纸的导出工作。
