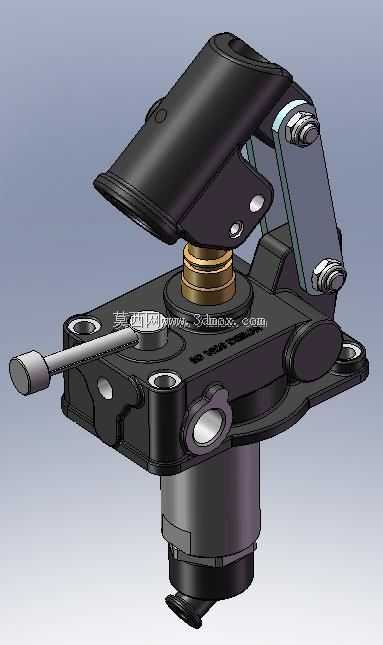

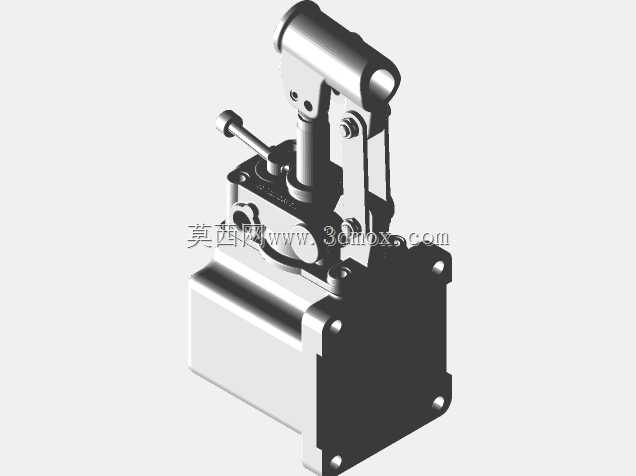

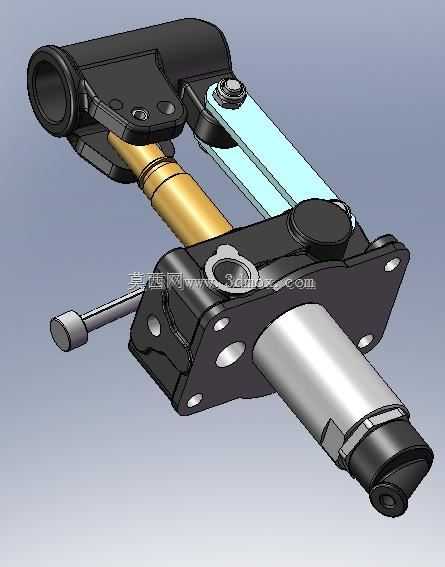

手动式曼纽尔液压泵结构三维设计

　　这款手动液压驱动的曼纽尔泵，常被应用在无外接动力源的野外检修场景、小型液压工装的压力供给环节，以及应急液压系统的动力输出端，比如重型设备的现场维修工位、车载应急救援液压工具组、小型液压夹具的动力配套，不需要接入电源或者外接液压站，仅靠手动操作就能输出稳定的液压压力，适配小流量高压力的液压回路需求。从结构设计来看，这款泵采用杠杆式手动压杆作为动力输入部件，压杆的铰接点做了衬套耐磨设计，长期反复按压也不会出现铰接位松旷的问题，压杆的握持部位做了贴合手掌的弧度造型，操作时施力更顺畅，不会出现硌手的情况，降低长时间操作的疲劳感。泵体的基座部分设置了多个安装固定孔位，安装孔的位置公差按照液压元件通用安装规范设计，

　　既可以通过螺栓直接固定在设备安装平台上，也可以适配标准的液压阀组安装基座，不需要额外做安装转接板，减少现场安装的加工工作量。泵的核心增压单元采用柱塞式增压结构，柱塞与缸体的配合面做了高精度的公差匹配，配合多层密封件的设计，在额定工作压力下不会出现内泄或者外漏的问题，密封件的选型兼容常规矿物液压油，也能适配部分合成类液压介质，适用的介质范围更广。在功能设计上，这款泵集成了溢流保护结构，当回路压力超过设定的安全阈值时，溢流阀会自动开启泄压，避免压力过高损坏回路中的液压元件，也能防止手动操作时施力过大造成泵体结构损坏。泵体上预留了标准的液压油口接口，油口的螺纹规格采用通用液压管接头标准，可以直接对接常规的液压油管，不需要单独定制接头配件，

　　现场布管更便捷。储油腔的设计充分考虑了手动泵的单次排量需求，储油容积能够满足配套液压执行元件的全行程用油需求，不需要频繁补油，同时储油腔设置了透气结构，避免按压过程中储油腔内部形成负压或者正压，影响操作手感和泵油效率。从安装边界来看，这款泵的整体外形紧凑，压杆在收起状态时不会超出基座的外轮廓太多，在狭小的设备舱内部也能布置安装，压杆的摆动行程经过优化，操作时不需要过大的活动空间，在周围有设备遮挡的场景下也能完成按压操作。泵体的外露金属部件都做了发黑防锈处理，能够适应潮湿、多粉尘的野外作业环境，不会轻易出现锈蚀卡滞的问题，铰接位置的销轴采用不锈钢材质，长期暴露在户外环境也不会生锈卡滞，保证操作的顺畅性。在结构细节上，

　　泵的各个连接部位都采用了可靠的密封设计，包括压杆铰接处的防尘密封、柱塞部位的压力密封、油口部位的端面密封，全方位避免液压油泄漏，同时也能阻挡外界的粉尘、水汽进入泵体内部，磨损内部的精密配合面，延长泵的整体使用寿命。这款泵的输出压力稳定，每次按压的排量一致性好，在给小型液压油缸、液压夹紧装置提供动力时，能够精准控制压力输出的节奏，不会出现压力突升突降的问题，适合对压力控制有一定要求的手动液压作业场景。
