激光切割拼装曲柄泡泡儿童玩具结构

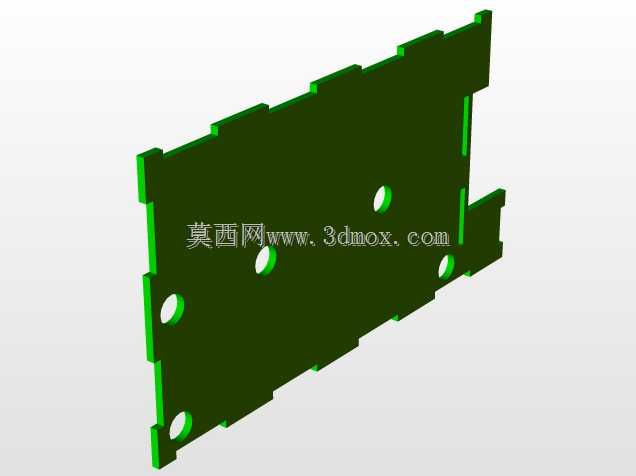

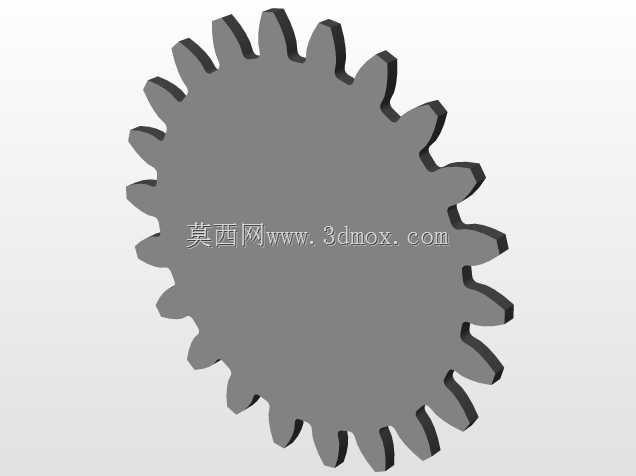

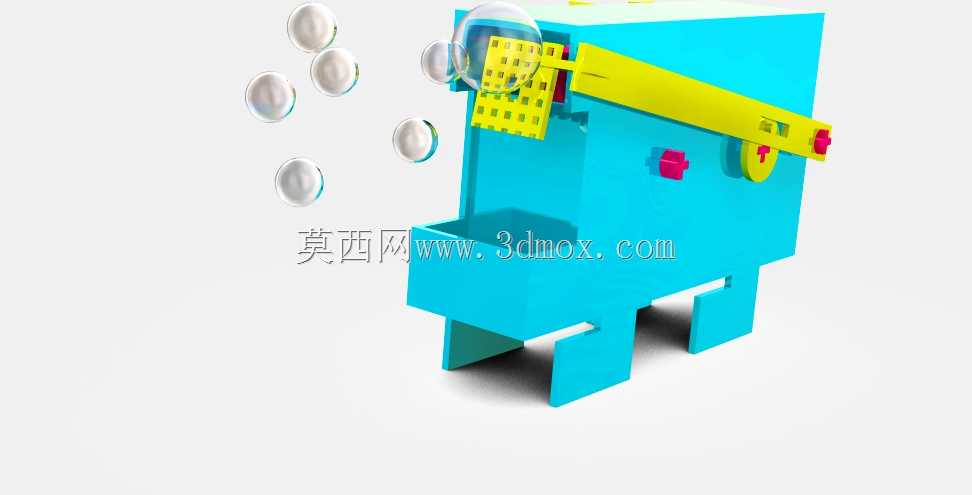

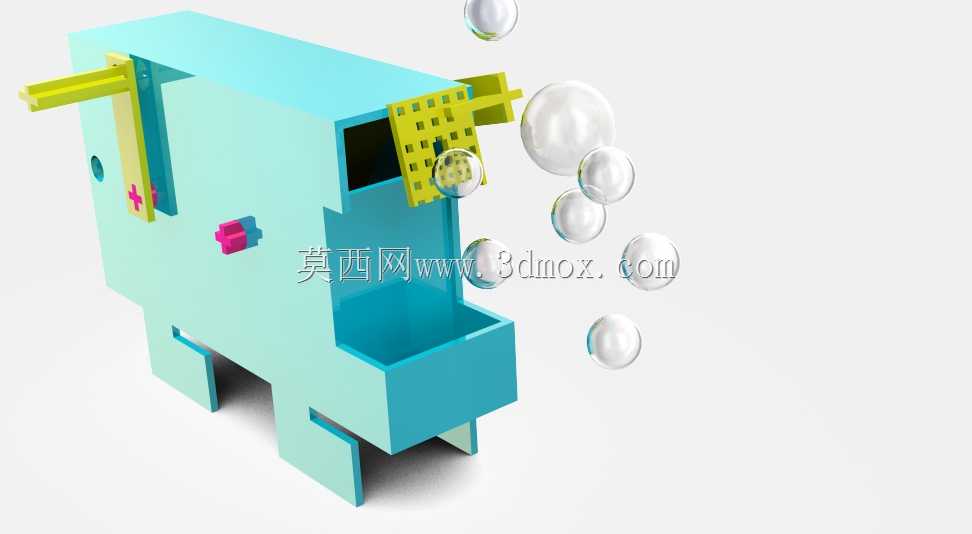

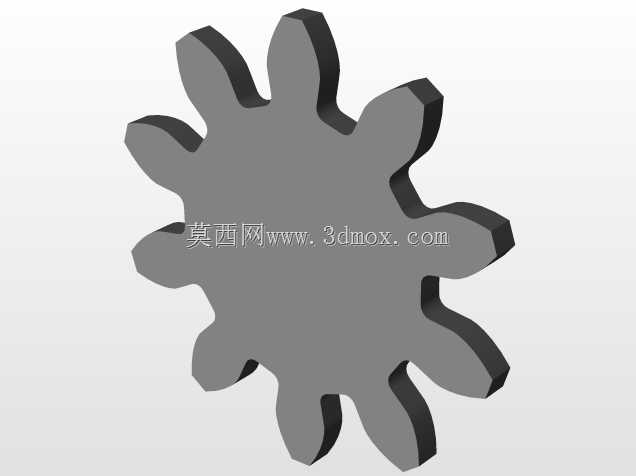

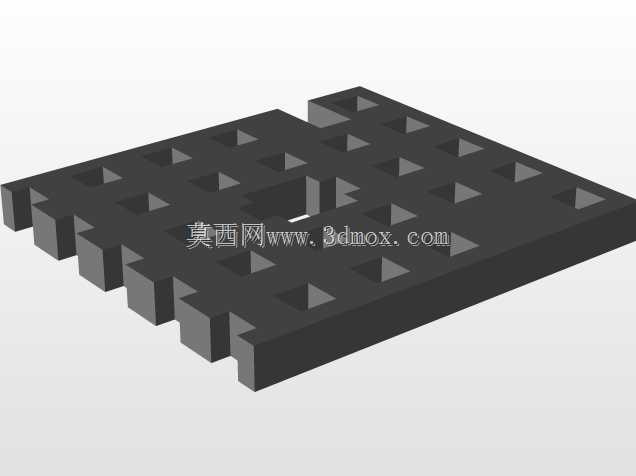

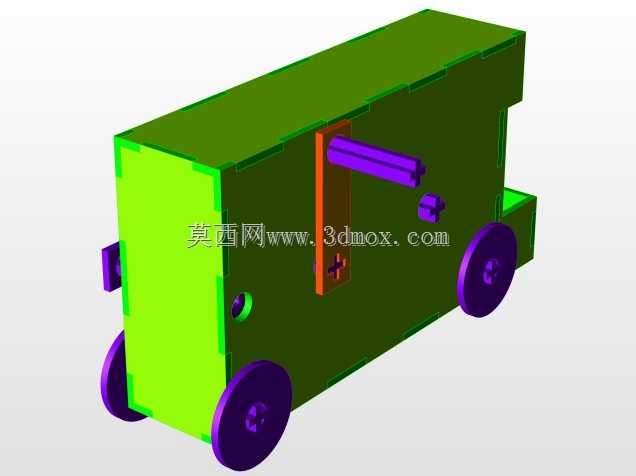

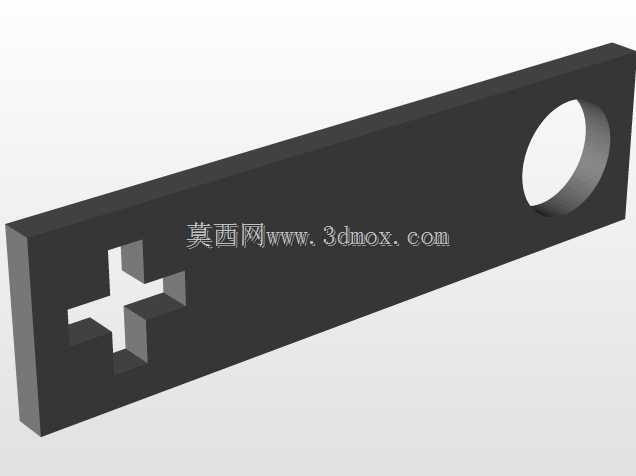

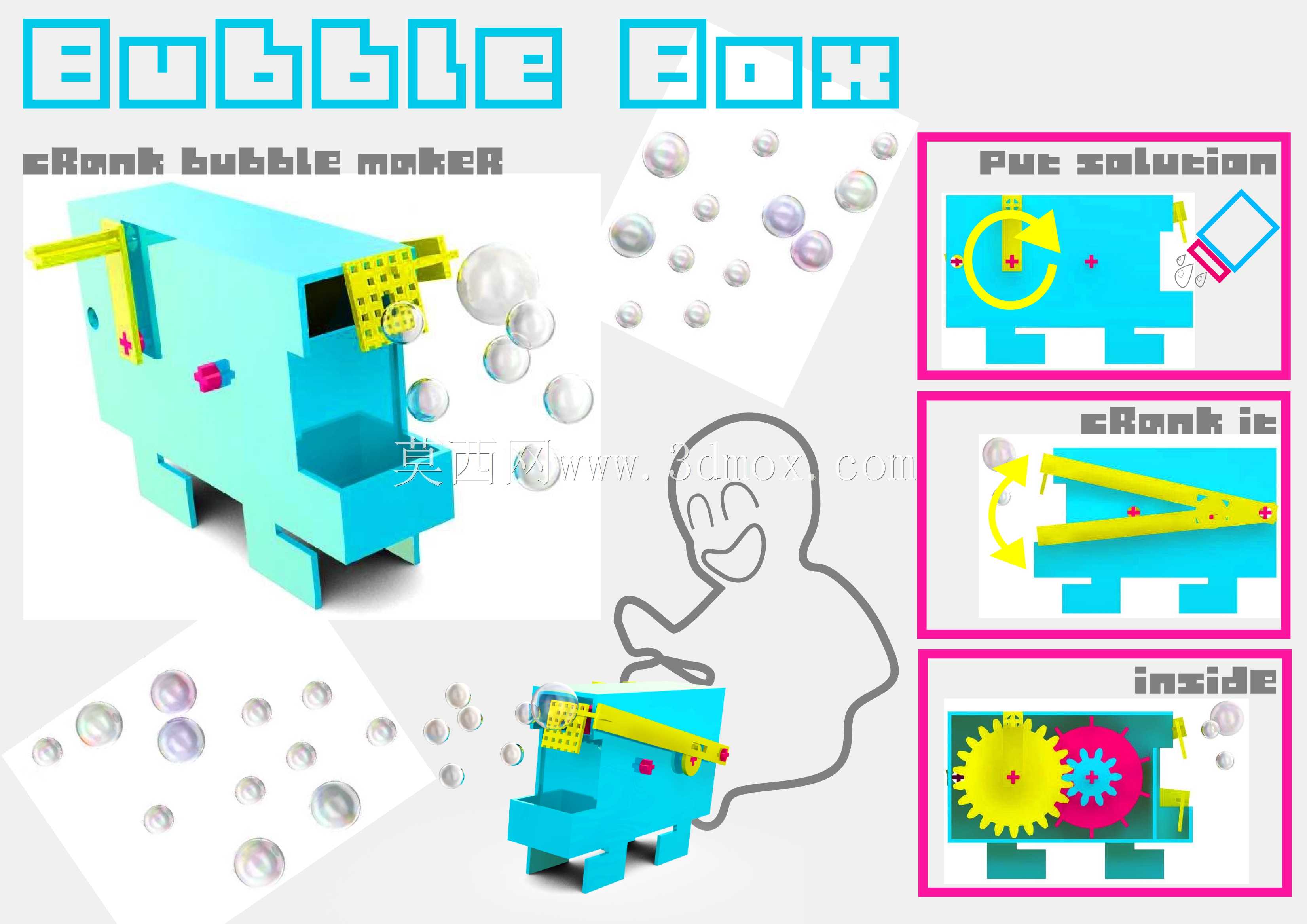

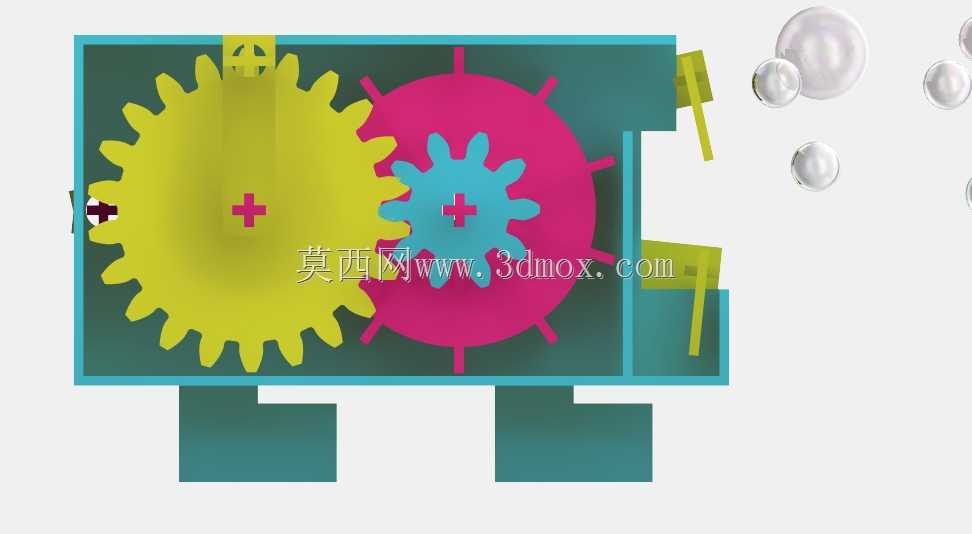

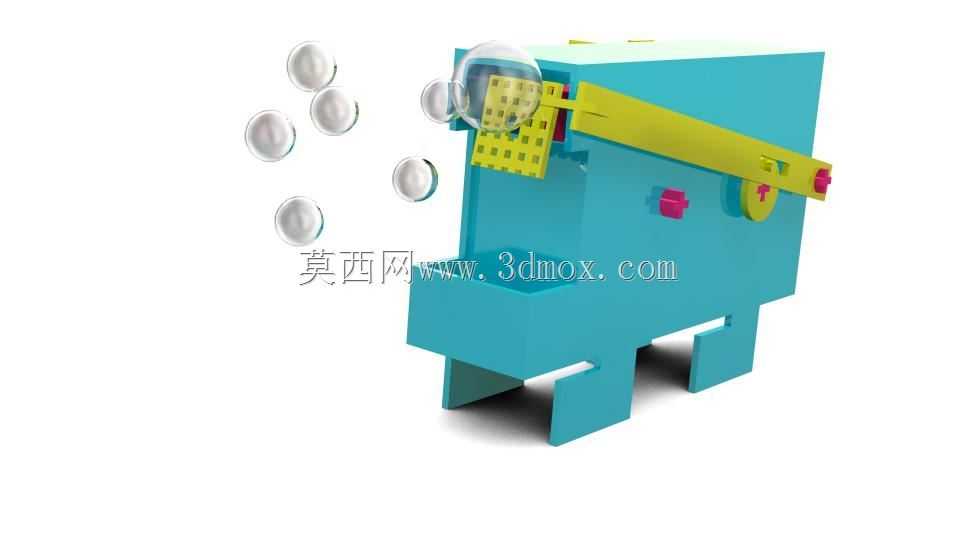

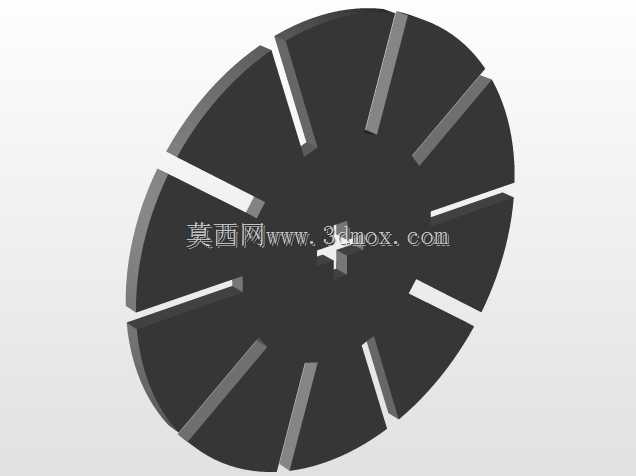

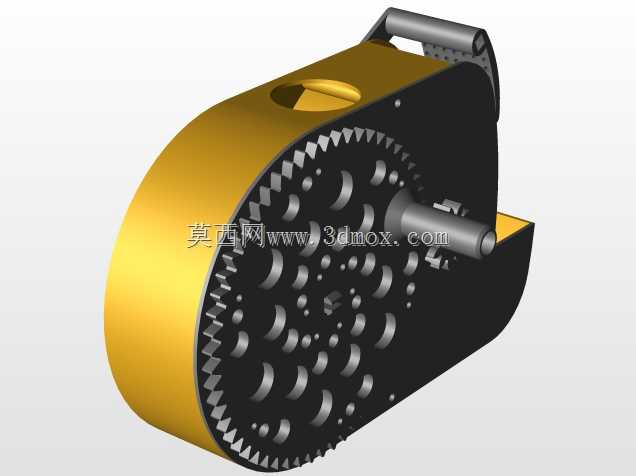

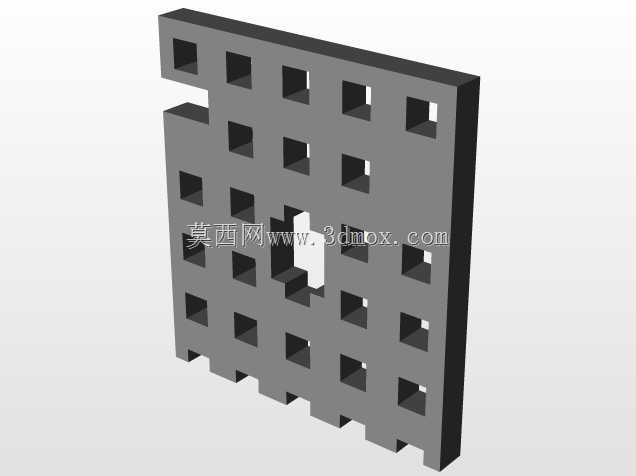

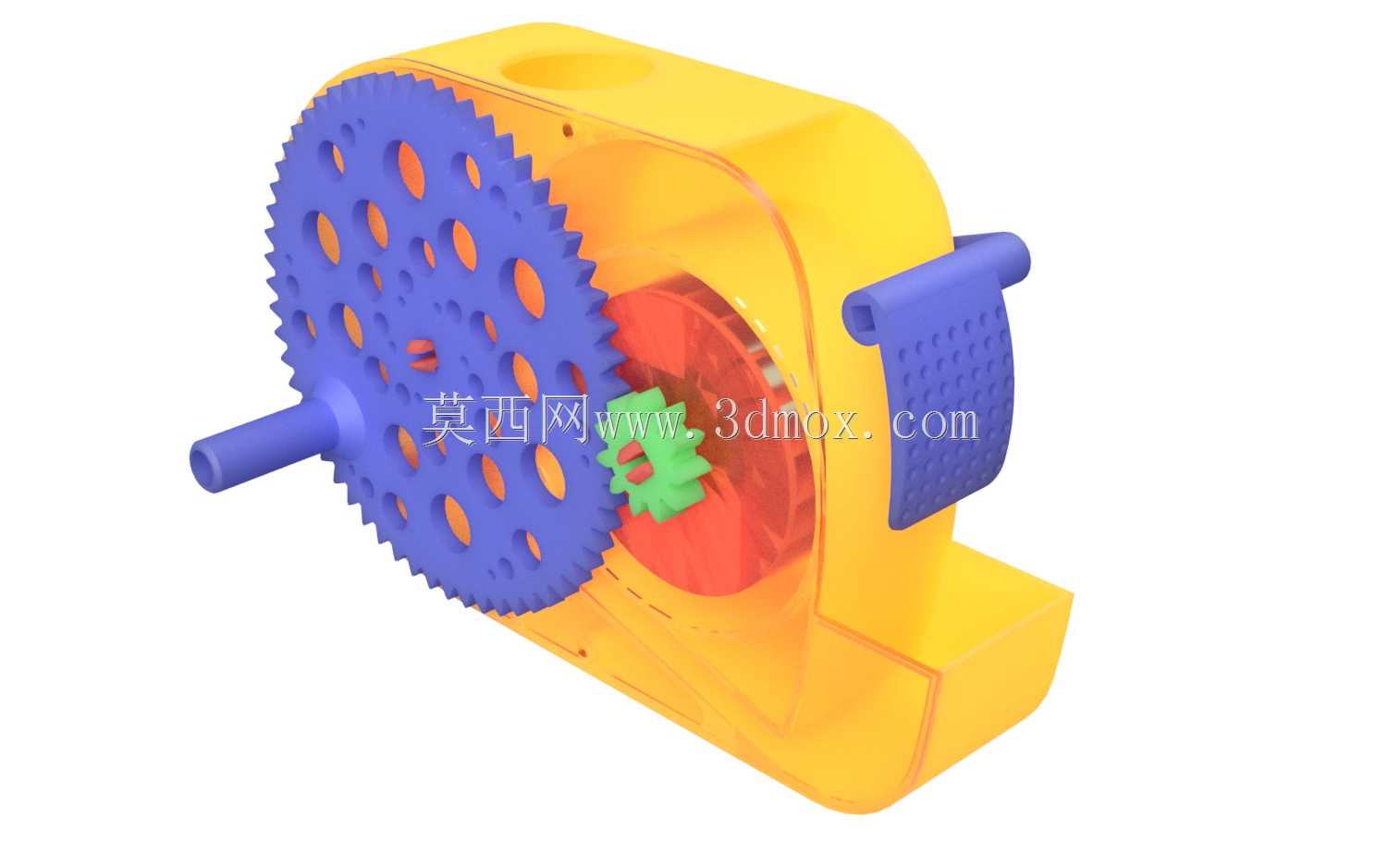

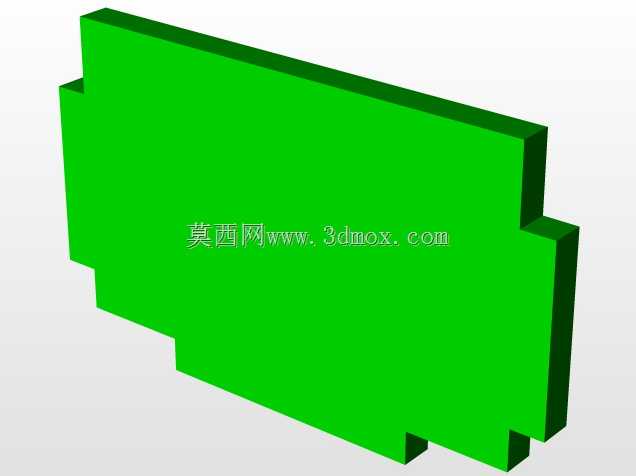

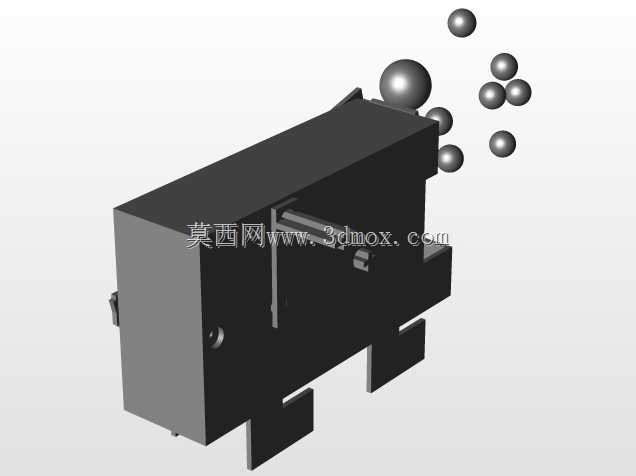

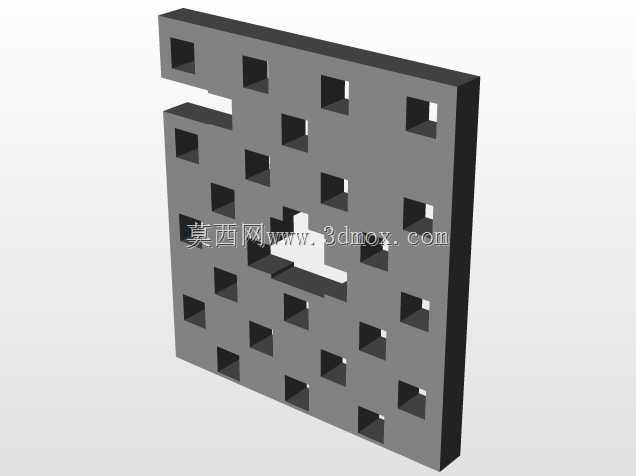

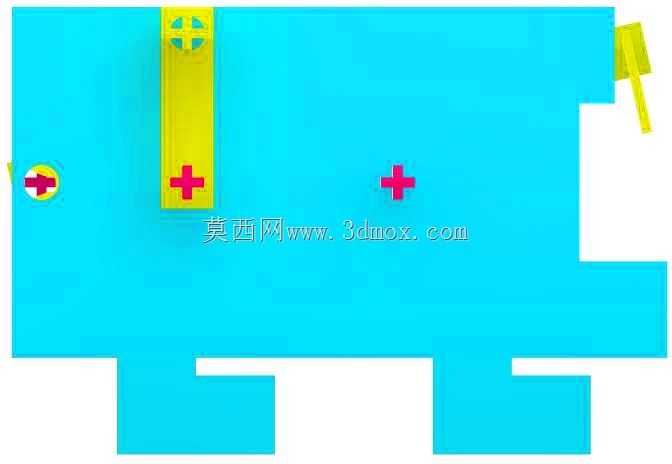

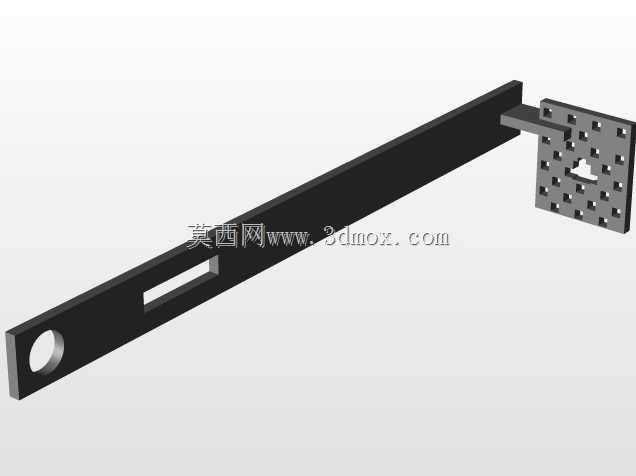

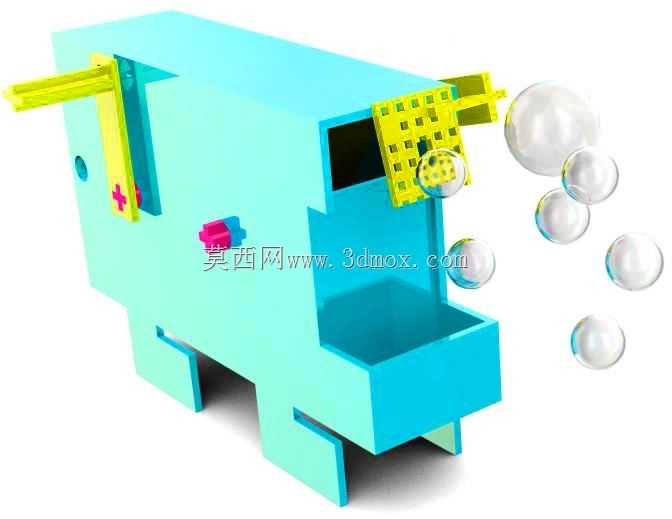

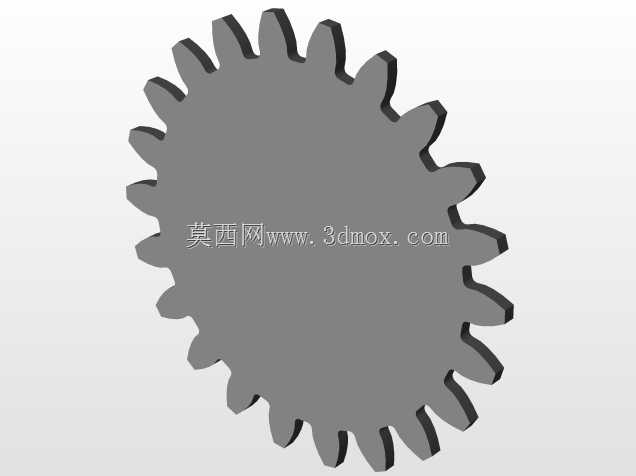

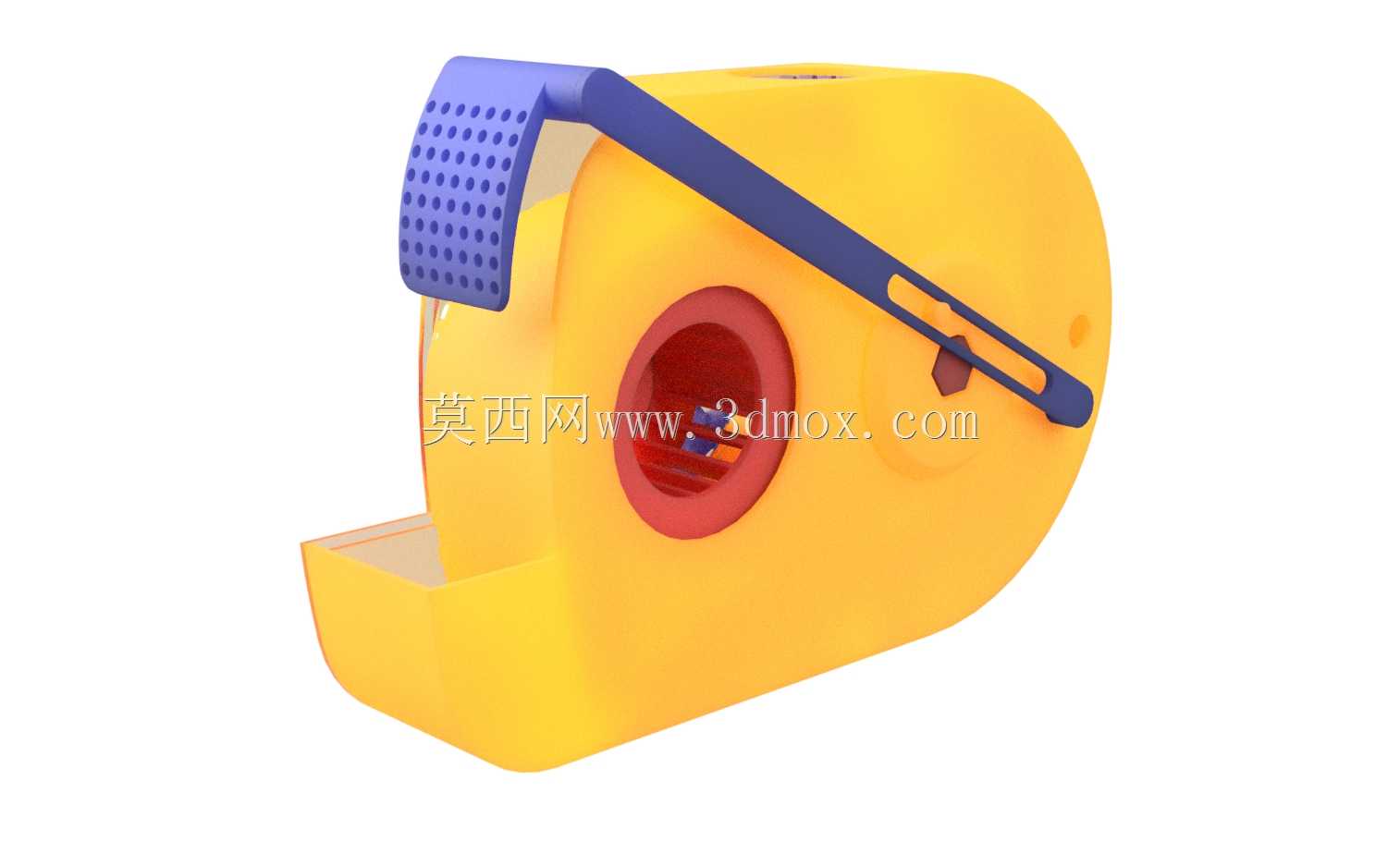

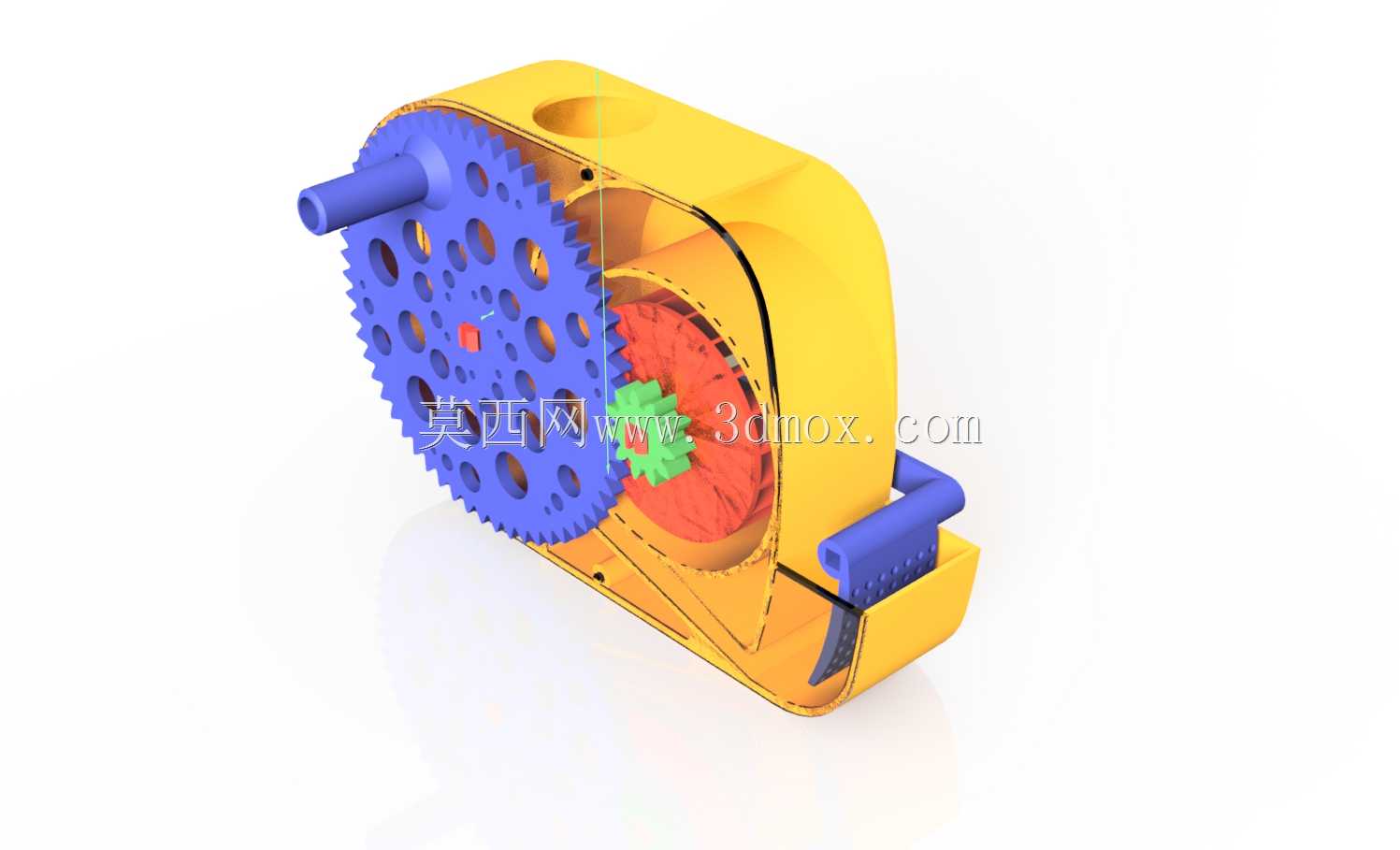

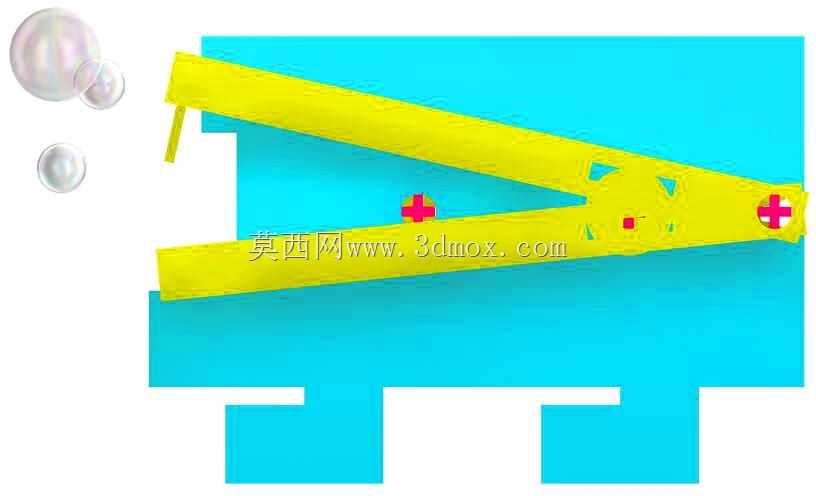

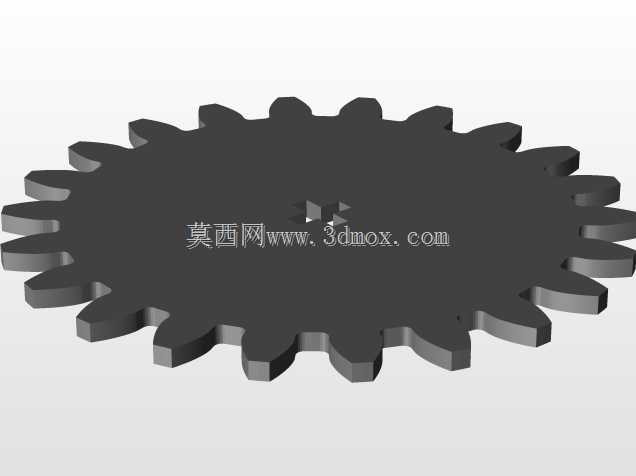

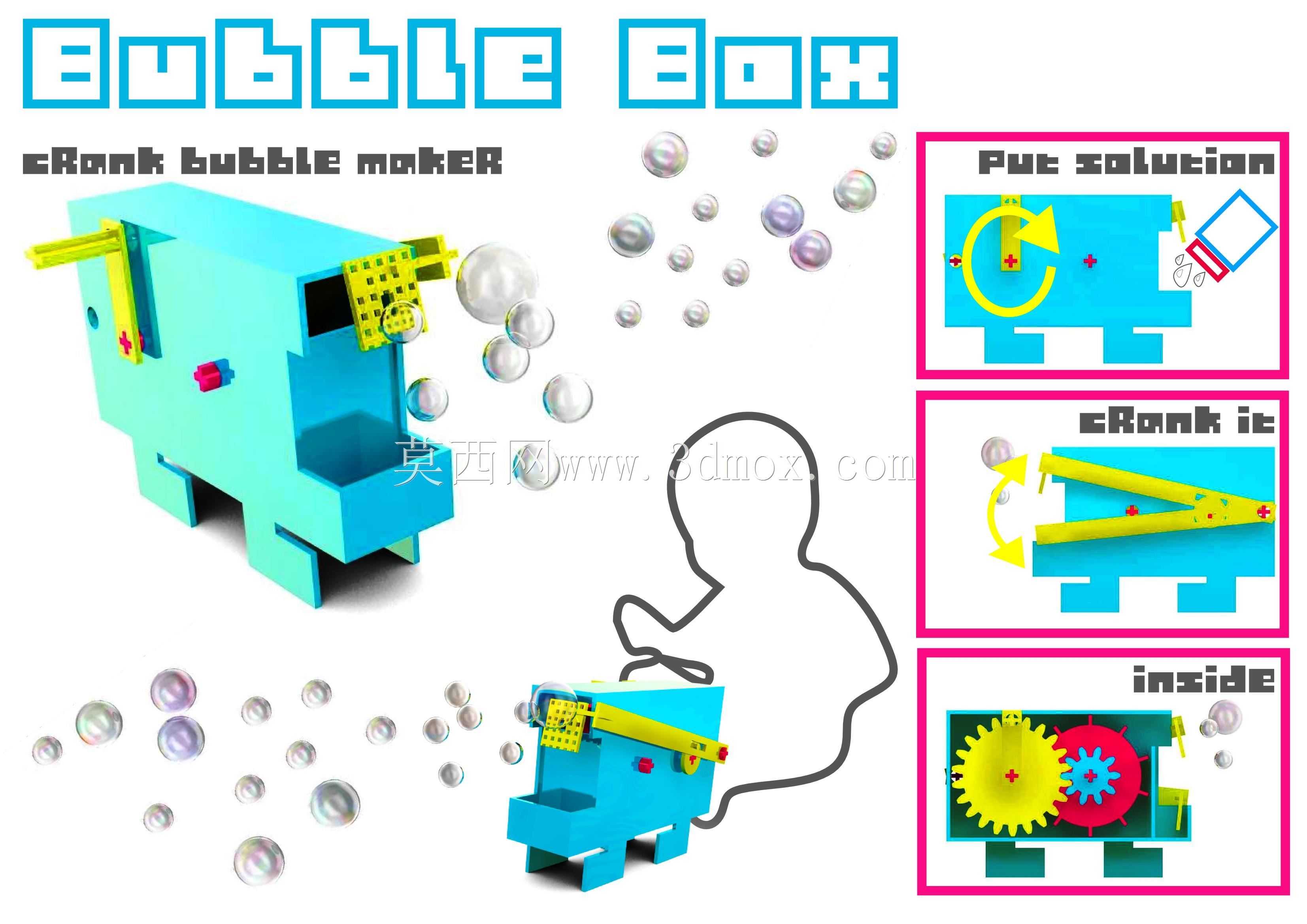

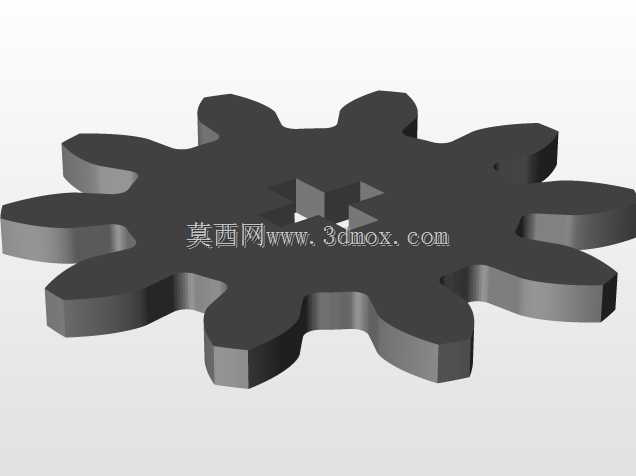

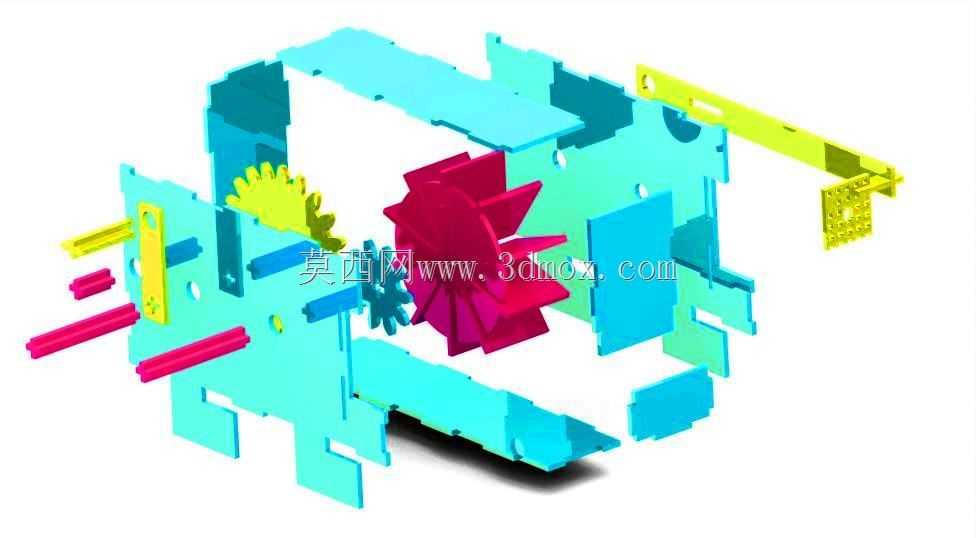

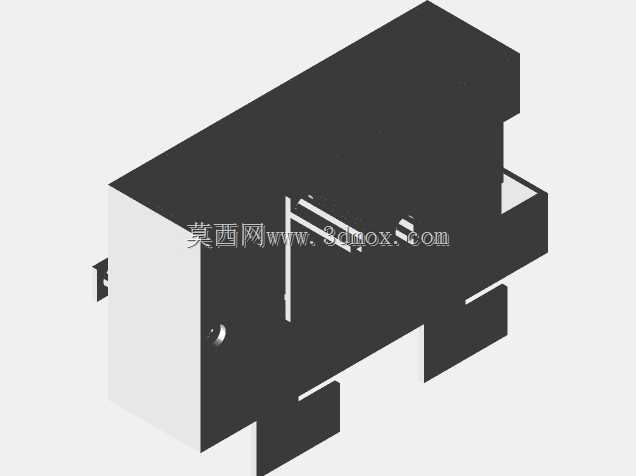

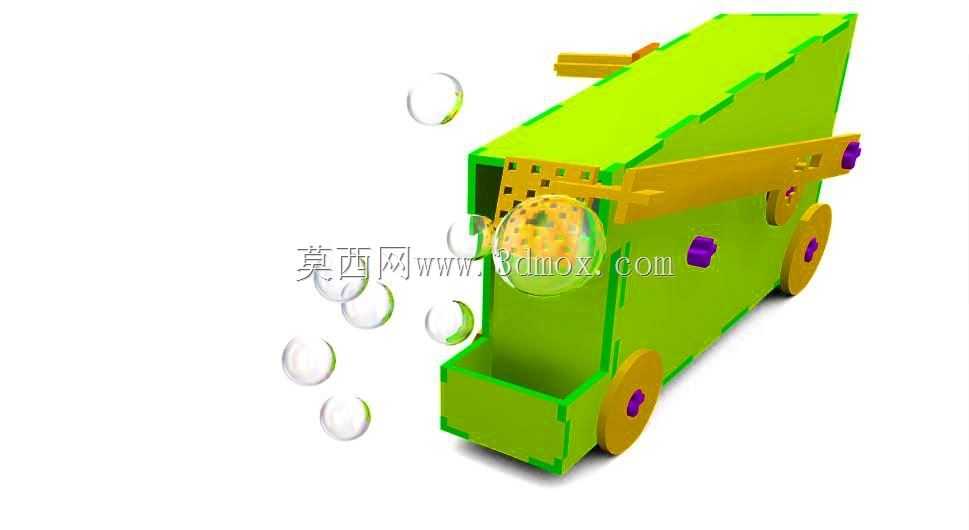

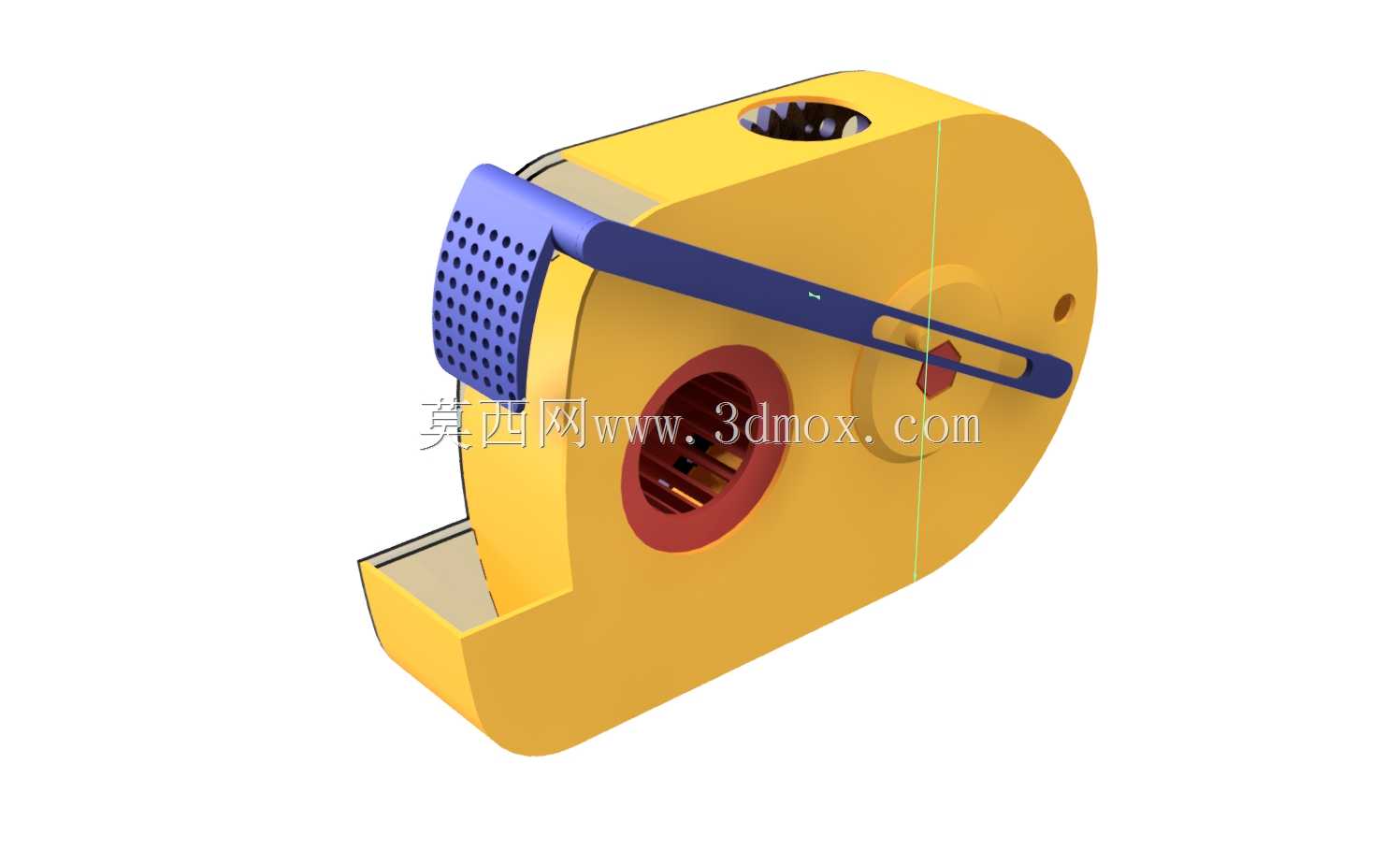

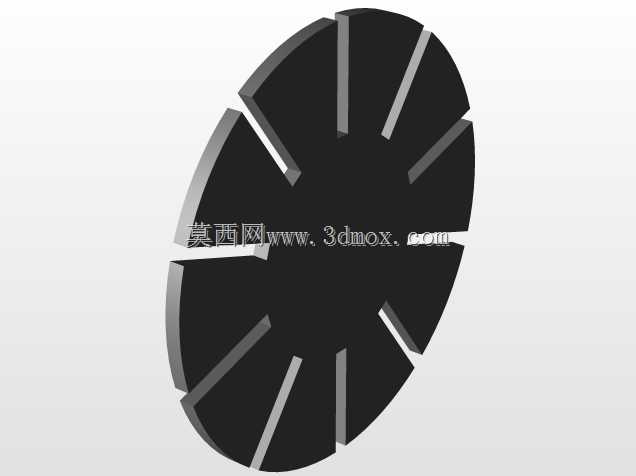

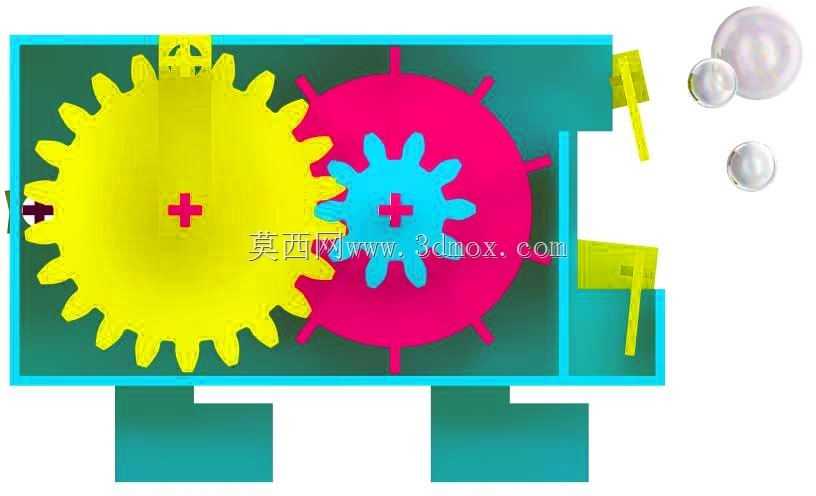

这款拼装式泡泡玩具主要面向儿童手工拼装、科教启蒙以及桌面趣味互动场景，既可以作为青少年科创实践的拼装作业载体，也能作为日常休闲的趣味小摆件，适配手工创客工作室、中小学科创课堂、家庭亲子互动等多个使用场景，无需复杂的外接动力改装，仅通过手动驱动即可实现完整的吹泡泡功能，兼具动手拼装乐趣与机械结构认知价值。产品核心功能依托内部的机械传动链路实现，手动输入的旋转动力首先经过齿轮组完成减速增扭，传动路径上的齿轮与涡轮形成配合传动，让连接风叶的涡轮输出端获得两倍于曲柄输入的转速，高速转动的风叶可以产生稳定的气流吹向出泡口；同时与输入轴联动的曲柄摇杆机构会做连续的上下往复运动，带动下端的取泡件不断浸入泡泡溶液，蘸取液膜后抬升至出泡位置，配合气流持续吹出均匀的气泡，整套动作连贯顺畅，无需额外电控元件即可完成全自动的出泡循环。设计上完全适配0.22英寸厚度的丙烯酸树脂板材加工，所有零件均采用平面激光切割工艺成型，不需要额外的模具投入，零件之间通过板材本身的卡槽结构完成拼接定位，不需要粘接剂或者额外紧固件即可完成整机组装，拼装容错率高，适合没有机械装配经验的儿童独立完成组装；结构排布上充分考虑了拼装的逻辑顺序，外壳板件作为承载基体，传动零件依次卡入对应的定位槽位，装配过程可以直观展现齿轮减速、涡轮传动、曲柄摇杆三类经典机械结构的运作原理，在玩乐的同时完成机械常识的科普。外形尺寸上整体采用方正的盒式布局，所有板件拼装完成后外轮廓没有突出的尖锐棱角，所有传动部件都被外壳板件半包裹在内部，避免儿童操作时触碰运动零件造成夹伤，安装边界上预留了泡泡溶液仓的容纳空间，出泡口位置正对风叶气流方向，取泡件的运动行程刚好覆盖溶液液面与出泡口位置，不会出现运动干涉或者蘸取不到溶液的问题，风叶的转动方向与气流导向完全匹配出泡路径，保证吹出的气泡饱满连贯，整体结构紧凑，拼装完成后可以稳定放置在桌面使用，不需要额外的固定结构。
