家用电视红外遥控器外观结构三维设计

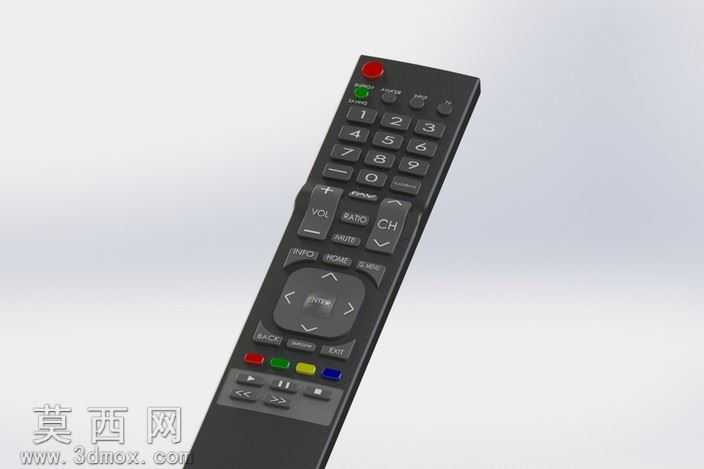

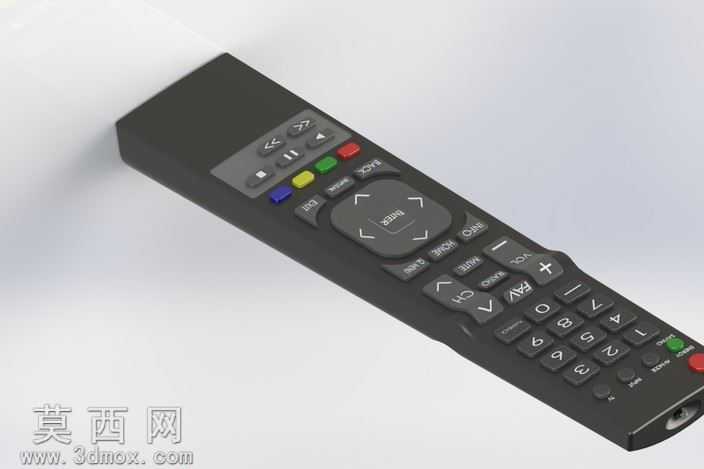

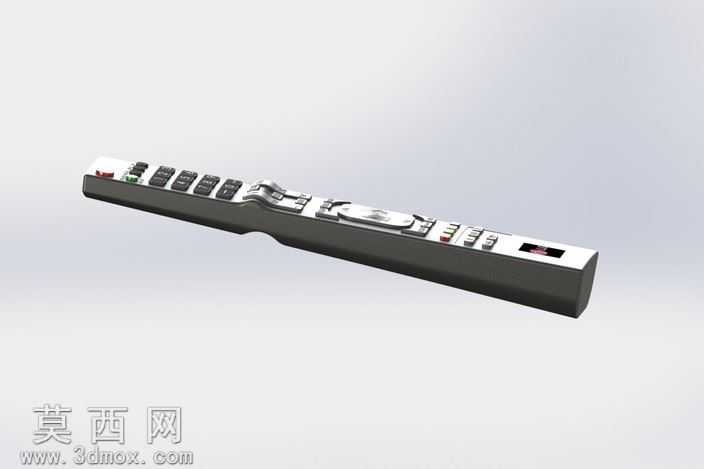

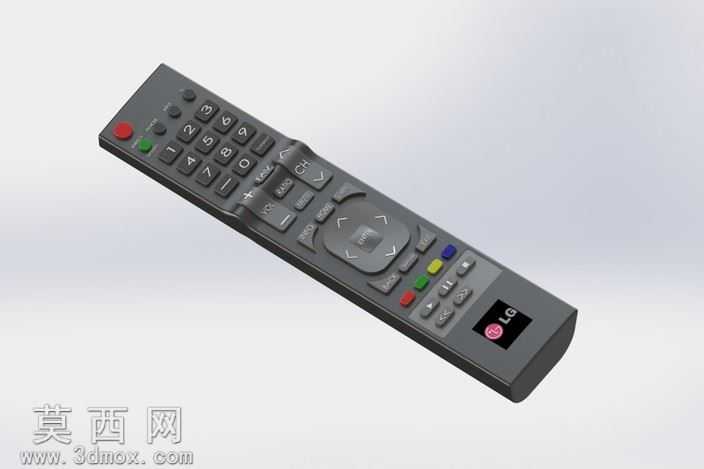

本作品为家用电视遥控器的三维建模成果，建模前期对实体遥控器进行了全尺寸精准测量，涵盖整体长宽高、边角弧度、按键排布间距、电池仓结构等核心参数，确保模型与实物比例完全一致。建模过程采用SolidWorks完成主体结构搭建，首先绘制遥控器主体的轮廓草图，通过拉伸、圆角命令构建符合人体工学的弧面手持外壳，外壳边缘做了渐变圆角处理，模拟真实产品握持时的贴合手感，避免生硬棱角带来的违和感。按键区域按照真实遥控器的功能分区进行布局，顶部设置红色电源按键与绿色功能指示灯位，下方依次排布数字按键区、音量频道调节区、方向导航键区以及底部的彩色快捷功能键，每一个按键都单独建模，还原按键的凸起高度、表面弧度与字符标识位置，按键与外壳的装配间隙严格参照实物公差设置，既保证视觉上的真实感，也预留了结构装配的合理空间。材质渲染阶段，主体外壳采用哑光黑色ABS塑料材质，调整材质的粗糙度与反光度，还原普通家电遥控器的磨砂质感，避免过度反光造成的廉价感；按键部分根据功能区分材质，电源键采用半透明红色PC材质模拟透光效果，彩色功能键分别对应红、绿、黄、蓝四色半透明材质，数字与功能按键采用与外壳接近的哑光黑材质，表面字符通过贴图方式还原印刷效果，导航键区域做了细微的磨砂纹理处理，模拟真实按键的防滑触感。模型同时还原了遥控器的内部装配逻辑，外壳的上下盖卡扣位置、电池仓的卡槽结构都做了对应建模，可直接用于结构验证、外观手板制作或者产品渲染展示，整体建模过程严格遵循实物测量数据，没有进行夸张的艺术化修改，最大程度还原日常使用的电视遥控器的真实外观与结构特征，可用于家电产品设计参考、三维场景搭建素材等多个场景。
