便携小型桌面三脚架三维结构设计

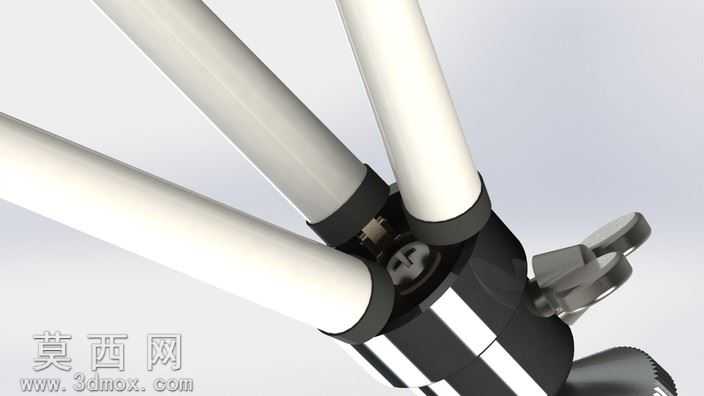

本款小型桌面三脚架采用三维参数化建模完成整体设计，建模过程中严格遵循便携支撑配件的实用设计逻辑，兼顾结构稳定性与轻量化使用需求。整体建模从顶部连接基座开始，首先完成标准设备安装接口的结构设计，接口处设置可旋转锁紧结构，能够适配不同规格的小型搭载设备，锁紧部位预留防滑齿槽结构，保证设备安装后不会出现打滑偏移的问题，基座内部设置阻尼转轴结构，可实现多角度俯仰调节，满足不同场景下的支撑角度需求。三支支撑脚采用等长分段式设计，每段支脚分别做了材质区分，上段采用哑光浅色硬质工程塑料材质，下段采用黑色防滑耐磨橡胶材质，支脚末端做了圆弧收边处理并增加防滑底垫，增大与桌面接触面的摩擦力，避免使用过程中出现滑移倾倒。支脚与顶部基座的连接部位设计为可开合铰接结构，铰接处设置限位卡位，能够将支脚开合角度固定在稳定支撑范围内，同时支脚可完全收拢，收拢后整体体积小巧，便于日常收纳携带。建模过程中对所有装配部位做了公差匹配设计，保证铰接部位转动顺畅无卡顿，锁紧结构咬合紧密无松旷，各零部件之间无干涉问题。渲染阶段针对不同部件的材质特性做了对应参数调整，工程塑料部件调整为低反光哑光质感，橡胶部件调整为高摩擦力的半哑光磨砂质感，金属锁紧部件调整为略带金属光泽的深灰质感，整体渲染效果真实还原产品的实际材质表现。设计过程中充分考虑桌面使用场景的特殊性，整体重心偏低，支撑脚展开后形成稳定的三角支撑面，即使搭载小型设备也能保持良好的稳定性，同时整体重量控制在较轻区间，不会给携带造成额外负担，整体结构简洁实用，没有多余的冗余设计，每一处结构都服务于便携支撑的核心功能，能够满足桌面小型设备支撑、短途外出便携支撑等多种使用场景的需求。
