航空用9缸星形活塞发动机三维设计

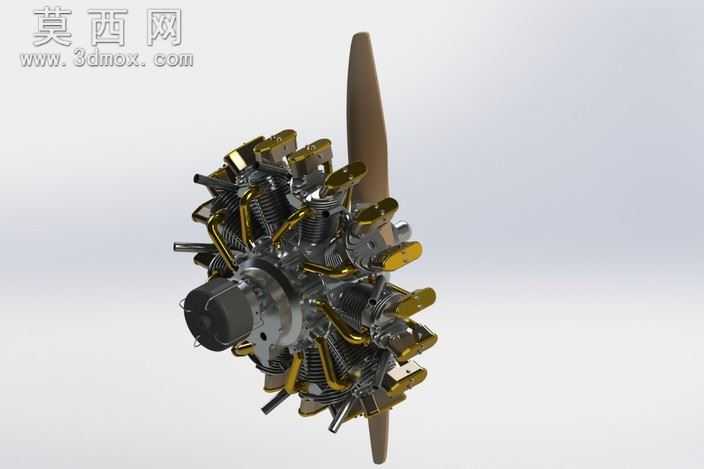

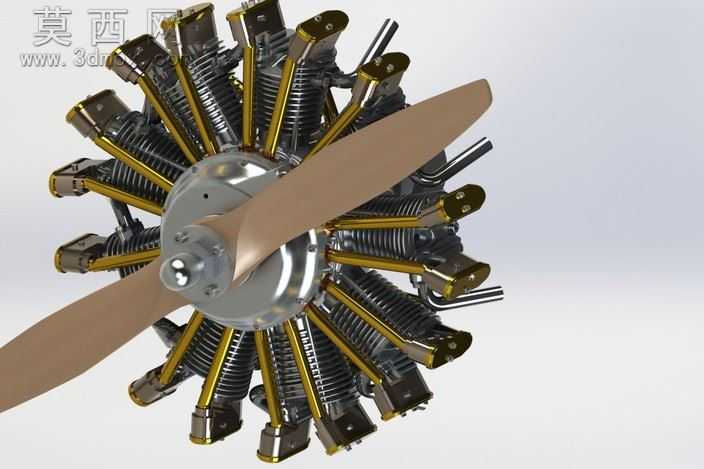

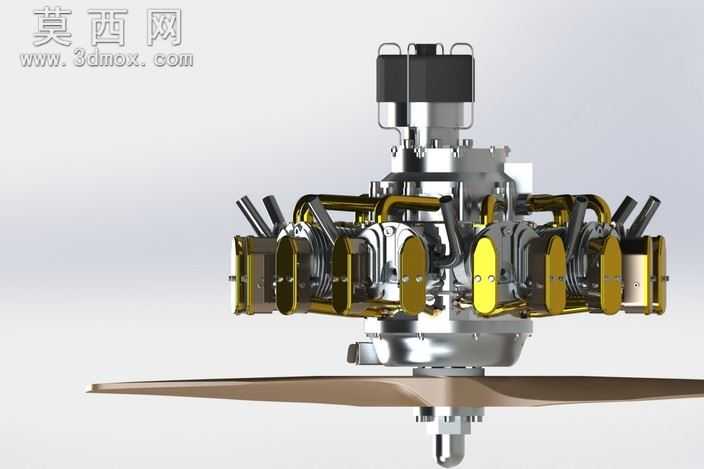

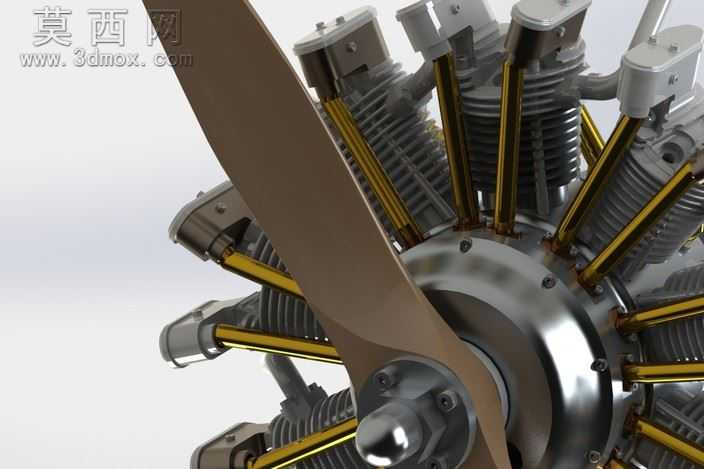

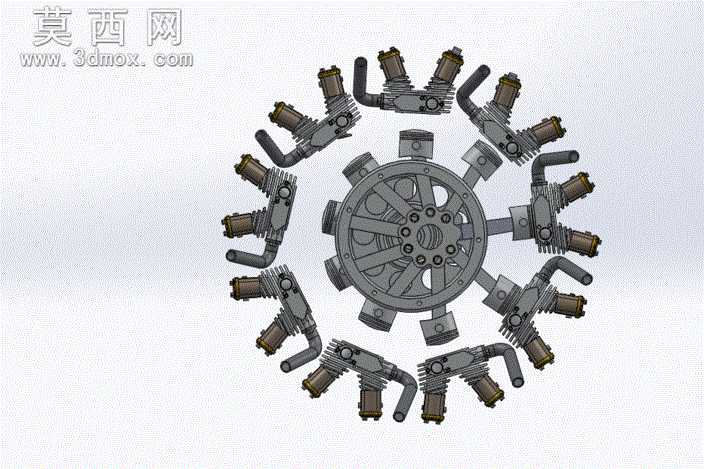

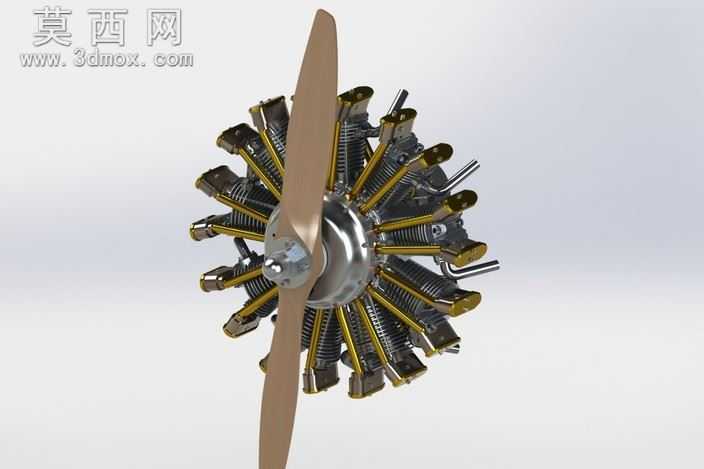

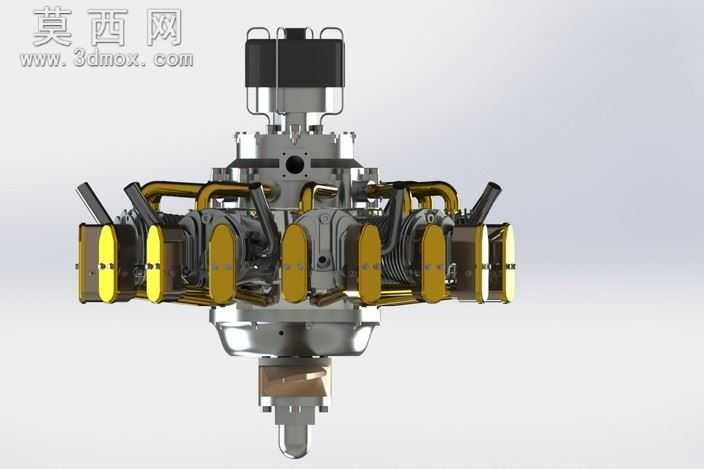

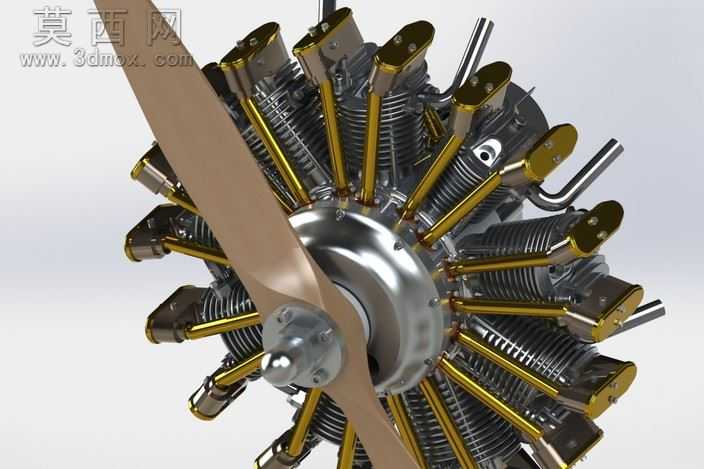

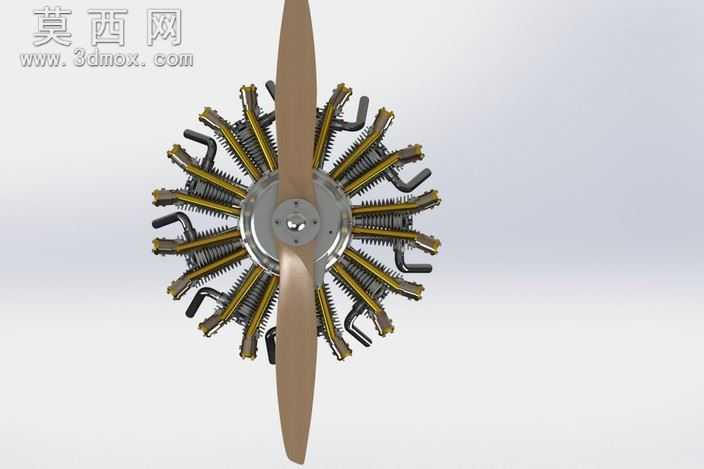

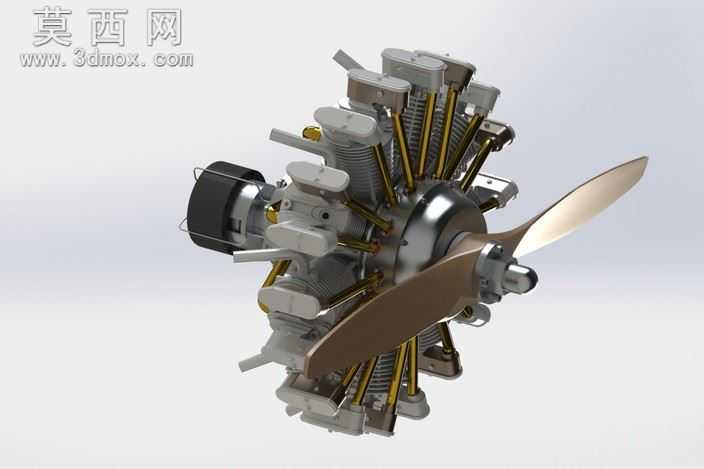

本作品为9缸星形航空活塞发动机三维建模作品，建模参考公开渠道获取的老式航空星形发动机图纸完成，除缸礼帽及专用道具外，完整还原了发动机全部核心功能部件。建模过程中针对星形发动机径向排布的结构特点，先完成中心曲轴机匣的主体建模，确定9个汽缸的径向安装基准，保证每相邻汽缸夹角均匀一致，契合星形发动机圆周对称的布局要求。每个汽缸单元独立完成散热鳍片、活塞连杆、气门组件、进排气接口的细节建模，散热鳍片采用阵列特征实现等距排布，还原风冷发动机的散热结构特征，活塞与缸套的配合间隙、连杆与中心曲轴的铰接位置都经过尺寸校核，保证结构逻辑符合真实发动机的运动原理。前端螺旋桨安装座做了细节刻画，匹配桨叶的安装定位结构，桨叶采用曲面建模完成流线外形设计，还原航空螺旋桨的气动外形特征。材质渲染阶段，发动机机匣采用抛光金属材质模拟铸铝壳体的金属质感，汽缸散热部分做了轻微做旧的金属磨砂处理，气门推杆、连杆等运动部件采用亮面金属材质区分不同功能部件，螺旋桨采用木质纹理材质还原老式航空发动机的桨叶特征，整体渲染光影柔和，清晰展现各部件的装配关系与结构细节。设计过程中重点还原星形发动机紧凑的径向布局优势，9个汽缸围绕中心曲轴均匀分布，能够在较小的机身体积下实现更大的排量输出，契合早期航空活塞发动机轻量化、高功率密度的设计需求，各部件的装配层级清晰，可直观观察到星形发动机从曲轴输出到活塞往复、气门开闭的整套运动传递逻辑，完整呈现了这类经典航空动力装置的结构特点。
