挖掘机反铲铲斗初步结构三维设计

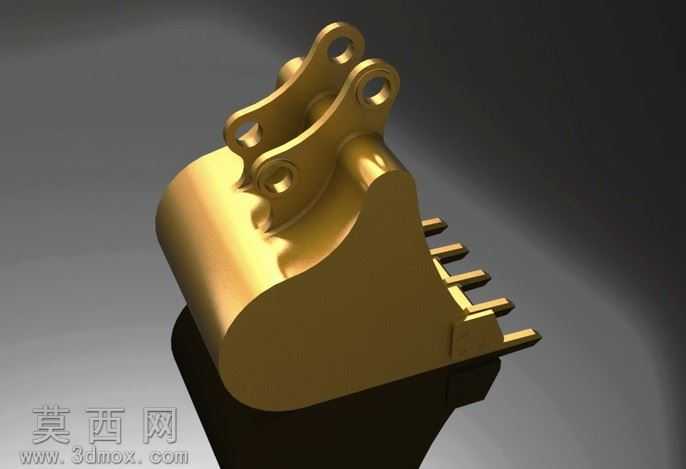

本作品为挖掘机反铲作业装置的核心铲斗部件三维设计，采用主流三维机械建模软件完成全参数化结构搭建，建模过程严格遵循工程机械反铲装置的实际作业受力逻辑，从铲斗的整体轮廓到各连接结构的细节尺寸均做了合理化设定。首先在建模阶段，以反铲铲斗的实际作业工况为设计依据，先绘制铲斗斗体的弧形截面轮廓草图，通过拉伸、放样等基础建模命令生成斗体的基础实体，再对斗体的刃口部位做加厚处理，匹配实际铲斗切削作业的强度需求；斗体上方的连接耳板部分，严格按照挖掘机斗杆与铲斗铰接的安装尺寸设计，三个铰接孔的同轴度、孔位间距均做了参数化约束，保证后续装配环节能够与斗杆、连杆部件精准配合，耳板与斗体的连接部位做了圆弧过渡处理，避免应力集中问题，符合实际结构件的设计规范。斗体前端的斗齿部分，采用独立建模后装配的设计思路，每个斗齿的安装座与斗齿本体做了配合结构设计，斗齿的切削角度按照反铲作业切入物料的最优角度设定，能够有效降低作业过程中的切入阻力，提升挖掘作业效率。在材质与渲染环节，为模型赋予了金属质感的金黄色材质，模拟高强度合金结构钢经过热处理后的金属光泽，渲染过程中添加了环境反射效果，清晰展现斗体弧形曲面的流畅过渡，以及连接耳板、铰接孔、斗齿等部位的结构细节，通过光影效果突出各部件的结构层次，能够直观呈现铲斗的整体形态与各部分的结构关系。设计过程中充分考虑反铲铲斗的实际功能需求，斗体的容积参数按照中小型挖掘机的作业量级设定，斗壁的厚度取值兼顾结构强度与整机轻量化需求，连接部位的加强结构做了隐性处理，在保证结构强度的前提下避免冗余设计，整体模型结构完整，无多余几何特征，各部件的拓扑关系清晰，既能够作为工程机械结构设计的参考案例，也可用于后续的工程仿真分析、装配干涉检查等后续设计环节，完整还原了反铲铲斗从概念设计到三维模型落地的全流程设计思路。
