教学用拼装式槽车结构设计方案

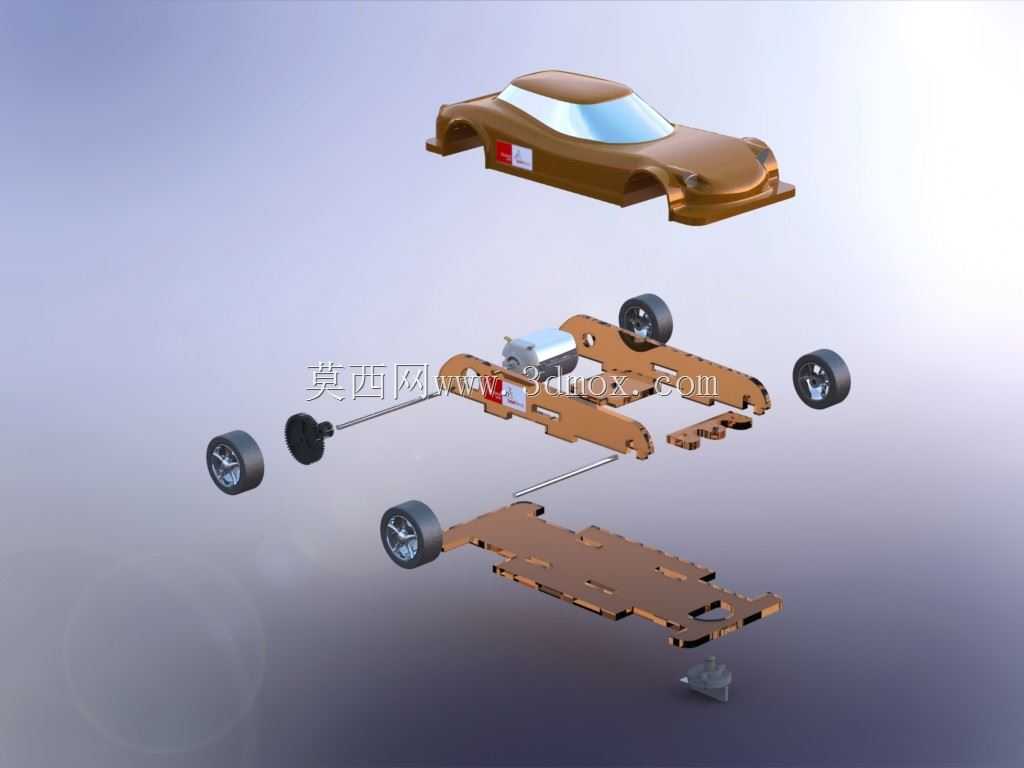

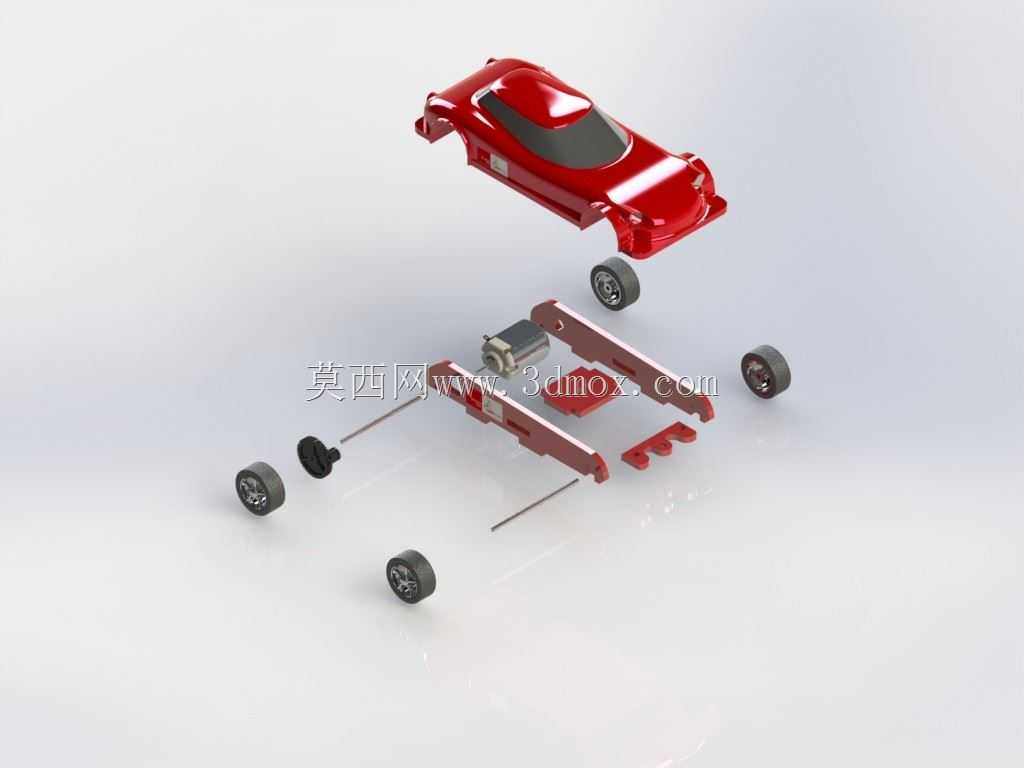

这款拼装式槽车主要面向中小学科创实践、劳动技术课程的教学场景使用，可作为激光切割加工教学、机械传动原理科普的实操载体，帮助学生直观理解车辆的基础构造、动力传递逻辑与装配工艺逻辑，也可作为青少年科技竞赛、手工创客活动的制作项目，让参与者在动手组装的过程中建立基础的机械设计认知。从实际用途来看，该槽车完成装配后可在专用槽道内完成直线行驶动作，能够直观展示电机动力输出、齿轮传动减速、轮轴同步转动的完整动力链路，既可以作为课堂上的原理演示教具，也能作为学生自主完成加工装配的实践作品，适配常规学校创客空间的加工设备条件，降低科创实践的参与门槛。在功能特性上，该槽车采用模块化拆分设计，将整车分解为车身外壳、底盘支架、驱动电机、传动齿轮、行驶车轮、固定车轴、连接卡扣等多个独立零件，各零件之间采用插接、轴孔配合的方式完成连接，无需额外粘接或焊接即可完成整车装配，装配过程容错率高，适合无专业装配经验的学生操作；车身外壳采用流线型曲面设计，能够降低行驶过程中的空气阻力，底盘部分预留了标准的电机安装位、齿轮啮合空间与车轴固定槽，所有配合位置均做了圆角过渡处理，避免装配过程中出现尖锐边角划伤的问题，同时各传动部件之间预留了合理的活动间隙，不会出现装配后卡滞、传动不畅的问题。在设计思路上，该槽车充分考虑了学校场景的加工条件，底盘、支架类结构件均可通过常规激光切割设备加工成型，学生可自行完成板材切割、零件去毛刺的基础加工工序，车轮、电机、齿轮、车轴等标准件可直接采购通用规格配件，无需单独开模定制，大幅降低实践项目的整体成本；车身外壳部分采用可真空成型的曲面结构，学生可在完成底盘装配的基础上，自行完成车身外壳的吸塑成型、修边打磨工序，完整体验从零件加工到整车装配的全流程，同时车身外壳预留了与底盘的卡扣连接位，装配后可牢固固定，不会在行驶过程中出现脱落问题。从安装边界与尺寸适配来看，该槽车的整体宽度适配常规学校科创活动使用的标准槽道宽度，轮距设置与槽道侧壁预留了足够的活动间隙，行驶过程中不会出现卡壁、跑偏的问题；底盘的电机安装位适配常规小功率直流驱动电机的安装尺寸，齿轮传动组的中心距与常用模数塑料齿轮的参数匹配，车轴直径与通用塑胶车轮的轴孔尺寸一致，所有外购配件均为市面常见的通用规格，无需特殊定制即可完成整机组装；整车装配完成后重心位于底盘几何中心位置，行驶过程中稳定性强，不会出现侧翻、翘头的问题，能够顺畅完成槽道内的直线行驶动作。
